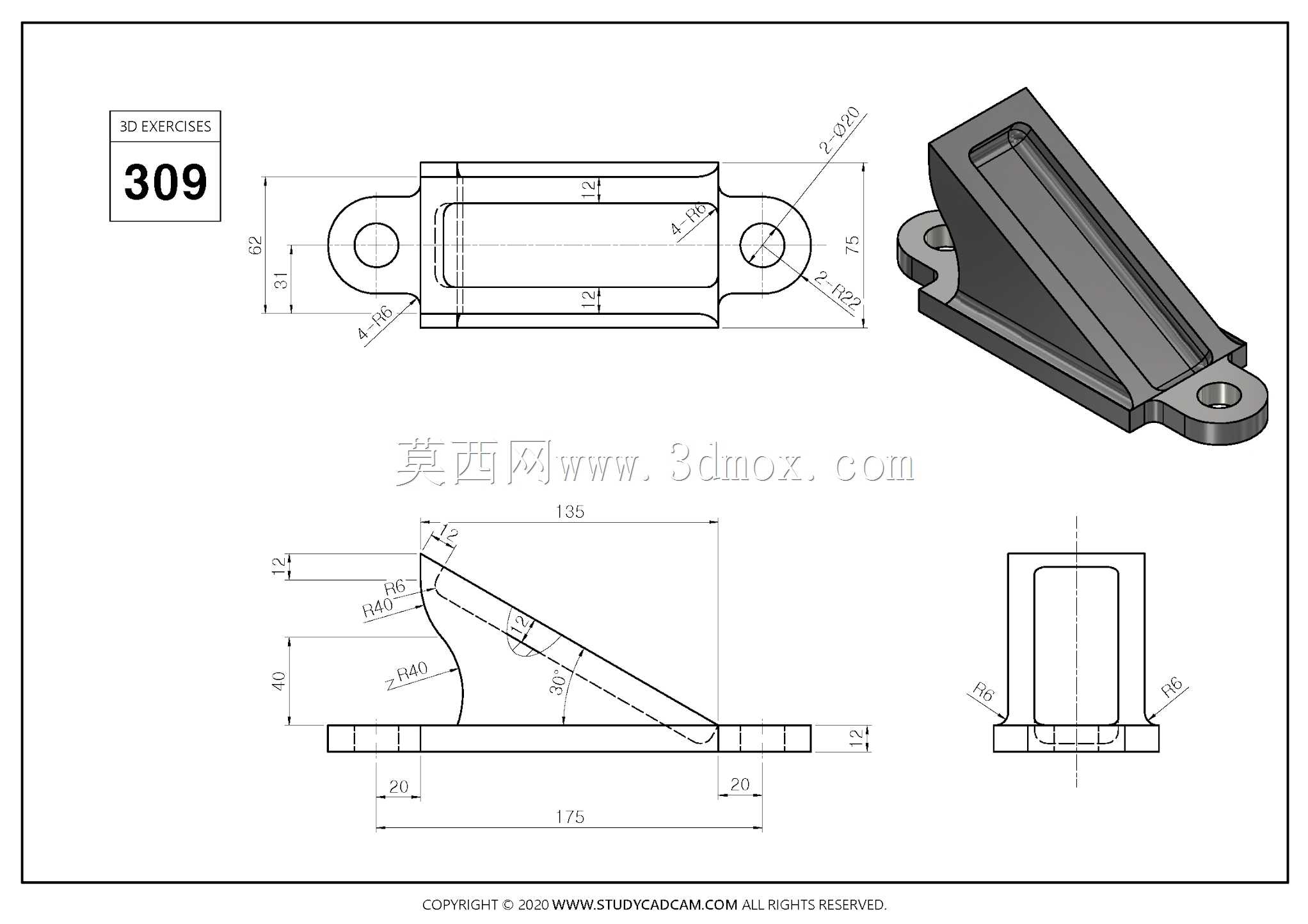

带安装耳斜槽式支撑固定结构件

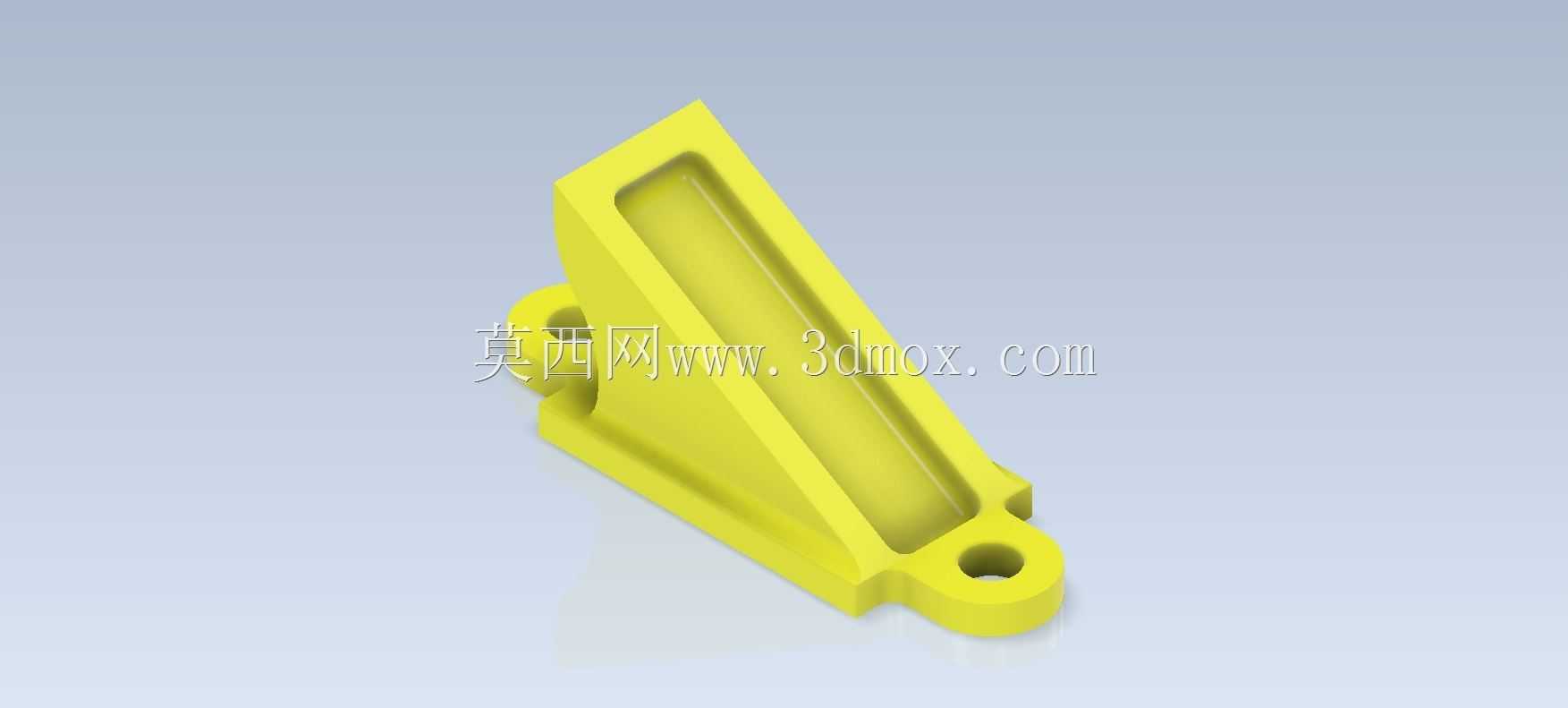

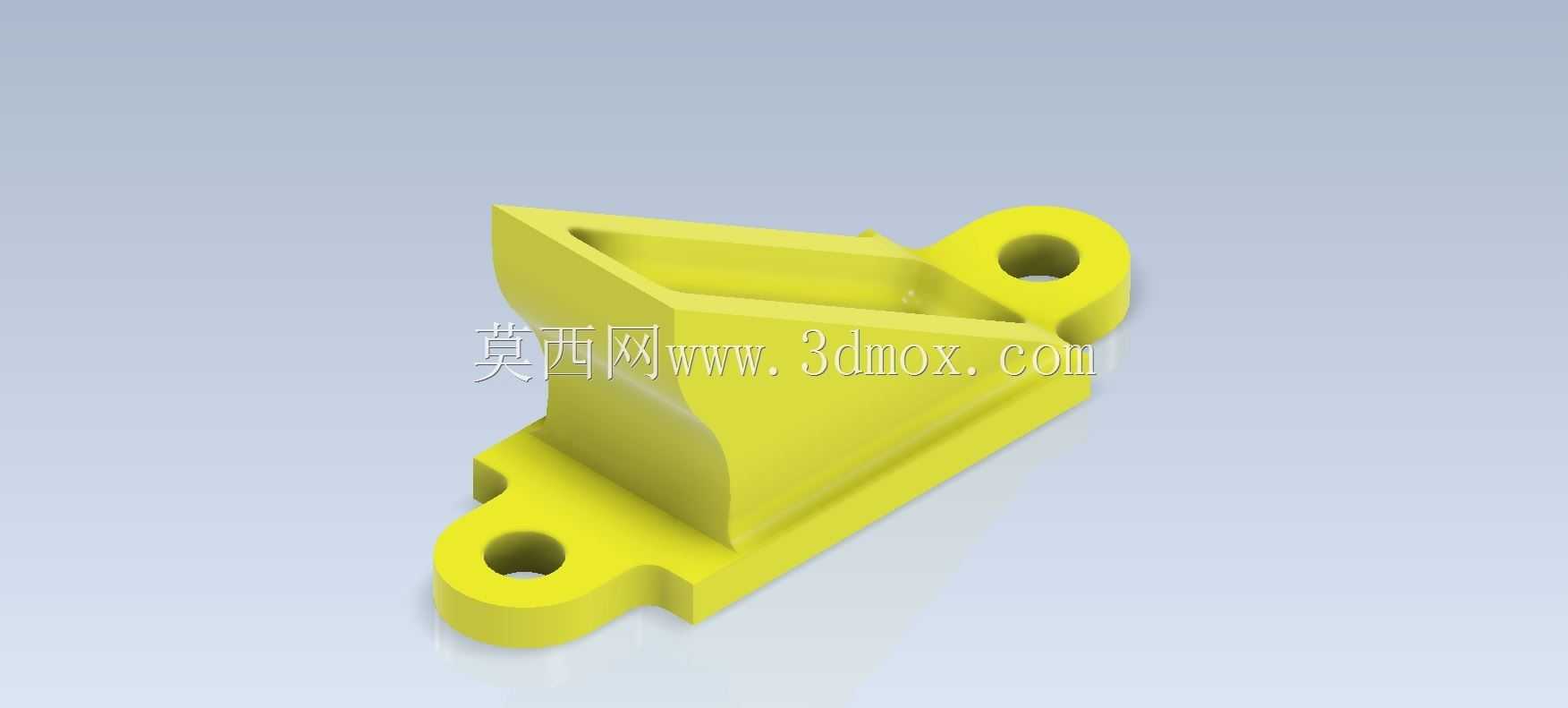

　　在小型自动化输送线的侧边导向组件安装场景里，这类带斜向槽体的支撑件常被用来固定导向条的安装基座，替代传统的直角焊接支架，减少现场焊接的工序，同时可以通过槽体的空间调整导向条的倾斜角度，适配不同规格工件的导向需求。日常在桌面级工装夹具的搭建中，这类零件也可以作为斜向压头的支撑座，配合快速夹钳使用，为异形工件的斜向压紧提供稳定的支撑基础，避免夹压过程中出现支撑点偏移导致的工件装夹变形。从结构功能来看，零件主体的斜向通槽是核心功能区域，槽体内壁做了均匀的壁厚设计，既可以嵌入对应尺寸的导向条或者压条，也能作为走线槽容纳小规格的气动管路或者传感器线缆，槽体两侧的立壁承担主要的载荷传递，底部延伸出的两个带孔安装耳是整个零件的安装基准，

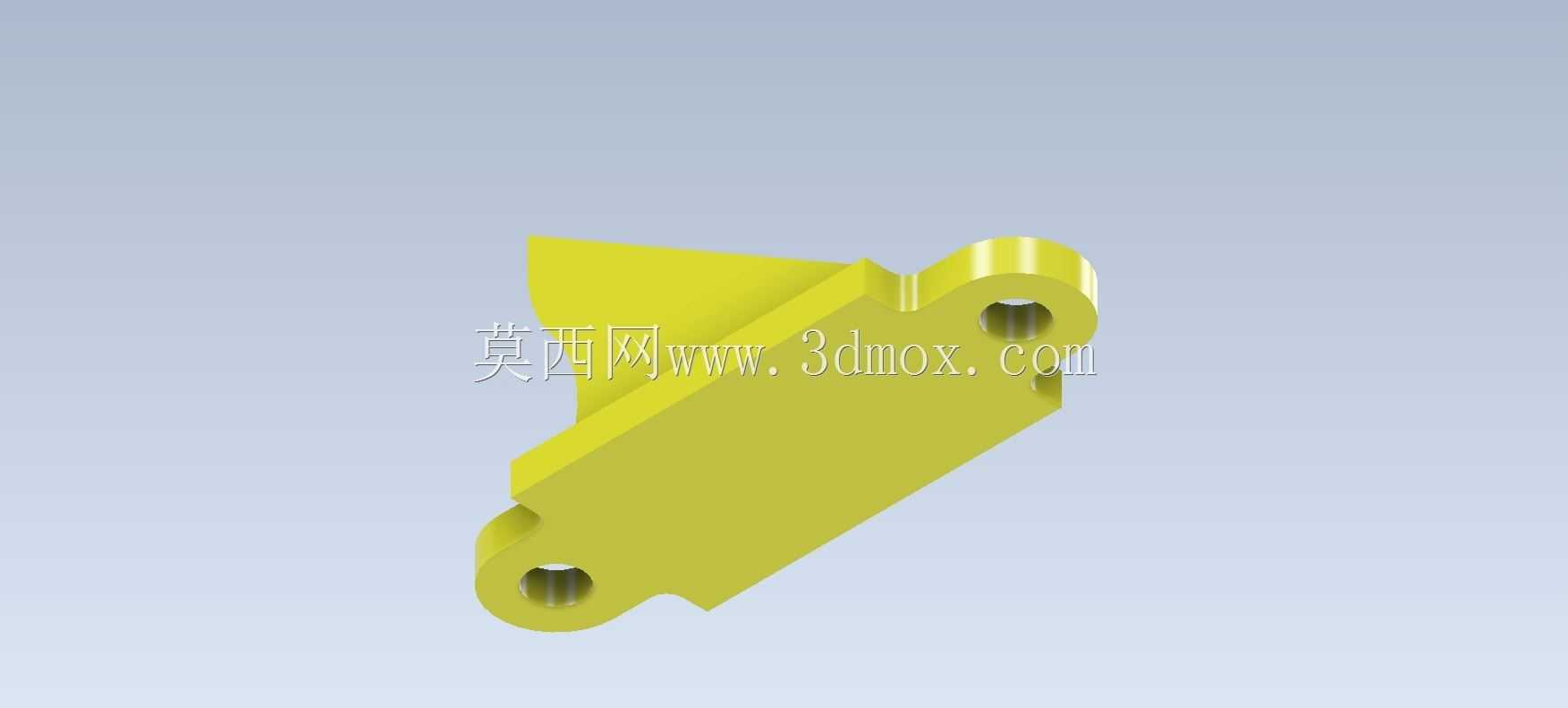

　　安装孔的中心距与常规的工业铝型材槽口间距匹配，可以直接通过T型螺栓固定在铝型材框架上，不需要额外加工转接板。设计这类零件的时候，首先要确定安装耳的安装孔位与主体斜槽的相对位置，保证安装完成后槽体的倾斜角度符合使用需求，立壁与底部安装面之间的三角加强筋是必不可少的结构，这个加强筋从安装耳的根部一直延伸到斜槽的下端侧壁，能够有效抵消斜向载荷带来的倾覆力矩，避免零件在长期受载后出现根部断裂的问题。斜槽的内壁需要做轻微的拔模斜度，方便注塑或者3D打印制作的时候顺利脱模，槽口的边缘做了小尺寸的倒角，避免嵌入配件的时候被锐边刮伤表面，也能减少安装时的对位难度。安装边界方面，两个安装耳的底面是共面的基准面，平面度需要控制在0.1mm以内，

　　保证安装后不会出现翘曲，安装孔的直径比常用的M6安装螺栓大0.2mm，预留一定的安装调整余量，零件整体的最大外轮廓宽度不超过60mm，长度不超过120mm，高度不超过80mm，属于小型结构件，不会占用过多的安装空间，适合在紧凑的设备内部布局。在实际选型使用的时候，需要注意斜槽的承载方向，尽量让载荷沿着斜槽的轴向传递到加强筋和安装耳上，避免从槽体的侧面施加垂直于立壁的载荷，防止立壁出现变形，对于需要频繁调整配件位置的使用场景，可以在斜槽内增加防滑垫片，减少配件长期受力后出现的滑移问题。这类零件的结构虽然简单，但是在小型设备的非标设计中复用率很高，只要调整斜槽的倾斜角度、安装耳的孔位间距，就可以适配不同的安装需求，相比定制的焊接件，

　　这类一体成型的结构件一致性更好，安装效率更高，也不需要做后续的表面打磨或者防锈处理，适合批量应用在标准化的小型设备模组中。在三维建模过程中，需要重点关注加强筋与主体壁面的过渡圆角，圆角半径不能小于壁厚的三分之一，避免应力集中，安装孔的沉头深度要匹配对应螺栓的头高，保证螺栓安装后不会突出安装面，影响零件的贴合精度，斜槽的底部要保留足够的壁厚，不能因为开槽导致底部强度不足，一般槽底的壁厚要和侧壁壁厚保持一致，保证整体的强度均匀。
