角式安装塑料接线固定座结构设计

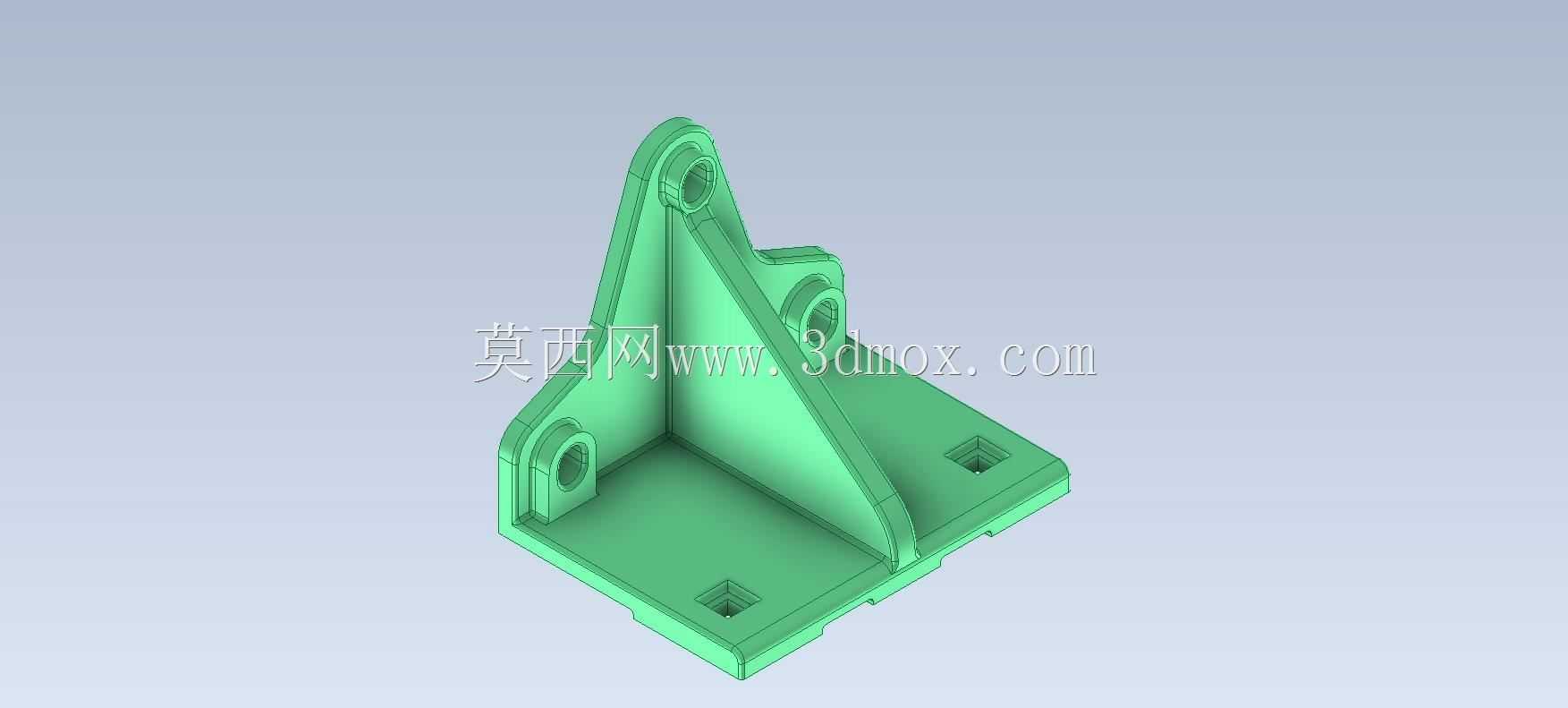

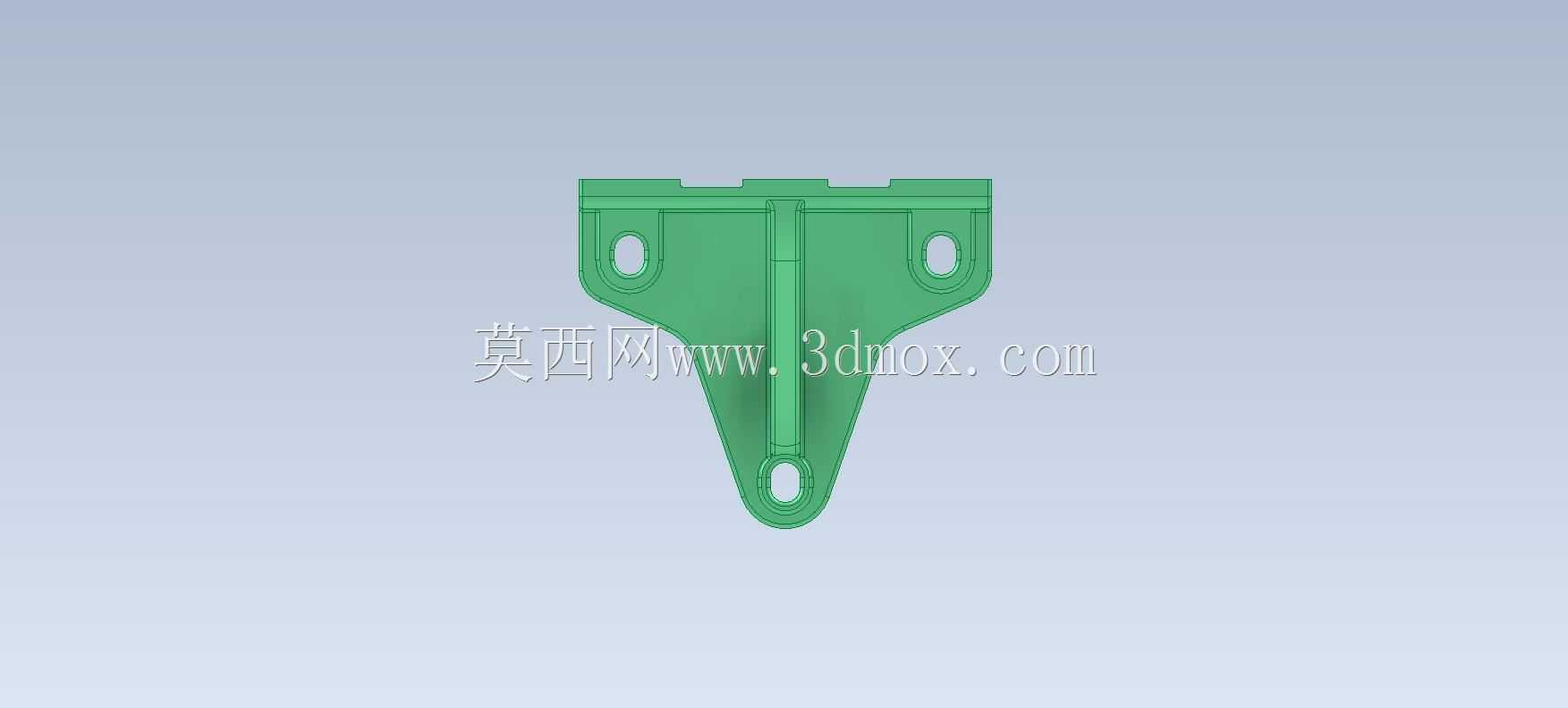

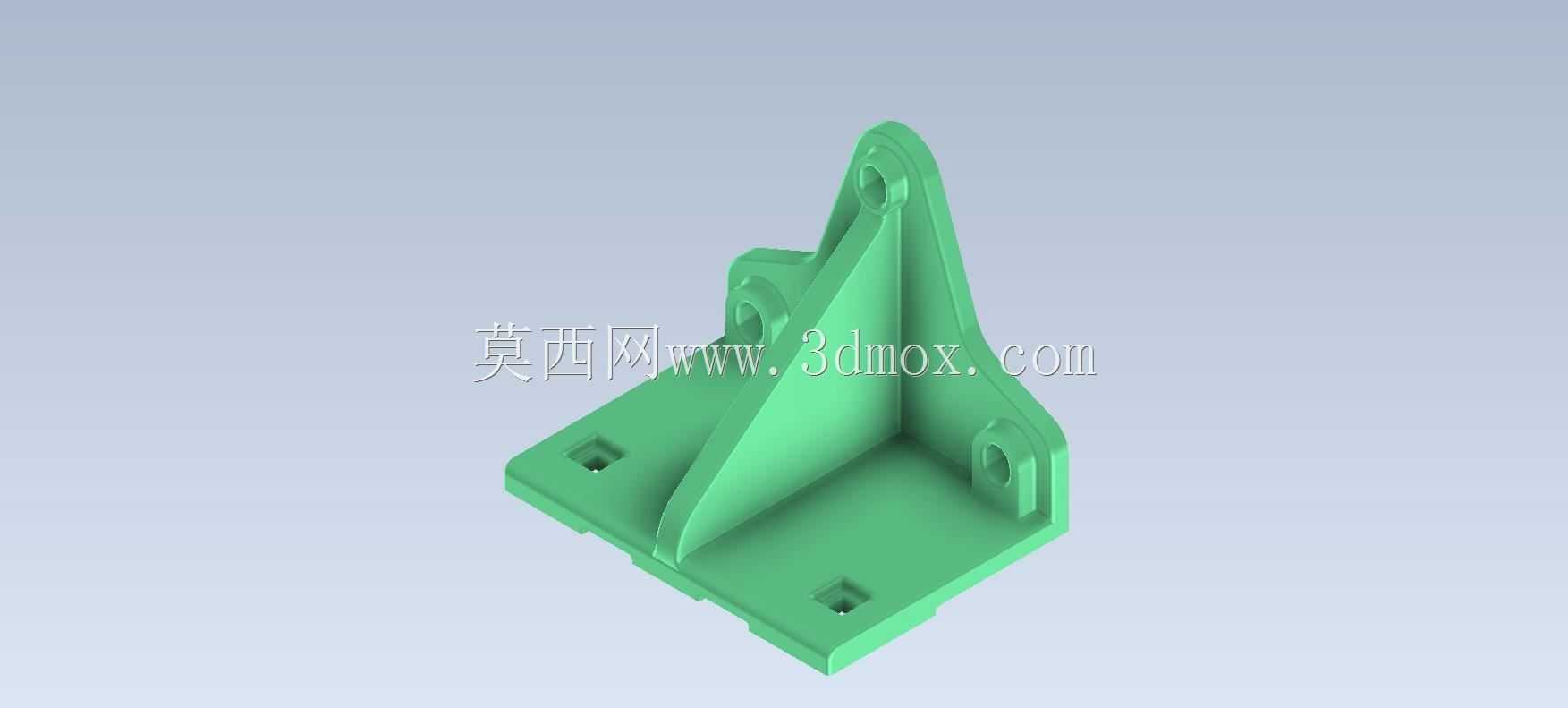

　　日常做通讯设备内部布线、小型工控终端接线排布时，经常会遇到转角位置的线缆固定需求，常规平直式的接线卡座要么无法贴合90度安装面，要么固定后线缆弯折角度过大，长期使用容易出现线芯疲劳断裂、绝缘层磨损的问题，这款角式安装的塑料固定座就是针对这类场景做的结构优化。从实际装配场景来看，这类零件多用于通讯机柜内部转角走线、手持通讯终端内部线缆限位、小型信号转接模块的接线端固定，安装位置多为两个互相垂直的安装面交界位置，主体采用L型弯折的基体结构，竖直段和水平段分别对应两个垂直安装面，两个安装面上都预留了沉头安装孔，安装时可以根据现场布线方向选择单侧锁付或者双侧同时锁付，单侧锁付时预留的孔位可以兼容M2到M2.5规格的自攻螺丝，沉头深度刚好覆盖螺丝头厚度，锁付后螺丝端面不会突出安装面，避免刮蹭经过的线缆绝缘层。

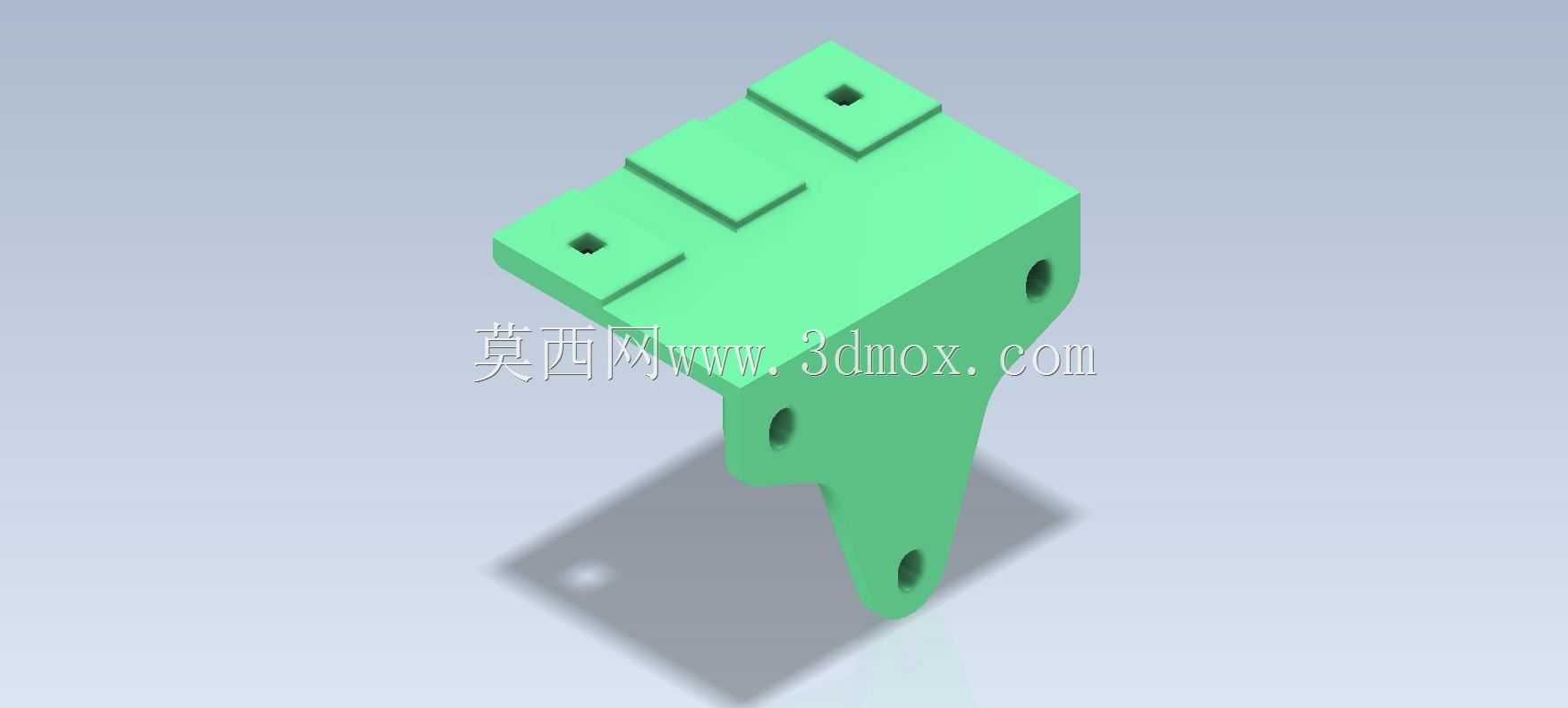

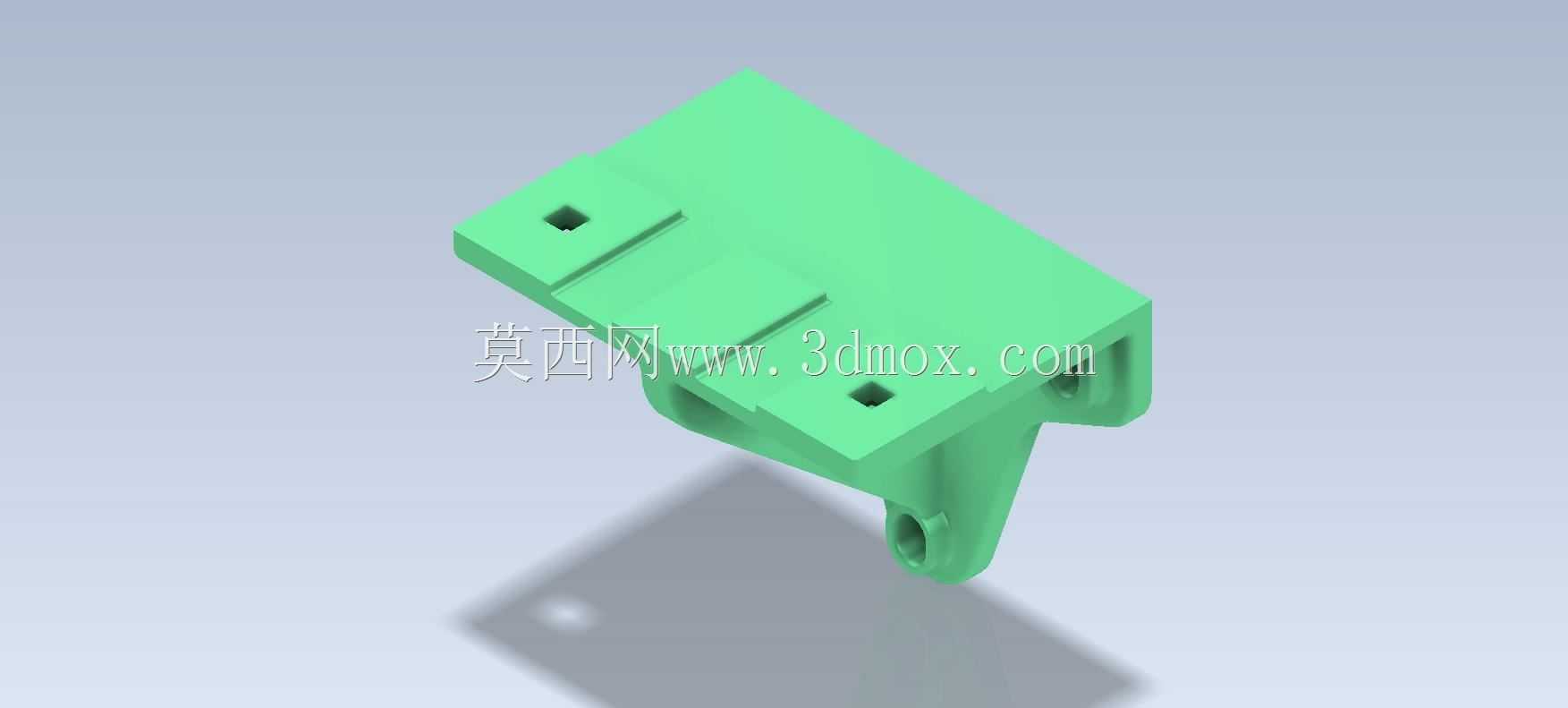

　　从功能设计上看，基体上方的平直卡座区域预留了两个方形的卡线位，卡线位的内槽尺寸适配常规直径2mm到3.5mm的通讯信号线、低压控制线，槽口做了0.2mm的倒扣余量，线缆压入后不会因为设备振动、线缆拉扯出现松脱，不需要额外使用扎带固定，能减少装配时的辅料消耗。下方延伸出的带孔支耳是为了应对多线分束的需求，支耳上的通孔可以穿过细扎带，将分出的支线束固定在支耳位置，避免主线和支线在转角处出现交叉缠绕，后期维护排查线路时能快速理清走线走向。

　　设计这类塑料固定座时，首先要考虑的是安装边界的适配性，两个垂直安装面的过渡位置做了R1.5的圆角过渡，既避免注塑成型时转角位置出现应力集中导致零件开裂，也能让零件贴装时完全贴合安装面的转角，不会因为加工毛刺出现安装翘曲。整体壁厚控制在1.8mm到2mm之间，既保证零件有足够的结构强度，在受到线缆拉扯时不会出现断裂变形，也能避免注塑时出现缩痕、翘曲等成型缺陷，适合采用ABS或者阻燃PP材料批量注塑生产，材料本身的绝缘性能也能满足通讯设备内部的安规要求。

　　实际选型使用时需要注意，这款固定座的水平安装边长度为18mm，竖直安装边长度为22mm，安装时需要预留至少20mm*25mm的安装平面空间，卡线位距离安装面的高度为6mm，布线时要预留足够的线缆弯折半径，避免线缆压入后弯折半径过小影响信号传输稳定性。支耳位置的通孔直径为3mm，除了穿扎带固定支线，也可以作为接地片的固定位，在有屏蔽要求的通讯设备中，可以将屏蔽层的接地端子通过这个孔位锁付，实现固定和接地的双重功能，不需要额外增加接地固定座，能进一步压缩设备内部的结构占用空间。

　　很多工程师在做转角走线设计时，习惯用两个平直卡座拼接来实现转角固定，不仅装配时需要对位两个零件，增加装配工时，两个零件拼接的位置还容易出现缝隙，长期使用后线缆容易卡在缝隙中出现磨损，这款一体化的角式固定座就规避了这个问题，一体成型的结构没有拼接缝隙，整体强度更高，装配时只需要一次对位就能完成固定，能有效提升产线的装配效率。另外零件表面所有的棱边都做了R0.3的倒角处理，没有尖锐的毛边，装配工人操作时不会被划伤，线缆接触到零件边缘时也不会被割破绝缘层，在手持类通讯设备中使用时，也不会因为零件锐边导致外壳被顶穿，提升整机的结构可靠性。
