通讯布线用塑料接线盒壳体结构设计

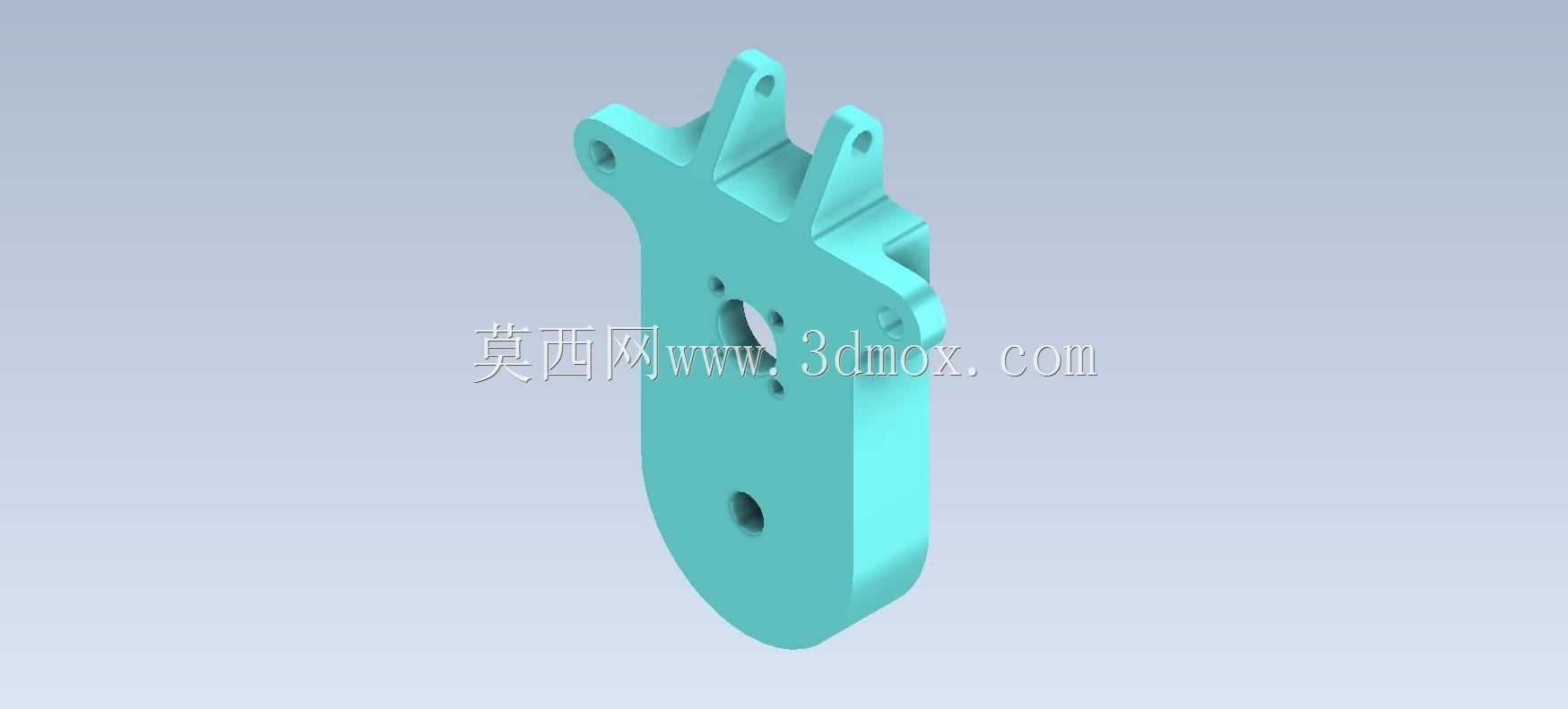

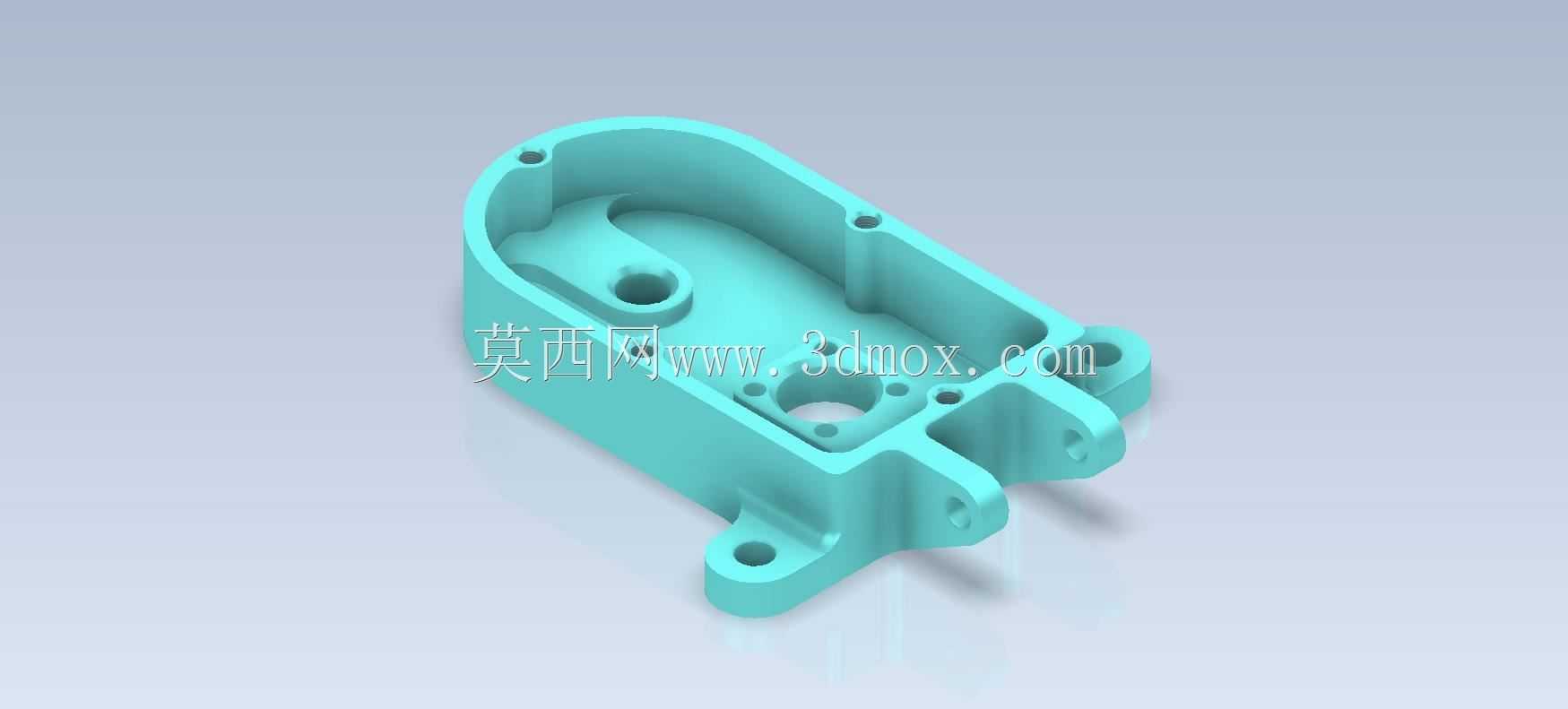

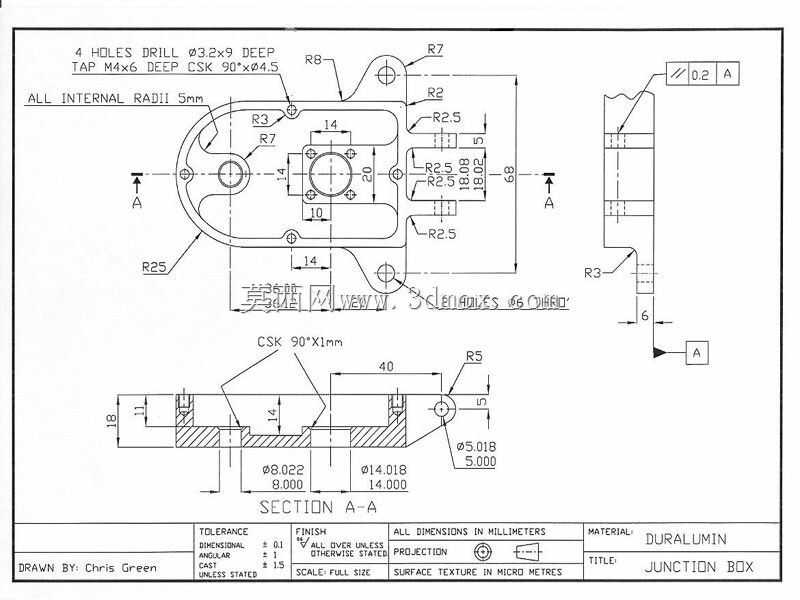

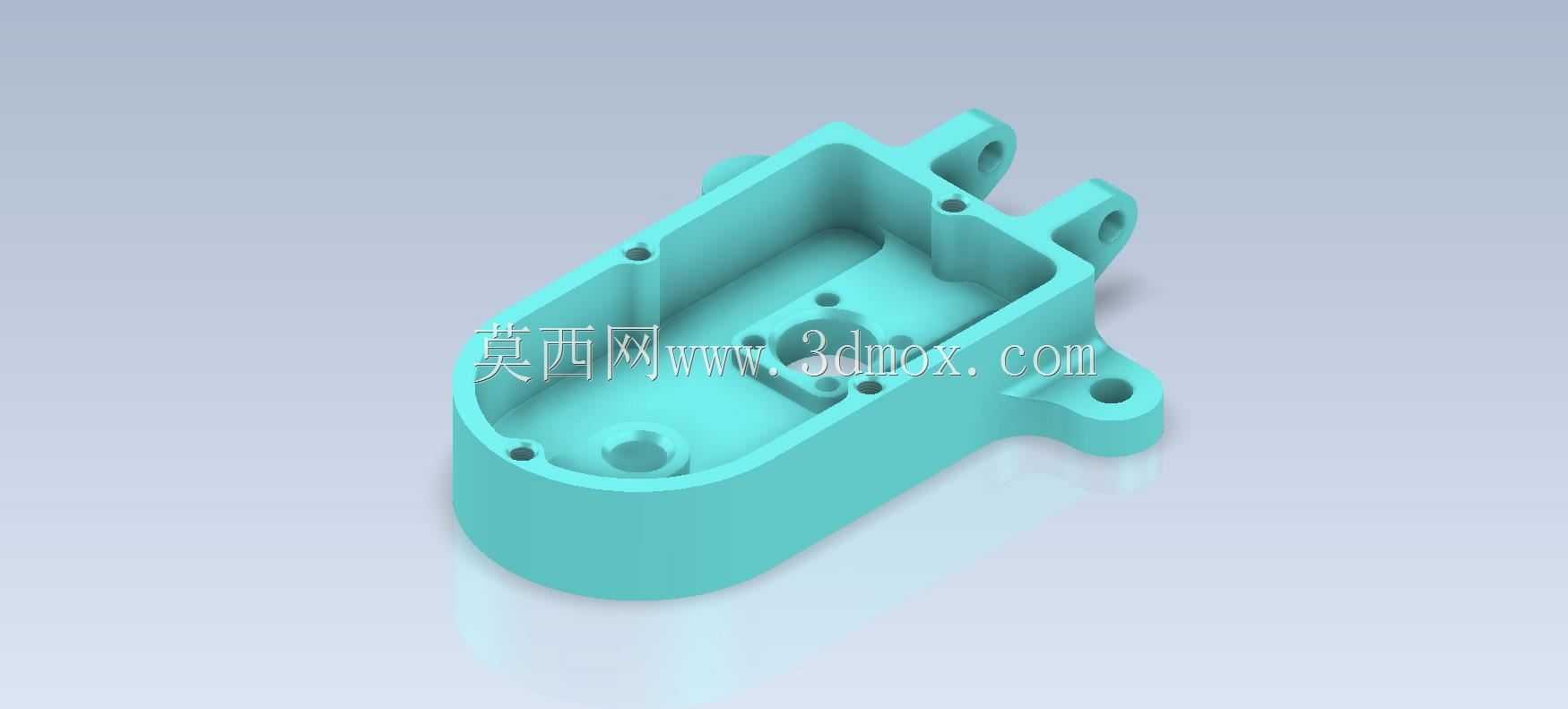

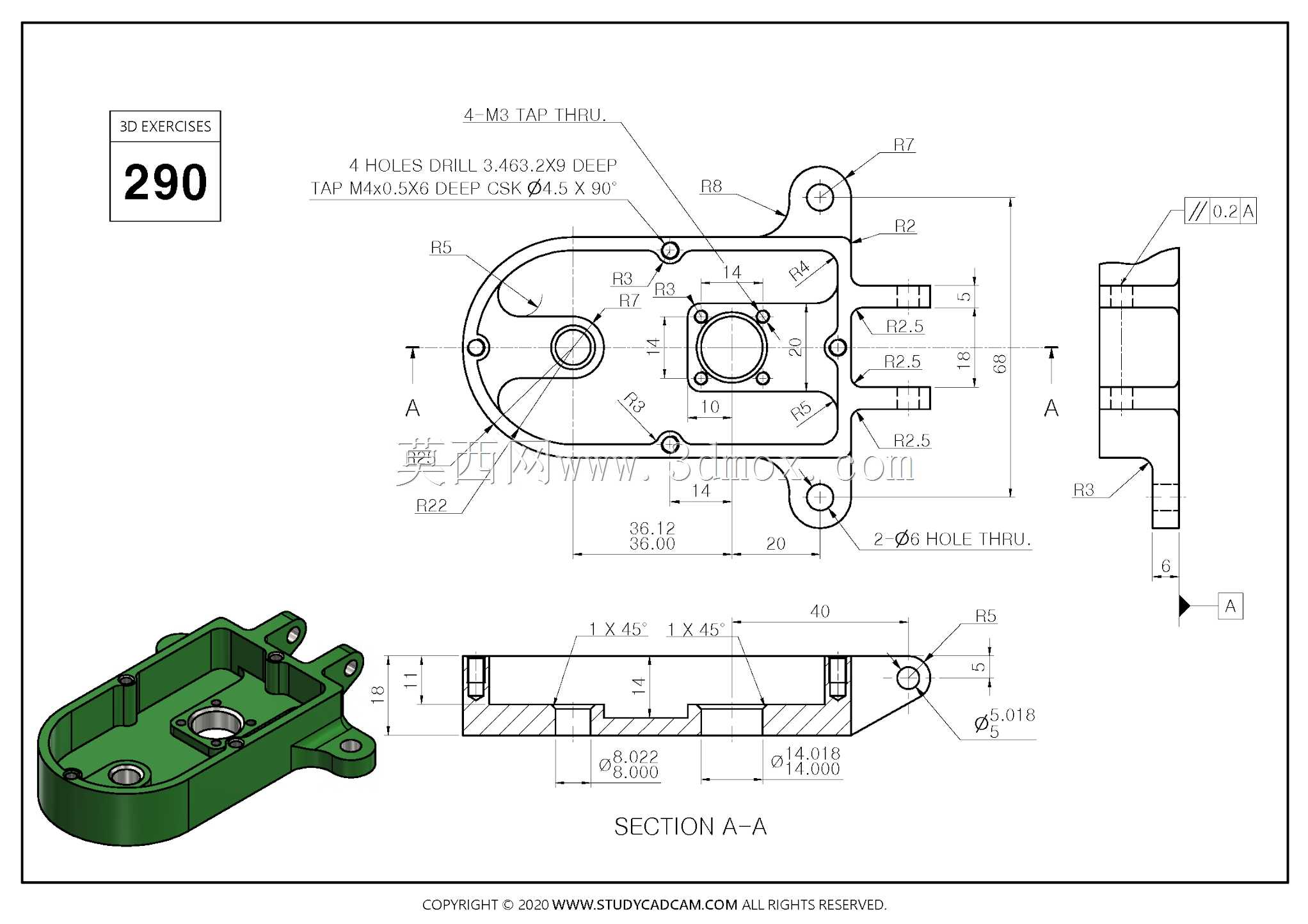

　　这款接线盒壳体是通讯布线系统里的基础防护构件，主要用在户外通讯机柜、楼宇弱电竖井、工业现场信号传输节点这类场景里，承担内部接线端子排、信号转接模块的承载与防护作用，避免内部接线受粉尘、潮气、外力磕碰的影响，保障弱电信号传输的稳定性。从结构设计来看，主体采用一端圆弧过渡的长条形腔体结构，这种形态一方面是适配狭长的安装空间，比如通讯杆侧壁、机柜内部预留的窄条安装位，圆弧端可以减少应力集中，避免注塑成型后冷却收缩导致的端部变形，同时在现场布线时，圆弧内壁不会刮伤线缆绝缘层，降低穿线作业时的线缆破损风险。腔体内部预留了多个不同高度的凸台安装柱，这些柱体的位置是对应常规小型接线端子、信号分线模块的安装孔位设计的，柱体内嵌铜螺母嵌件的安装位，

　　不需要后期在壳体上打孔攻丝，直接用螺丝就能固定内部元件，不同高度的凸台可以错开元件布局，让腔体内的走线空间更规整，避免不同回路的线缆堆叠挤压。壳体外侧延伸出三个带安装孔的固定耳，其中两个分布在腔体直边侧的上部，一个在圆弧端的侧方，三个固定点形成稳定的三角支撑布局，安装时可以适配墙面、安装板、杆体等不同的安装基面，固定耳上的安装孔做了沉台设计，螺丝锁紧后螺帽不会突出耳片表面，避免安装后突出部分剐蹭周边线缆或者维护人员。腔体的上沿预留了一圈均匀分布的螺丝孔位，是用来配合盒盖实现密封锁紧的，孔位的间距经过计算，保证盒盖压紧后，密封胶条的压缩量均匀，不会出现局部缝隙过大导致的防护失效问题，靠近固定耳的位置额外加厚了侧壁厚度，

　　因为安装时这个位置会承受锁紧螺丝的压紧力，加厚处理可以避免长期使用后侧壁出现开裂变形。在腔体内部的侧壁上，还设计了几处小型的卡槽结构，这些卡槽是用来固定内部走线的扎带或者线卡的，布线时可以把不同回路的线缆分类固定在卡槽位置，避免线缆晃动拉扯接线端子，导致接线松动接触不良。从安装边界来看，这款壳体的整体宽度控制在常规弱电安装的预留尺寸范围内，安装时不需要额外扩大安装开孔，固定耳的位置距离腔体侧壁有足够的避让空间，使用常规的螺丝刀或者电动起子就能完成锁紧作业，不需要特殊的安装工具。腔体的深度设计兼顾了元件容纳和空间占用，既可以放下常规的两到三组接线端子，又不会因为深度过大导致安装后突出基面太多，影响周边其他设备的布局。

　　在注塑成型的工艺性上，所有的转角位置都做了均匀的圆角过渡，没有尖锐的直角结构，既可以减少注塑时的应力集中，提升壳体的抗冲击性能，也能让熔融塑料在模腔内流动更顺畅，减少填充不足、熔接痕这类成型缺陷，壳体的壁厚设计保持均匀，避免厚薄差异过大导致的冷却变形，保证成品的尺寸精度，让盒盖和腔体的配合间隙控制在合理范围内。实际使用时，线缆可以从腔体端部的预留开孔位置穿入，接好端子后固定在内部凸台上，再把线缆通过侧壁卡槽整理固定，最后盖上盒盖锁紧螺丝，就能完成一个节点的接线防护，这种结构的接线盒在日常维护时也很方便，只需要拆开盒盖就能检查内部接线情况，不需要把整个壳体从安装基面上拆下来，降低了后期维护的工作量。在工业现场的复杂环境下，这种带多固定点的壳体结构抗振动性能更好，即使周边设备运行产生持续振动，也不会出现壳体松动、接线脱落的问题，内部的凸台和卡槽结构也能让内部元件和线缆保持稳定的位置，不会因为振动导致移位。
