钣金U型安装固定支架结构设计

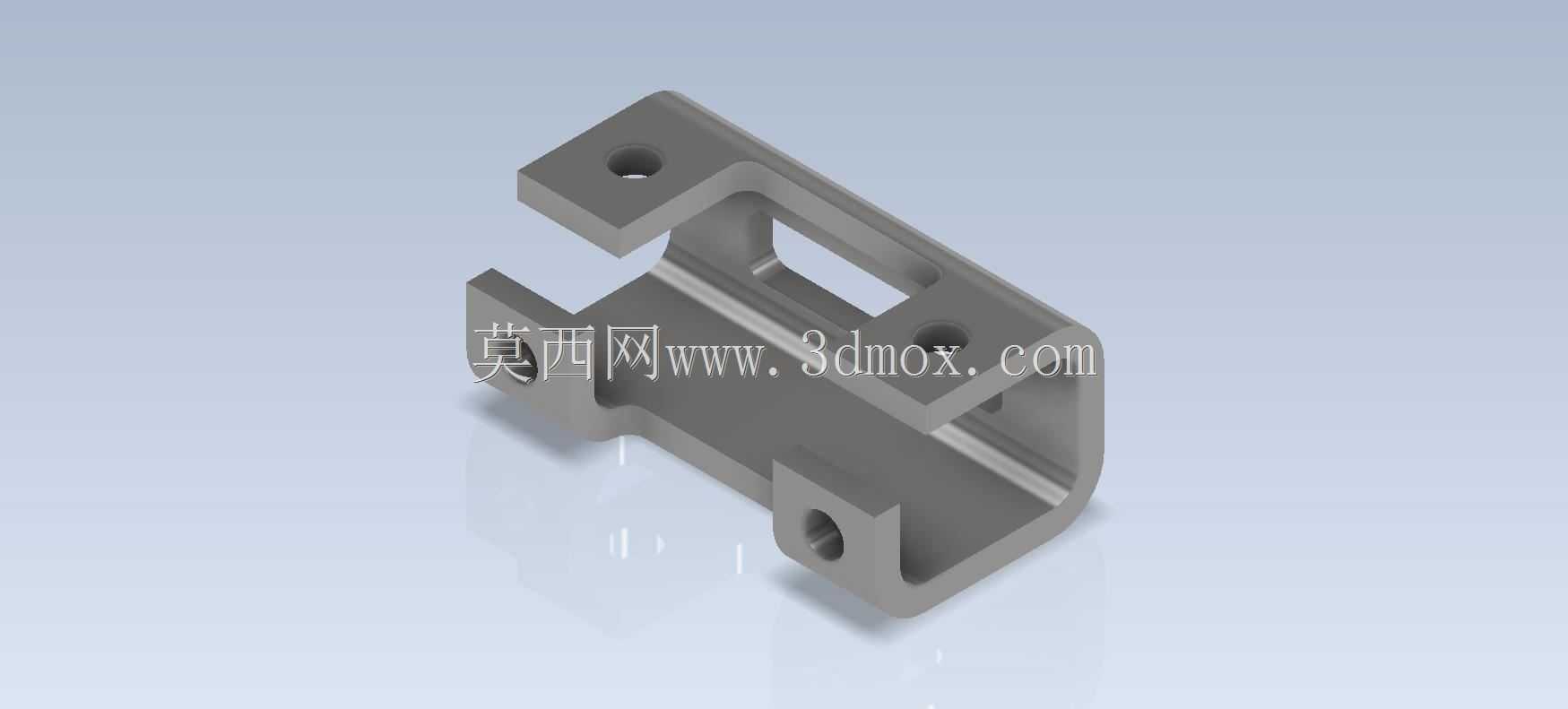

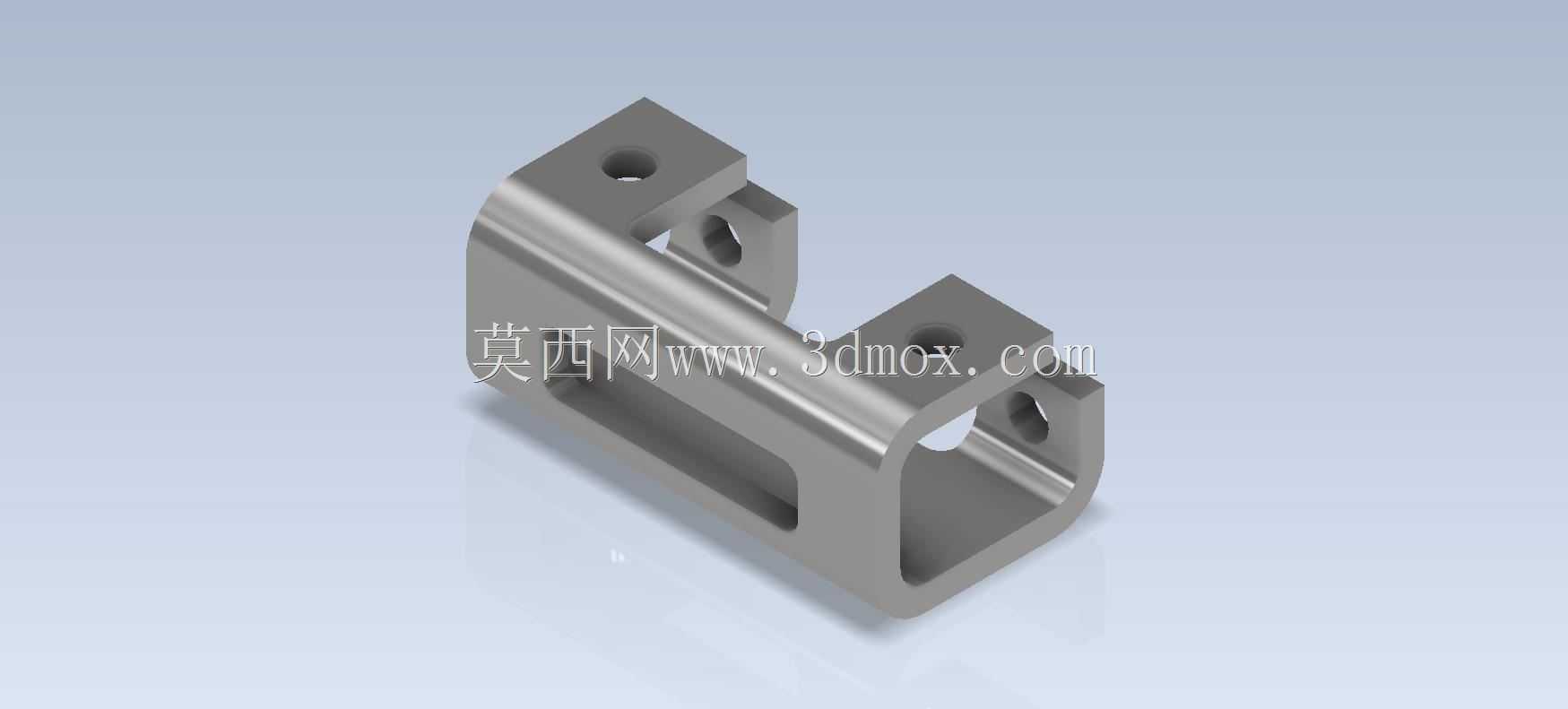

　　这类钣金弯折成型的U型固定支架，在工业装配场景里的应用覆盖度极高，小到通讯设备内部的模块固定、小型机电产品的内部构件限位，大到自动化产线旁的辅助走线托架、轻型工装的定位支撑座，都能见到同结构类型零件的身影。它的核心用途是在两个相对独立的构件之间形成刚性连接支撑，同时通过自身的弯折结构预留出足够的装配避让空间，避免连接部位与周边其他零部件产生运动干涉或者装配冲突。

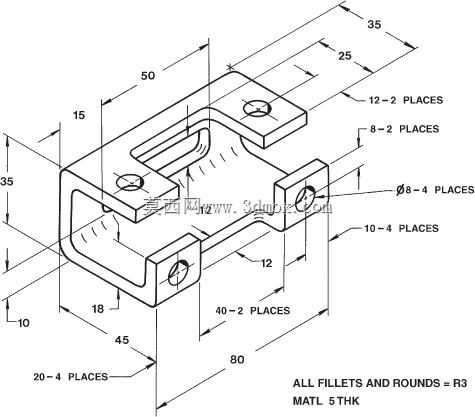

　　从功能特性来看，这个零件采用一体化钣金弯折工艺成型，没有额外的焊接拼接工序，整体结构的一致性更好，批量生产时的尺寸公差更容易控制，长期受载下也不会出现焊缝开裂的失效问题。零件三个方向的翻边都做了等半径的圆角处理，既可以避免钣金裁切后的锐边划伤装配人员，也能减少弯折位置的应力集中，提升零件整体的抗疲劳强度。三个翻边上分别预留了光孔安装位，其中两个同侧翻边的安装孔同轴度要求较高，主要用于穿装销轴或者紧固螺丝，实现与被支撑构件的铰接或者刚性锁固；另一侧翻边的安装孔则用于将整个支架固定在设备基座或者安装面板上，孔位周边没有额外的沉台设计，适配普通盘头螺丝或者六角螺栓的装配需求，不需要特殊的紧固件就能完成安装。

　　设计这类钣金支架的时候，首先要确定的是U型腔体的内部净宽度，这个尺寸直接决定了支架能够容纳的被支撑构件的最大厚度，设计时需要在被连接件的外形尺寸基础上预留0.2到0.5毫米的装配间隙，既不能间隙过大导致装配后构件出现晃动，也不能间隙过小造成装配卡滞，提升现场装配的难度。其次要核算弯折边的高度，这个尺寸需要匹配安装螺丝的长度以及螺母的锁紧空间，如果弯折边高度不足，螺丝穿装后没有足够的螺纹啮合长度，会导致连接可靠性下降；如果弯折边过高，则会无谓增加零件的材料消耗，同时占用更多的设备内部安装空间。另外，弯折位置的内R角需要根据所选钣金材料的厚度确定，常规冷轧钢板弯折时内R角一般取材料厚度的0.5到1倍，R角过小容易造成弯折位置外侧材料拉伸开裂，R角过大则会导致弯折后零件的回弹量难以控制，成型后的尺寸偏差超出公差范围。

　　从安装边界来看，这个支架的整体外轮廓尺寸紧凑，安装时需要在基座面上预留出对应三个安装孔的位置，孔位的位置度公差需要控制在0.1毫米以内，避免支架安装后出现歪斜，导致被支撑构件的装配位置出现偏移。U型腔体的开口方向需要根据实际装配场景调整，既可以水平开口用于承托横向布置的构件，也可以垂直开口用于吊挂下方的零部件，安装时需要注意支架的受力方向，尽量让弯折的受力边承受剪切载荷而非拉伸载荷，这样能最大化发挥钣金材料的强度性能，提升整个连接结构的承载能力。零件表面没有做特殊的表面处理标注，实际应用中可以根据使用场景选择镀锌、喷塑或者氧化处理，提升零件的防锈耐腐蚀能力，延长在潮湿或者多尘工况下的使用寿命。

　　在建模练习过程中，这类零件是掌握钣金模块基础操作的典型案例，需要重点关注钣金壁厚的一致性、弯折释放槽的设置以及展开尺寸的计算，很多初学者在练习时容易忽略弯折释放槽的设计，导致实际加工时弯折位置出现材料挤压起鼓的问题，或者展开尺寸计算错误，导致加工后的零件孔位出现偏差，无法完成装配。通过对这类基础钣金支架的建模练习，可以快速掌握钣金设计的核心逻辑，理解从三维模型到二维展开图再到实际加工成型的整个流程，为后续设计更复杂的钣金箱体、设备外罩等构件打下扎实的基础。实际生产中这类零件一般采用数控冲床下料之后再通过折弯机成型，批量较大时也可以采用连续模冲压成型，生产效率高，单件成本低，非常适合大规模的工业装配场景使用。
