双立板带加强筋安装支座结构设计

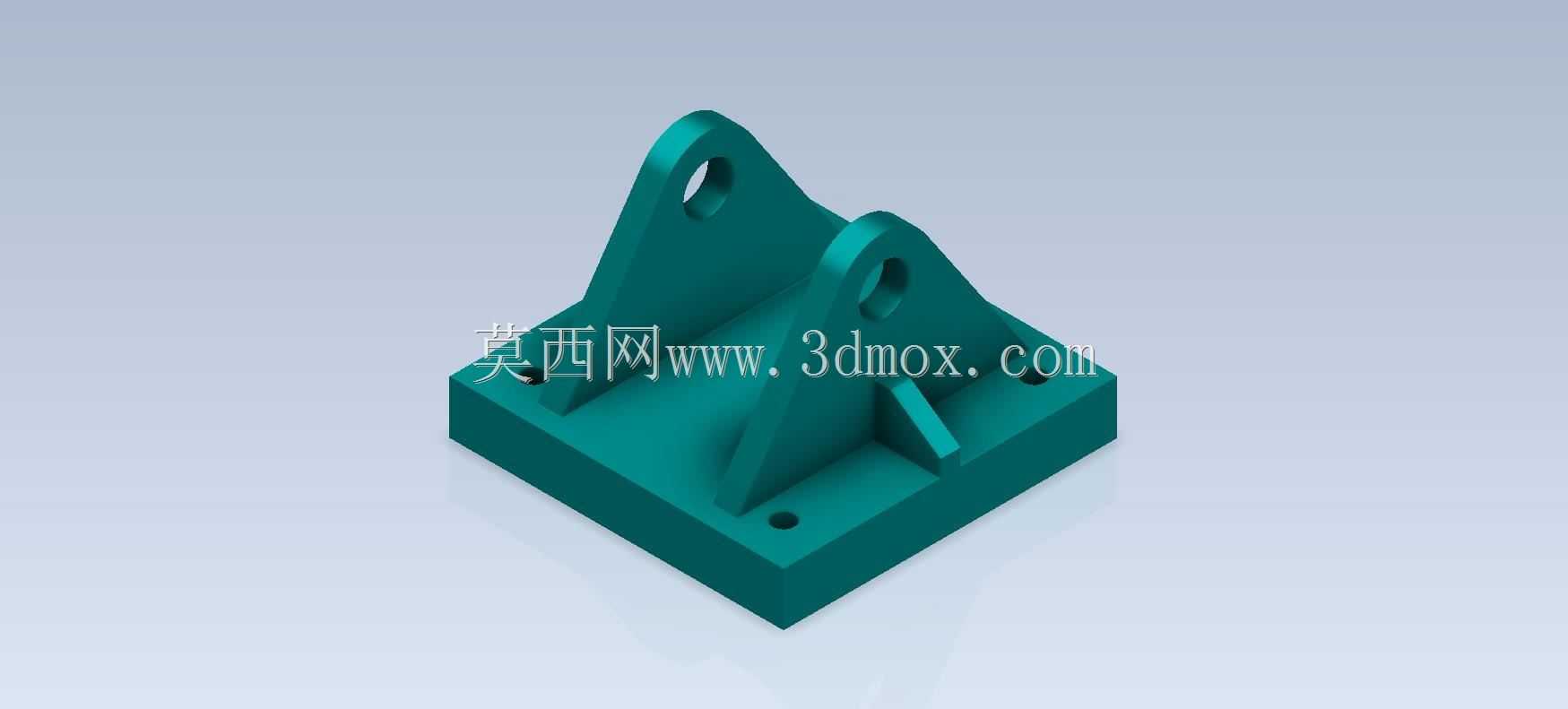

　　这类双立板带加强筋的安装支座，在工业现场的支撑定位场景中应用十分广泛，小到自动化产线的传感器支架安装，大到小型动力组件的机架固定，都能见到这类结构的身影。从实际使用场景来看，这类支座主要承担垂直方向的载荷承载，同时兼顾立板上铰接孔的转动副定位需求，很多小型连杆机构、气动元件的摆动端固定，都会选用这类一体成型的支座结构，相比分体拼接的支撑件，一体铸造或铣削成型的支座整体刚性更强，长期受交变载荷也不容易出现拼接位松动的问题。

　　从结构功能上拆解来看，底部的方形安装底板是整个零件的安装基准面，底板上预留的两个安装孔，用于穿设螺栓将整个支座固定在设备机架或者安装平台上，设计时孔位的同轴度、底板平面的平面度都有明确公差要求，避免安装后出现支座倾斜，导致上部立板的铰接孔轴线偏移，影响配套转动件的运转顺畅度。两个平行设置的立板是核心功能部位，立板上部的同轴通孔用于穿设铰接轴，支撑摆动类零件完成回转动作，两个立板的间距需要和配套铰接件的宽度匹配，间隙控制在合理范围，既不能过窄导致铰接件卡滞，也不能过宽造成铰接轴受额外的弯矩，加速轴的磨损。

　　立板和底板连接位置的三角加强筋，是整个结构的刚性强化关键，很多新手做这类支座设计时容易忽略加强筋的尺寸匹配，要么筋板厚度过薄，受侧向载荷时筋板根部出现应力集中开裂，要么筋板过高顶到立板的铰接位，干涉铰接件的摆动行程。实际设计时，筋板的厚度通常取立板厚度的0.7-0.9倍，筋板的高度不超过立板高度的三分之二，同时筋板和立板、底板的连接位置都要做圆角过渡，避免直角位置的应力集中，尤其是采用铸造工艺生产这类支座时，圆角过渡还能改善金属液的流动性，减少铸造缺陷。

　　从安装边界的尺寸控制来看，这类支座的整体高度需要匹配配套机构的安装高度差，底板的外形尺寸要满足安装空间的限制，不能超出安装平台的可用范围，立板上铰接孔的中心高是核心尺寸，直接决定了铰接点的位置精度，设计时需要严格控制这个尺寸的公差，通常控制在±0.1mm以内，才能满足一般工业设备的装配精度要求。两个立板上铰接孔的同轴度公差也要严格控制，否则穿轴后会出现卡滞，转动时阻力过大，甚至会造成铰接轴的早期磨损。

　　设计这类支座时，首先要明确实际承载的载荷大小，如果是用于支撑较重的动力组件，底板厚度、立板厚度、筋板厚度都要相应增加，安装孔的直径也要适配更大规格的安装螺栓，保证连接强度。如果是用于轻载的传感器安装场景，在保证刚性的前提下可以适当减小壁厚，降低零件重量和材料成本。同时还要考虑使用场景的环境因素，如果是在腐蚀环境下使用，还要选择对应的耐腐蚀材料，或者做表面防腐处理；如果是在有振动的设备上使用，安装时还要配合防松垫圈，避免长期振动造成螺栓松动。

　　从建模逻辑来看，做这类零件的三维建模时，优先从底板的草图开始绘制，拉伸生成底板实体后，再绘制立板的草图拉伸生成两个立板，之后添加加强筋特征，最后处理安装孔、铰接孔以及各个位置的圆角倒角，建模过程中要注意各个特征的参数关联，比如修改立板高度时，加强筋的高度、铰接孔的中心高要能随之联动，方便后续根据实际需求调整参数。很多初学者做这类练习时，容易忽略特征之间的父子关系，导致修改参数时出现特征报错，这也是基础建模练习中需要重点掌握的技能，通过这类简单结构件的反复练习，能快速掌握拉伸、筋、孔、圆角这些基础特征的使用技巧，理解零件结构中各个部位的功能逻辑，为后续复杂零件的设计打下基础。

　　在实际选型应用时，不能只看外形是否匹配，还要核算支座的承载能力，根据载荷的大小、方向选择对应规格的支座，比如如果存在侧向载荷，就要适当加大立板和筋板的厚度，或者增加筋板的数量，避免受力后出现变形。安装时要保证底板和安装面完全贴合，不能有翘曲，否则螺栓拧紧后会造成支座内部产生内应力，长期受力容易出现开裂。铰接轴和孔的配合要根据使用场景选择合适的配合公差，需要频繁转动的场景可以选用间隙配合，配合铜套或者轴承减少磨损，如果是固定定位的场景，可以选用过渡配合，保证连接的稳定性。
