阿法拉伐TL6-BFM88板可拆板式换热设备

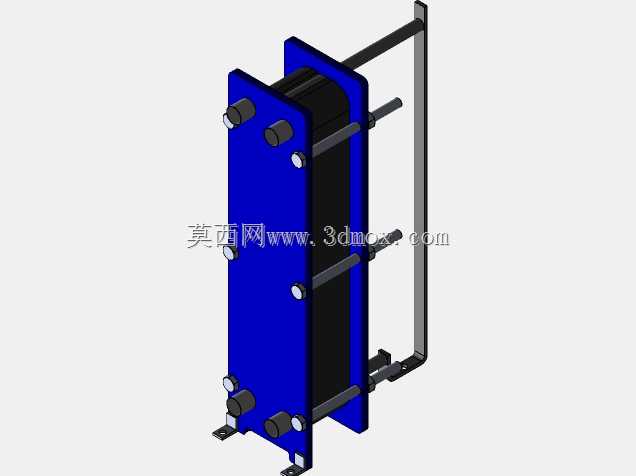

　　这款可拆式板式换热设备的三维结构，完整还原了钎焊不可替代的现场运维优势，在暖通空调、化工流体加热冷却、食品饮料巴氏杀菌、船舶主机余热回收这类需要定期拆洗板片、调整换热面积的场景中适配性极强。区别于管壳式换热器的大体积冗余设计，该结构采用88片成型换热板堆叠的核心架构，板片周边的密封胶槽预留了精准的垫片压缩量，装配时通过上下导杆定位对齐，靠两端压紧板的拉杆螺栓均匀施压，让每片板的密封边受力一致，避免流体串漏或者垫片过度压缩失效。

　　从实际工程选型的角度看，这类板换的核心优势在于板片的人字形波纹结构，流体在板间流道内会在波纹引导下形成强烈湍流，哪怕是粘度稍高的流体介质，也能在较低流速下达到很高的换热系数，同等换热负荷下占地面积仅为管壳式的三分之一左右。建模时特意还原了板片四角的角孔结构，冷热流体分别通过对角角孔进入独立的板间流道，逆向流动的设计让对数平均温差达到最优，不会出现管壳式常见的换热死区。

　　安装边界方面，该结构的固定压紧板侧预留了标准法兰接口的安装空间，活动压紧板可沿着上下两根导杆滑动，后期维护时只需松开拉杆螺栓，就能将活动板推到导杆末端，逐片拆下板片清洗或者更换密封垫片，不需要把整个设备从管路上拆下来，大幅降低运维的停机时间。设备底部的支脚结构做了加强设计，可直接通过膨胀螺栓固定在设备基础或者钢架平台上，支脚的安装孔位间距匹配常规换热站的安装预留尺寸，不需要额外做转接支架。

　　设计过程中需要重点关注拉杆的受力分布，88片板加上垫片的总压缩量有严格的尺寸链要求，压紧后板片组的总厚度公差控制在毫米级，否则会出现角孔错位、密封失效的问题。导杆的直径和直线度也做了匹配设计，避免活动板滑动时卡滞，压紧板上的螺栓孔位置做了沉头处理，螺栓拧紧时不会出现偏载。进出口的接口位置做了内螺纹或者法兰的适配结构，可根据不同工况的压力等级选择对应的连接形式，最高适配1.6MPa的工作压力，常规水-水换热工况下的换热效率能达到95%以上。

　　在实际的工业场景中，这类设备常用来做工艺冷却水的降温、供暖系统的汽水换热、泳池水的恒温加热，因为板片采用不锈钢材质冲压成型，接触流体的表面光滑无死角，也能满足食品级工况的卫生要求，清洗时可以直接用高压水枪冲洗板片表面的结垢，不需要化学药剂长时间浸泡。建模时还原了板片之间的定位缺口结构，装配时每片板按照正反交替的顺序堆叠，不会出现板片装反导致流道堵塞的问题，密封垫片采用卡扣式固定在板片的胶槽内，更换时不需要额外粘接，直接卡入即可，大幅缩短维护时长。

　　设备的整体外形做了紧凑化设计，上方的导杆伸出段预留了足够的拆装空间，不需要在设备周边预留过大的检修场地，对于空间紧张的车间、船用机舱这类场景非常友好。压紧板的外侧做了加强筋结构，在螺栓压紧时不会出现板面变形，保证所有板片的受力均匀，避免局部压力过大压坏板片，或者压力过小出现渗漏。
