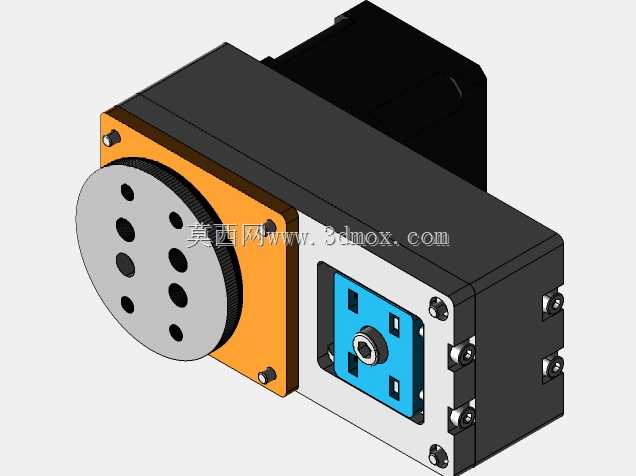

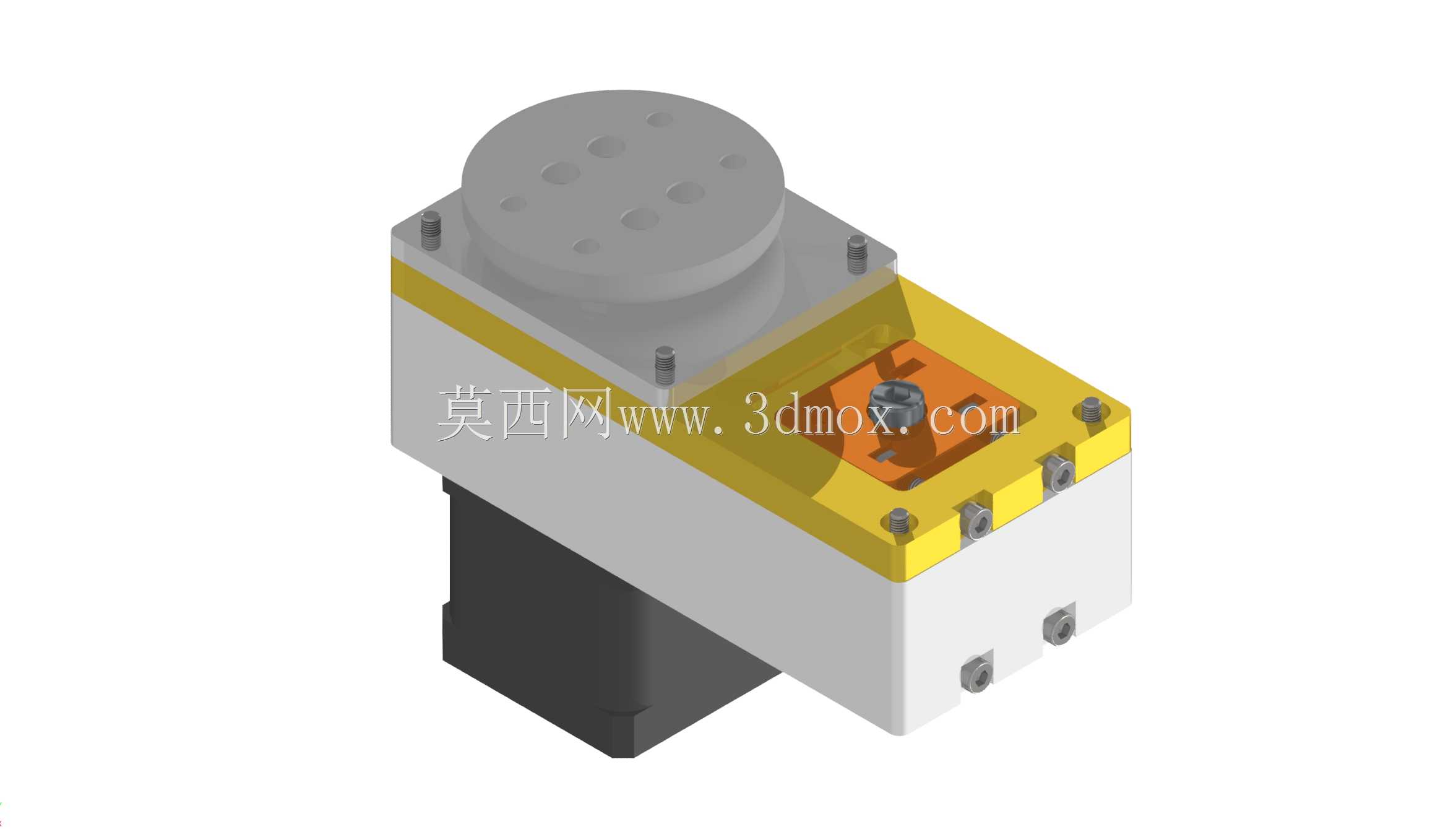

适配Nema17双皮带3D打印减速装置

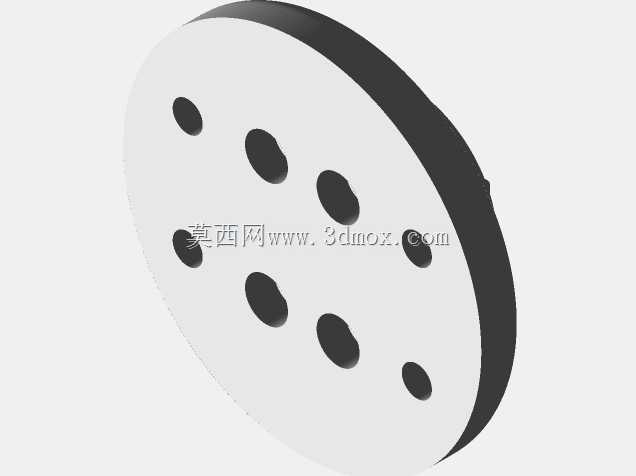

　　这款适配Nema17规格电机的减速装置，核心采用双2GT皮带传动架构，所有结构件均可通过桌面级FDM3D打印完成制作，仅需额外搭配标准紧固件与2GT同步带即可完成组装，非常适合小型自动化项目、桌面级机械臂、小型输送模组、DIY数控进给轴这类对安装空间有严格限制、负载要求不高的传动场景使用。从安装边界来看，装置输入端完全匹配Nema17步进电机的标准安装孔位，输出端预留了圆形法兰安装面，法兰上的四个均布安装孔可直接对接常见的小型执行末端，整体安装轮廓紧凑，不会额外占用过多设备内部空间，在小型桌面设备的布局设计中，能有效压缩传动段的轴向尺寸，给电控、走线等其他模块留出更多排布空间。设计过程中参考了勒紧腰带的滑动张紧思路，

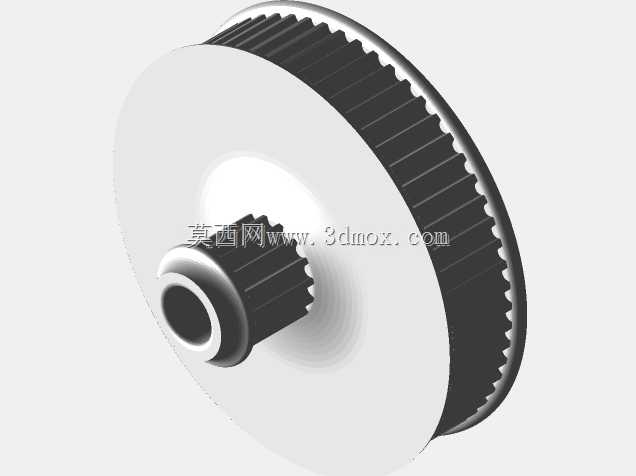

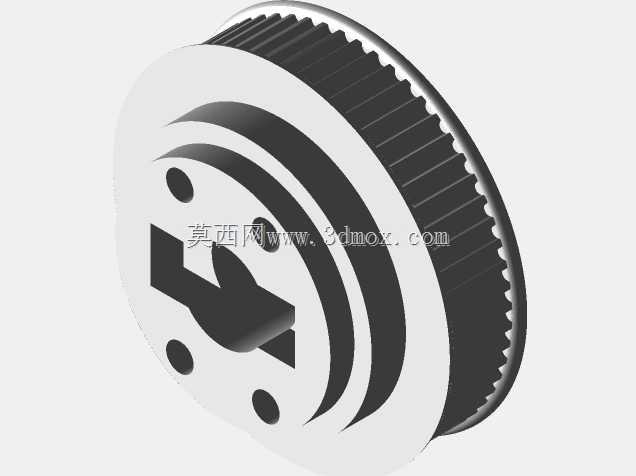

　　摒弃了传统皮带减速结构中额外加装独立张紧轮的方案，将张紧调节结构直接集成在壳体的滑动导轨位上，组装时只需调整电机安装座在滑动槽内的相对位置，即可同步张紧两根2GT皮带，既减少了额外张紧零件带来的装配复杂度，也避免了张紧轮带来的额外传动阻力与回差，在3D打印件的精度范围内，能保证传动过程中皮带不打滑、传动比稳定。传动级搭配上，输入端适配60齿与16齿的2GT皮带轮，匹配200mm周长的2GT同步带，两级皮带传动的减速比设定兼顾了输出扭矩提升与转速控制需求，针对Nema17电机本身高速低扭的输出特性做了匹配，能让电机工作在效率更高的转速区间，同时输出端获得足够的扭矩带动小型负载。结构设计上充分考虑了3D打印的工艺特性，所有壳体、安装座、

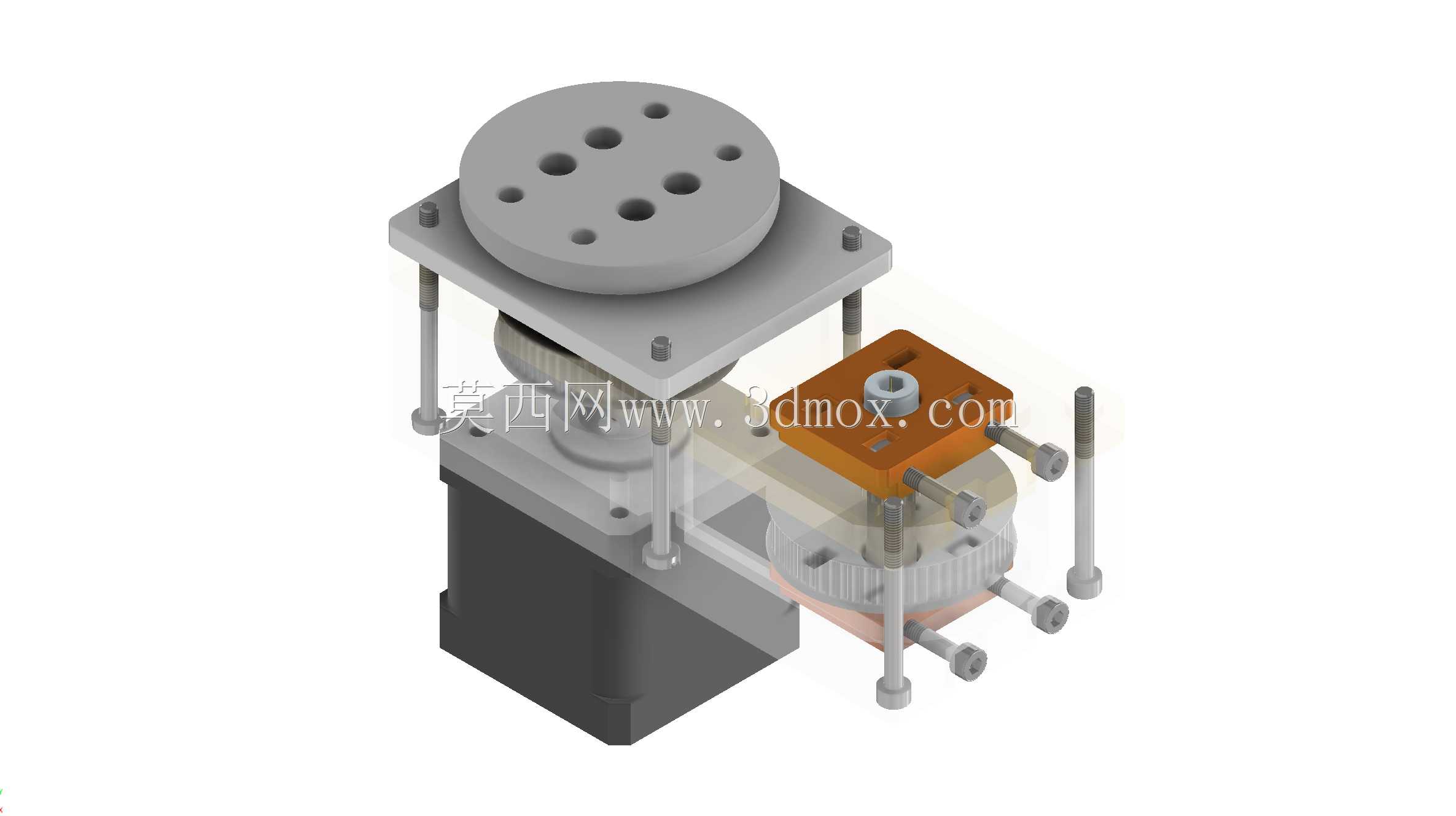

　　带轮护罩类零件均做了无倒扣设计，打印时无需添加大量支撑，仅在螺栓过孔、轴承安装位预留了标准打印公差，普通PLA、PETG耗材即可满足结构强度要求，除了两个传动滑轮需要保证表面精度外，其余零件的打印容错率较高，即使是入门级3D打印机也能制作出满足装配要求的零件。装置的壳体采用分层拼接结构，组装时可依次放入皮带轮、穿入同步带、锁紧固定螺栓，装配逻辑清晰，后期维护更换皮带时也无需完全拆解整个装置，只需松开侧面的锁紧螺丝即可调整张紧度或者更换皮带。在实际应用场景中，这类3D打印的减速装置非常适合创客项目、教学演示模型、小型自动化测试工装这类非重载、低连续运行时长的场景，相比金属加工的减速箱，制作周期短、改造成本低，

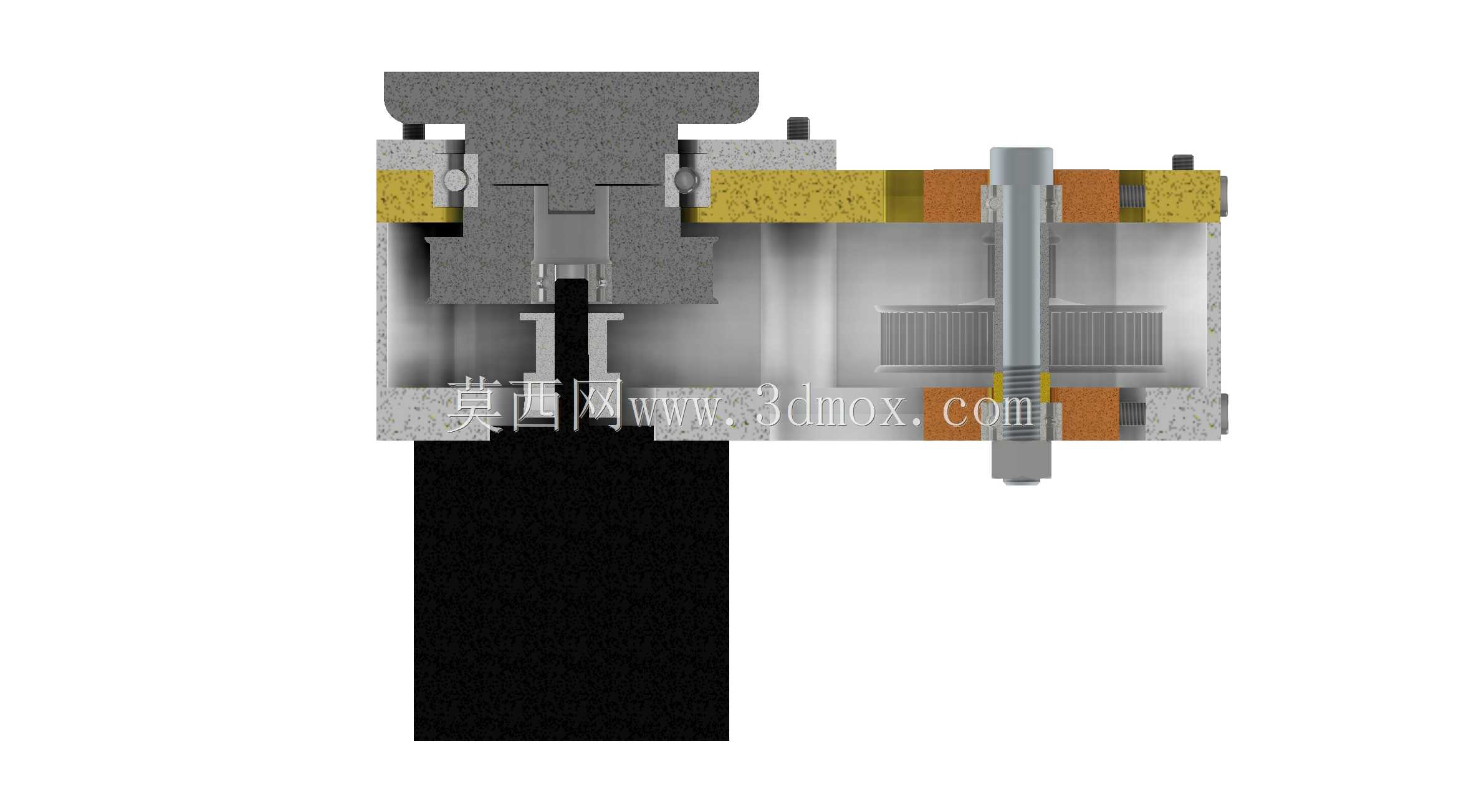

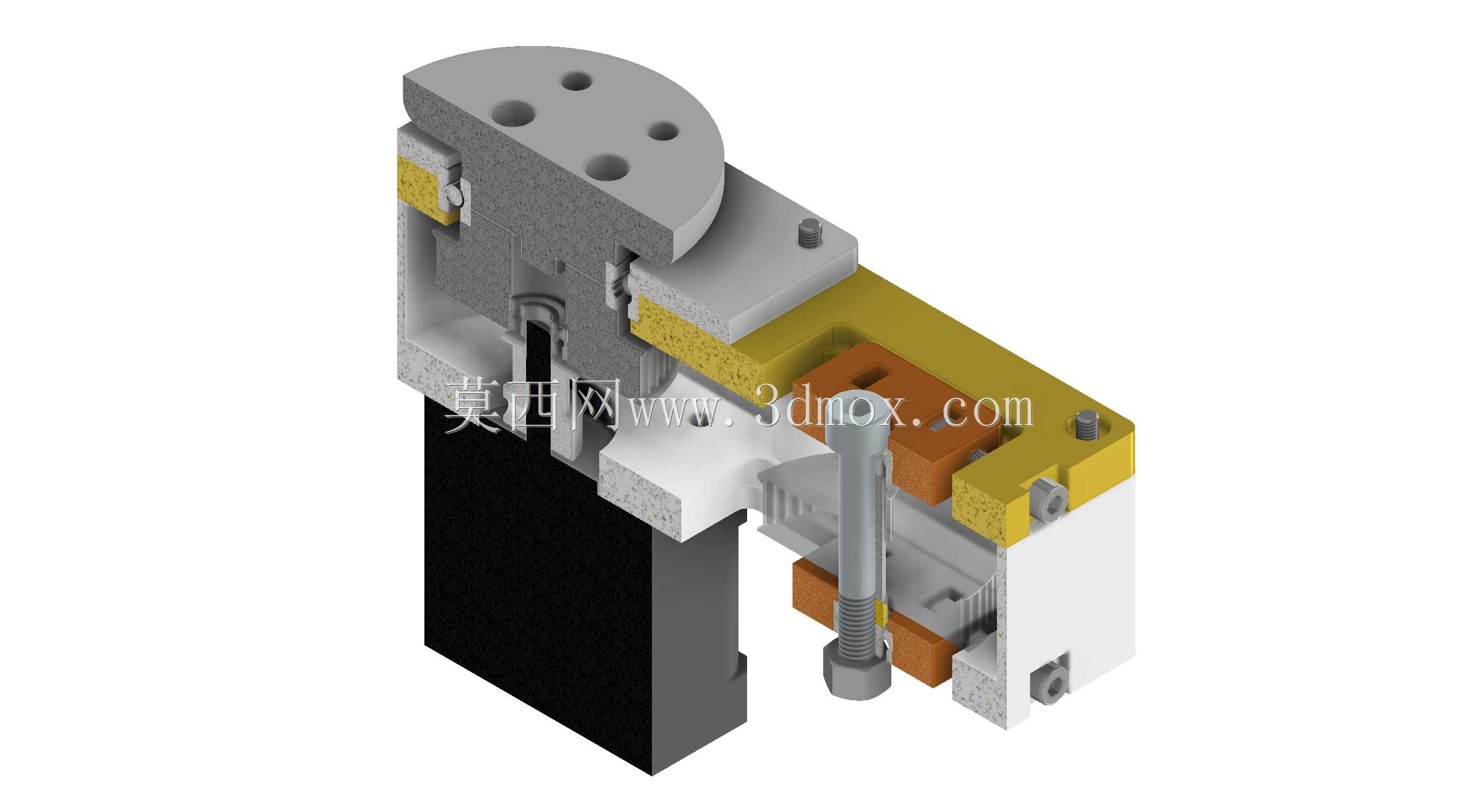

　　可根据实际安装需求快速调整安装孔位、输出轴高度等细节尺寸，不需要开模或者复杂的机加工流程。设计时也充分考虑了安装兼容性，输入端的电机安装槽预留了足够的调节余量，即使不同批次的Nema17电机安装面存在微小尺寸误差，也能顺利装配到位，输出端的法兰面可根据对接的负载类型更换不同的转接件，适配夹爪、滚轮、转盘等多种常见的小型执行部件。传动结构的布局上，两根皮带平行排布在壳体内腔，壳体侧面预留了皮带观察窗，运行过程中可直接观察皮带的张紧状态与磨损情况，不需要拆解外壳就能判断是否需要调整张紧度，日常维护十分便捷。所有受力部位的壁厚都针对3D打印的层间结合强度做了加厚处理，螺栓安装位都设计了内嵌螺母的槽位，避免3D打印件直接攻丝带来的螺纹滑牙问题，反复拆装也不会损坏安装孔位。
