适配Nema17的双皮带减速传动装置

　　在桌面级小型自动化设备、3D打印传动改造、小型机械臂关节驱动这类对安装空间有严格限制的应用场景里，适配Nema17规格步进电机的减速装置一直是结构设计里的高频选型部件。这款双皮带减速结构采用两级2GT同步带传动布局，没有采用常规齿轮减速的啮合结构，从根源上规避了齿轮侧隙带来的传动回差问题，同时同步带本身的阻尼特性可以吸收步进电机运行时的高频振动，让末端输出的转动更平稳。

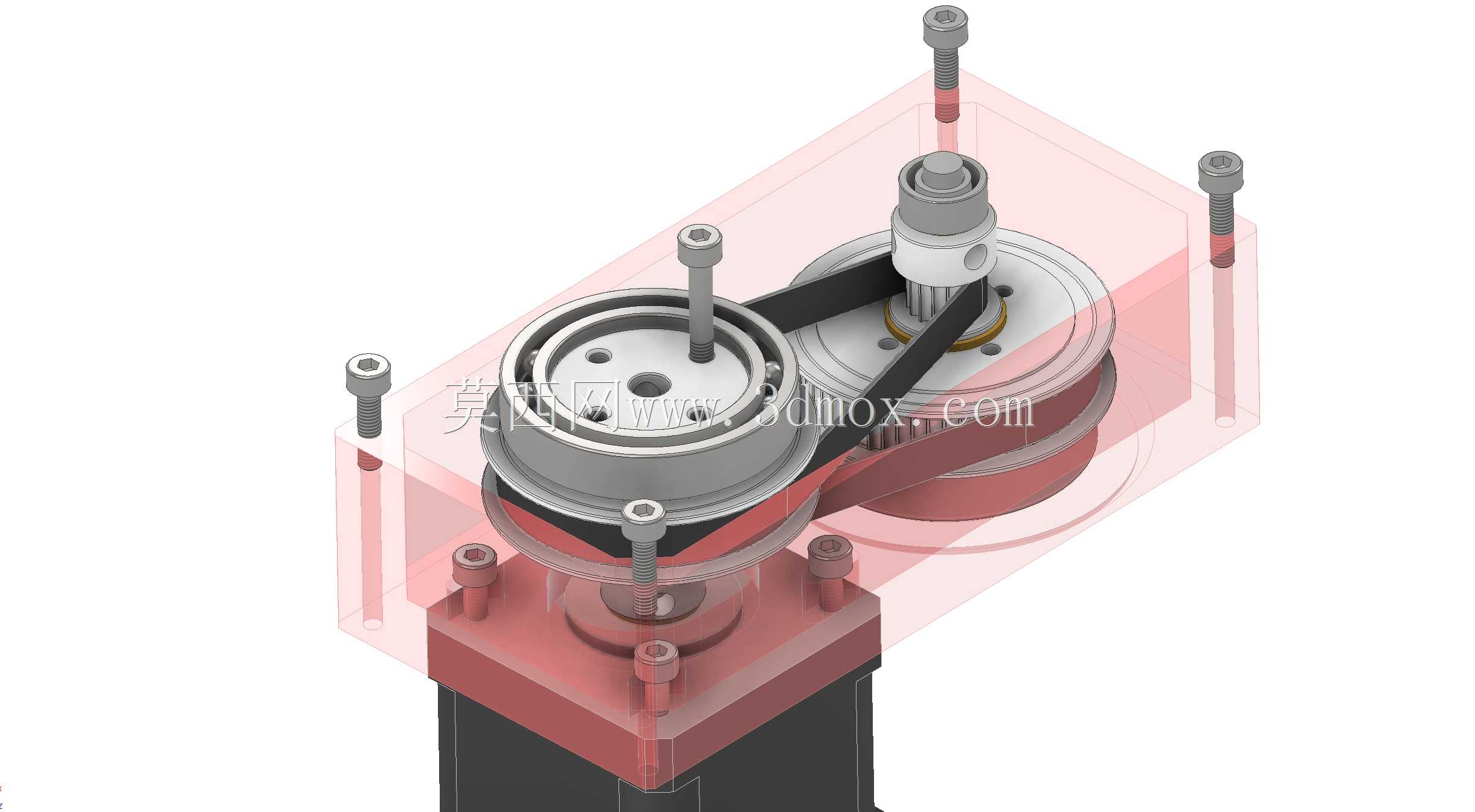

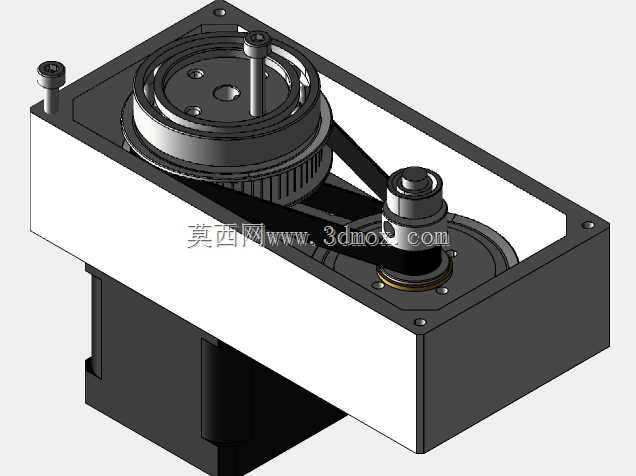

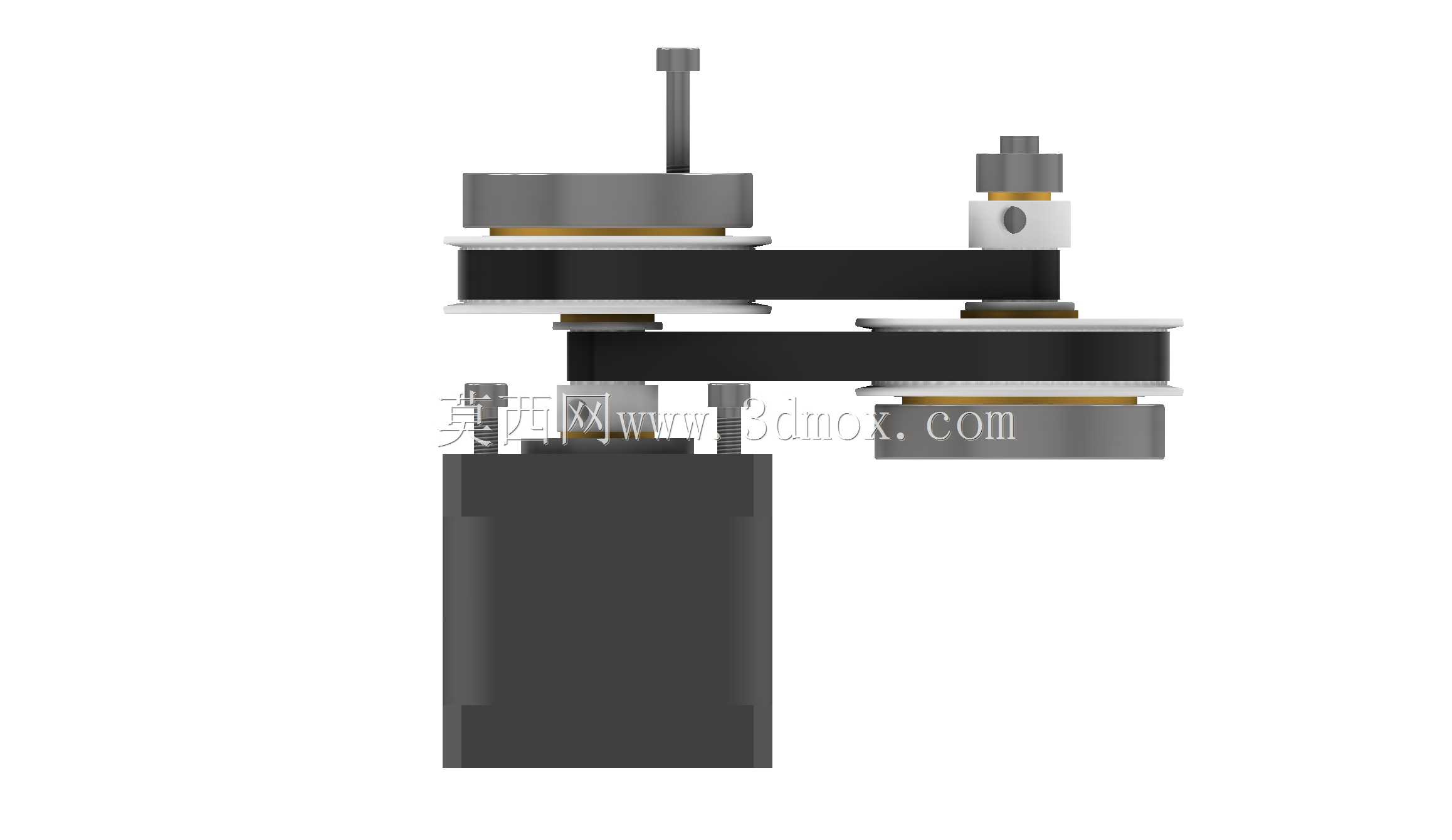

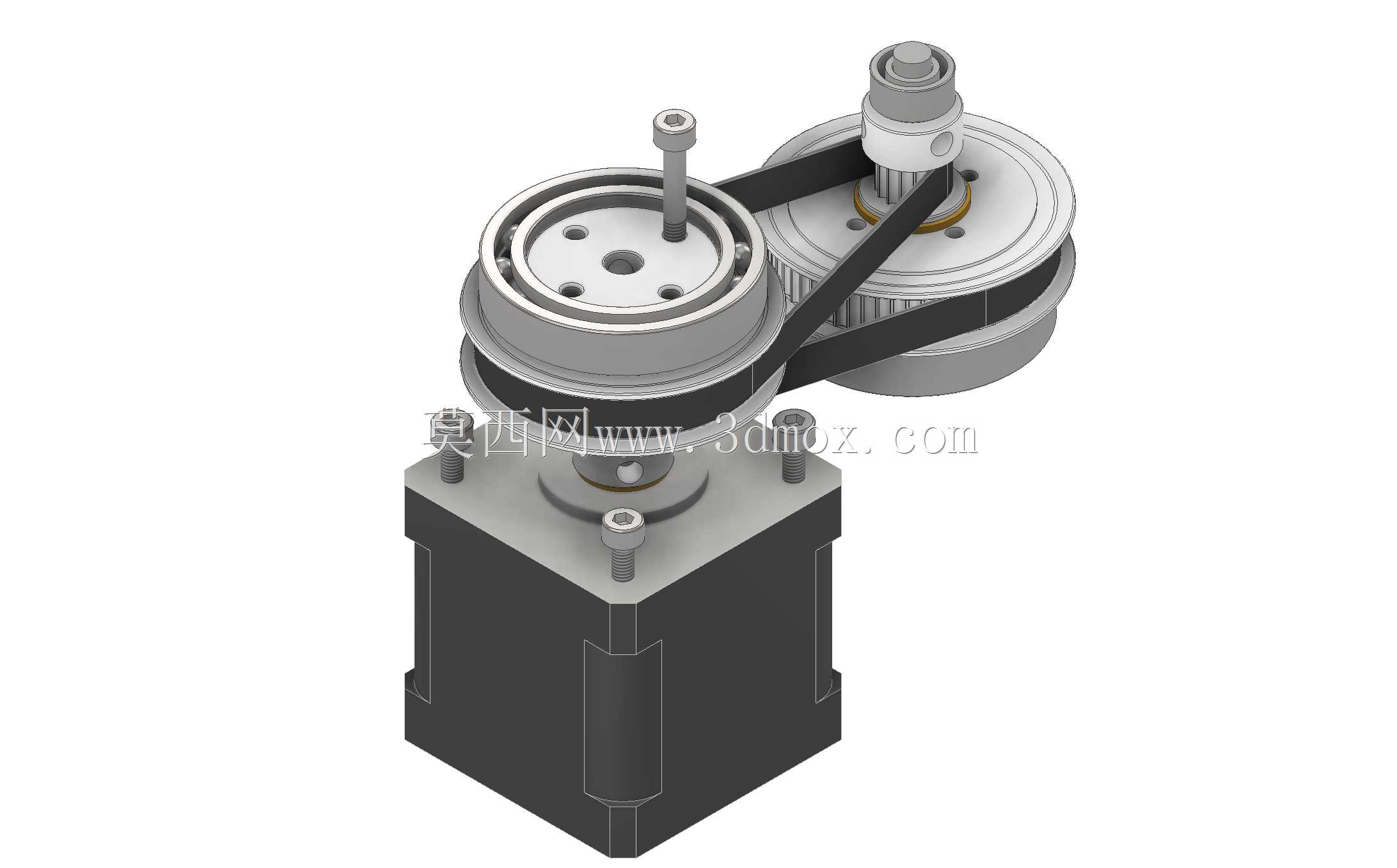

　　从实际使用的功能逻辑来看，这套减速结构的两级传动均采用60齿与16齿的带轮配对，单级减速比为60/16，两级串联后的总减速比为(60/16)*(60/16)，可以将Nema17步进电机的高转速低扭矩输出，转换为低转速大扭矩的动力输出，足够驱动小型负载做精准的角度控制。设计时特意考虑了3D打印的加工适配性，所有结构件的壁厚、安装柱尺寸都做了最小支撑优化，打印时不需要额外添加复杂的支撑结构，就能完成所有零件的制作，降低了个人制作者的加工门槛。针对3D打印件可能出现的尺寸精度偏差，第二版结构特意预留了皮带张紧的调整空间，不需要额外增加张紧轮结构，通过调整带轮的安装位置就能补偿打印误差带来的皮带松弛问题，保证传动过程中不会出现跳齿、打滑的情况。

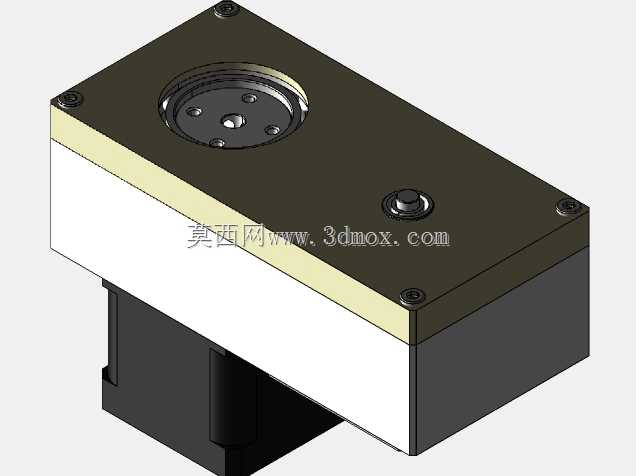

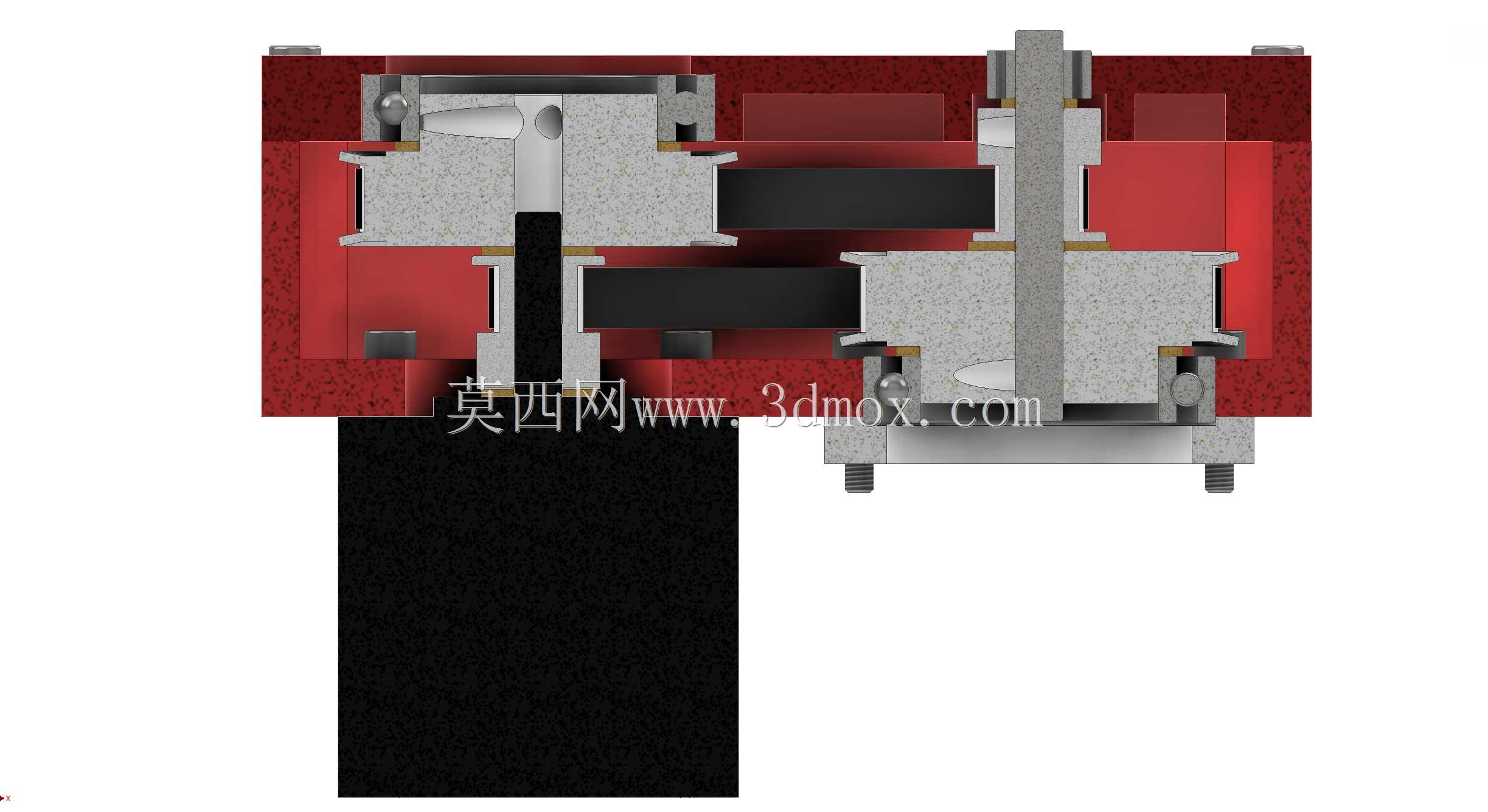

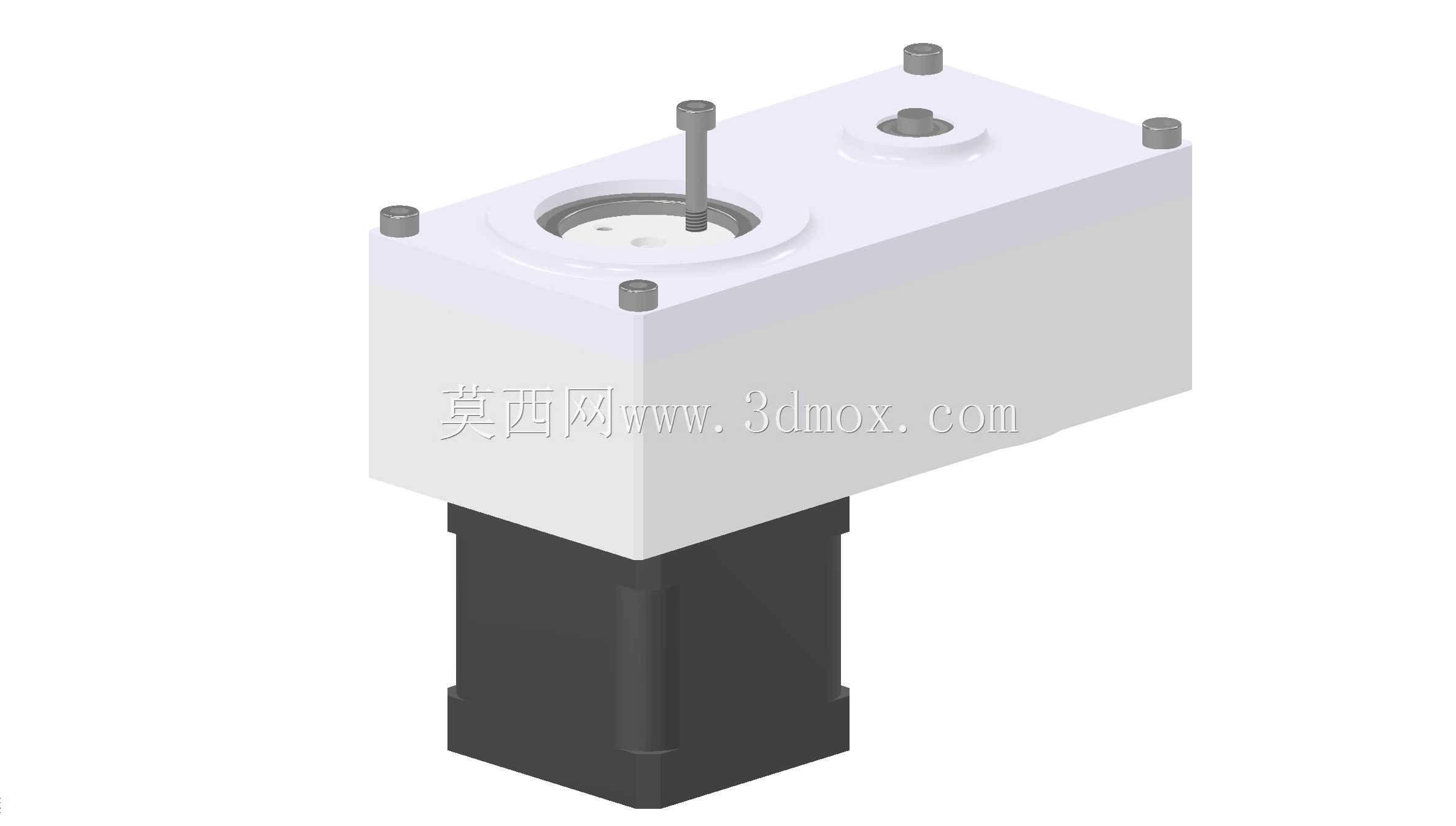

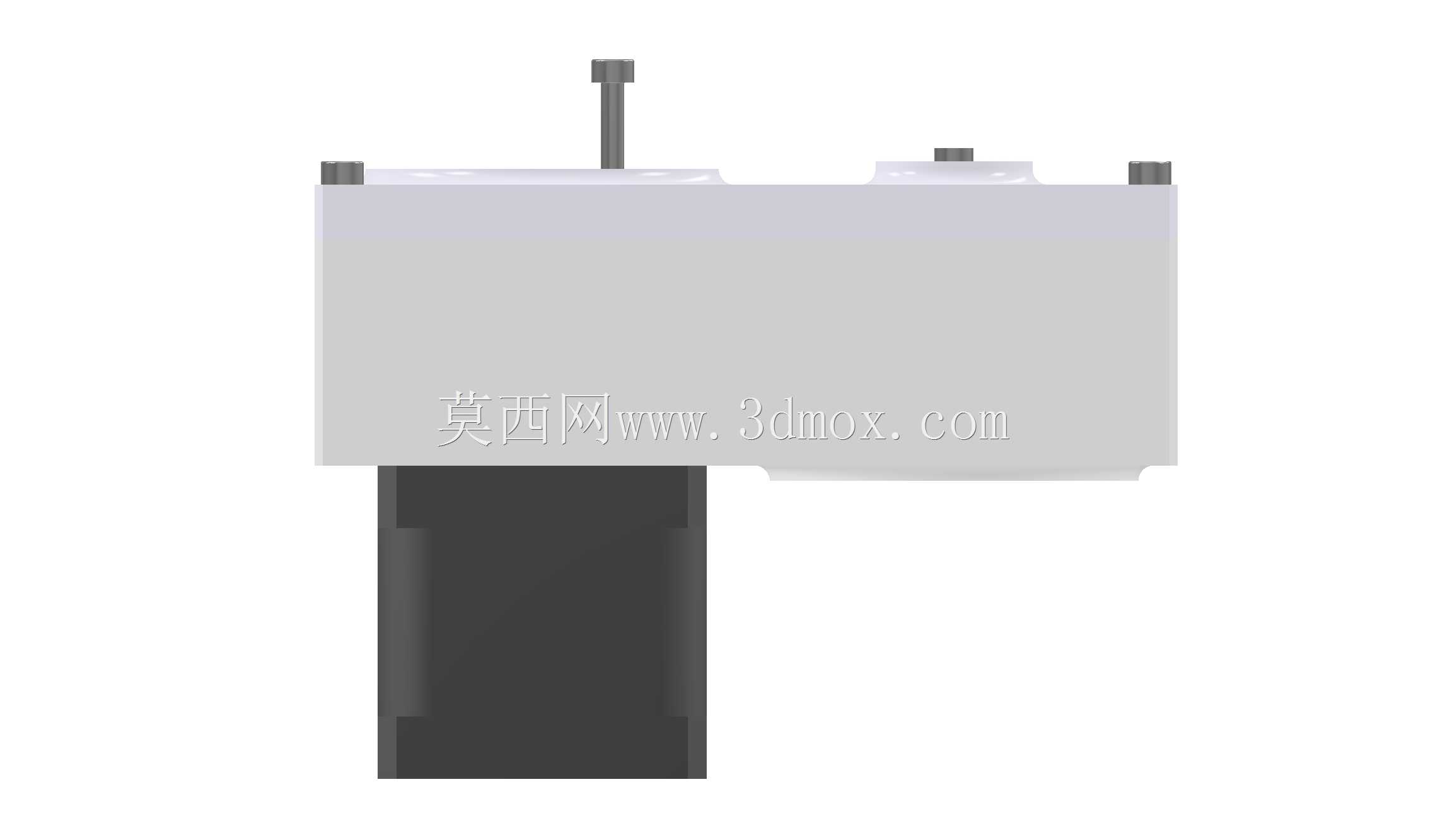

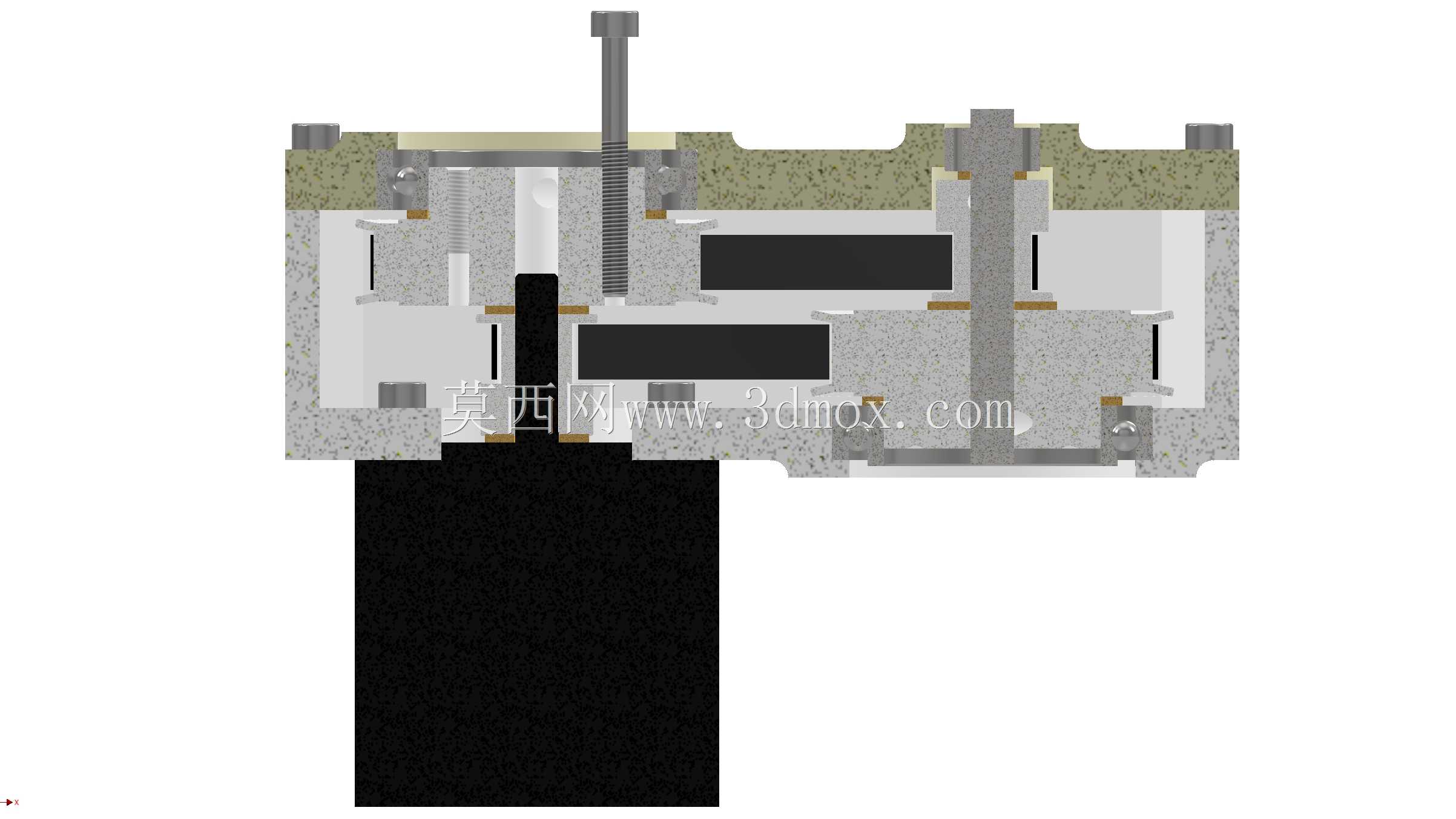

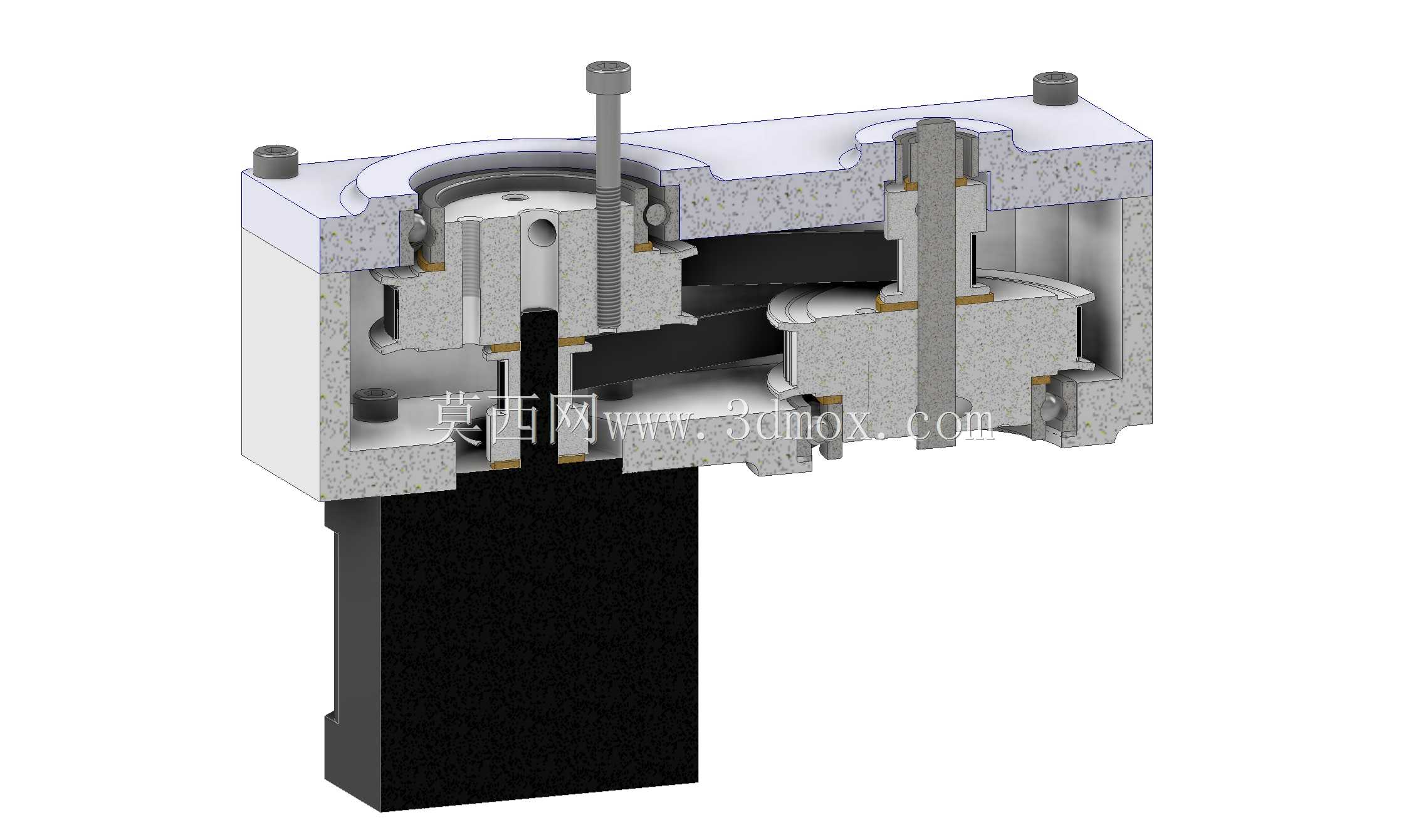

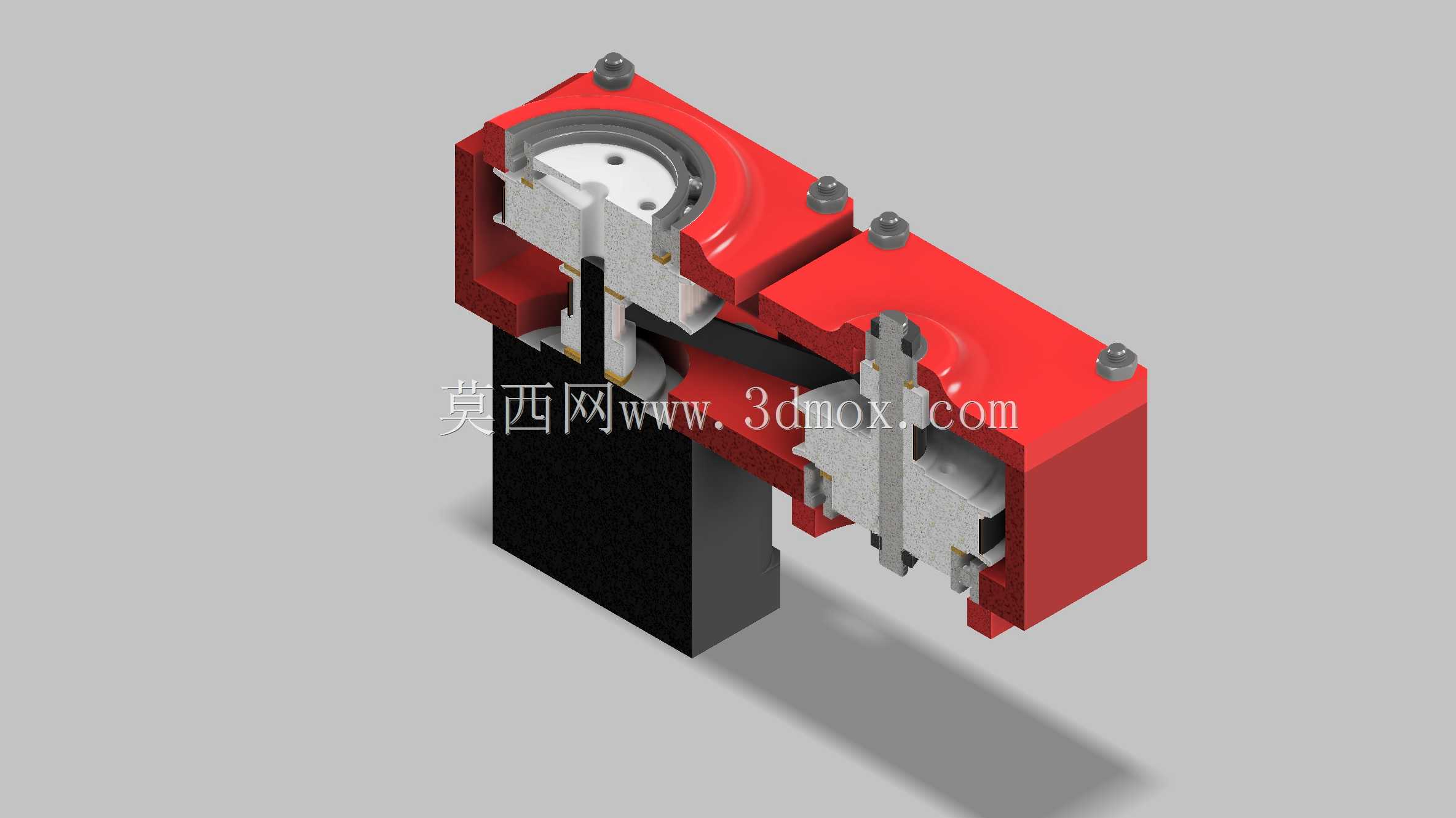

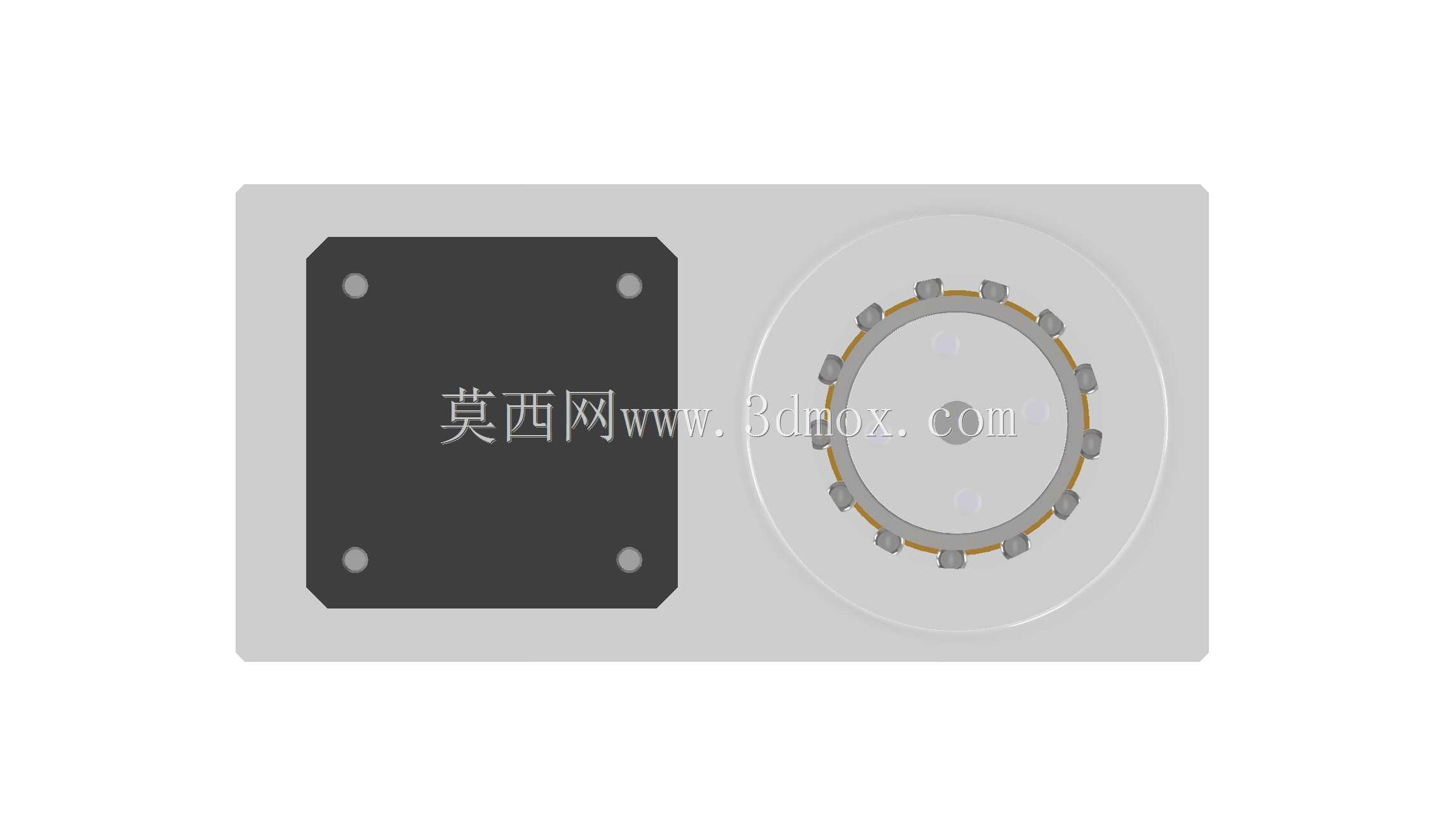

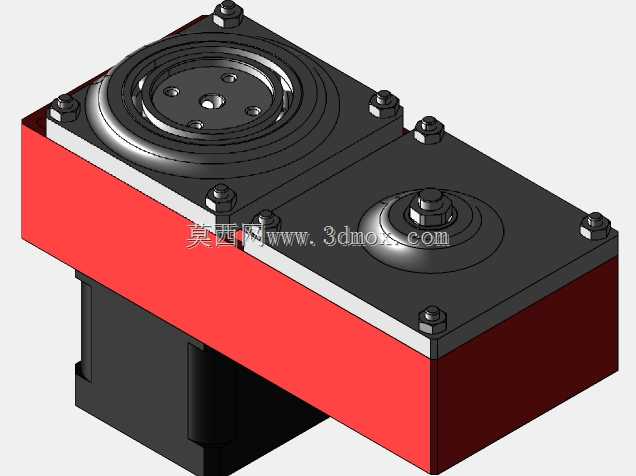

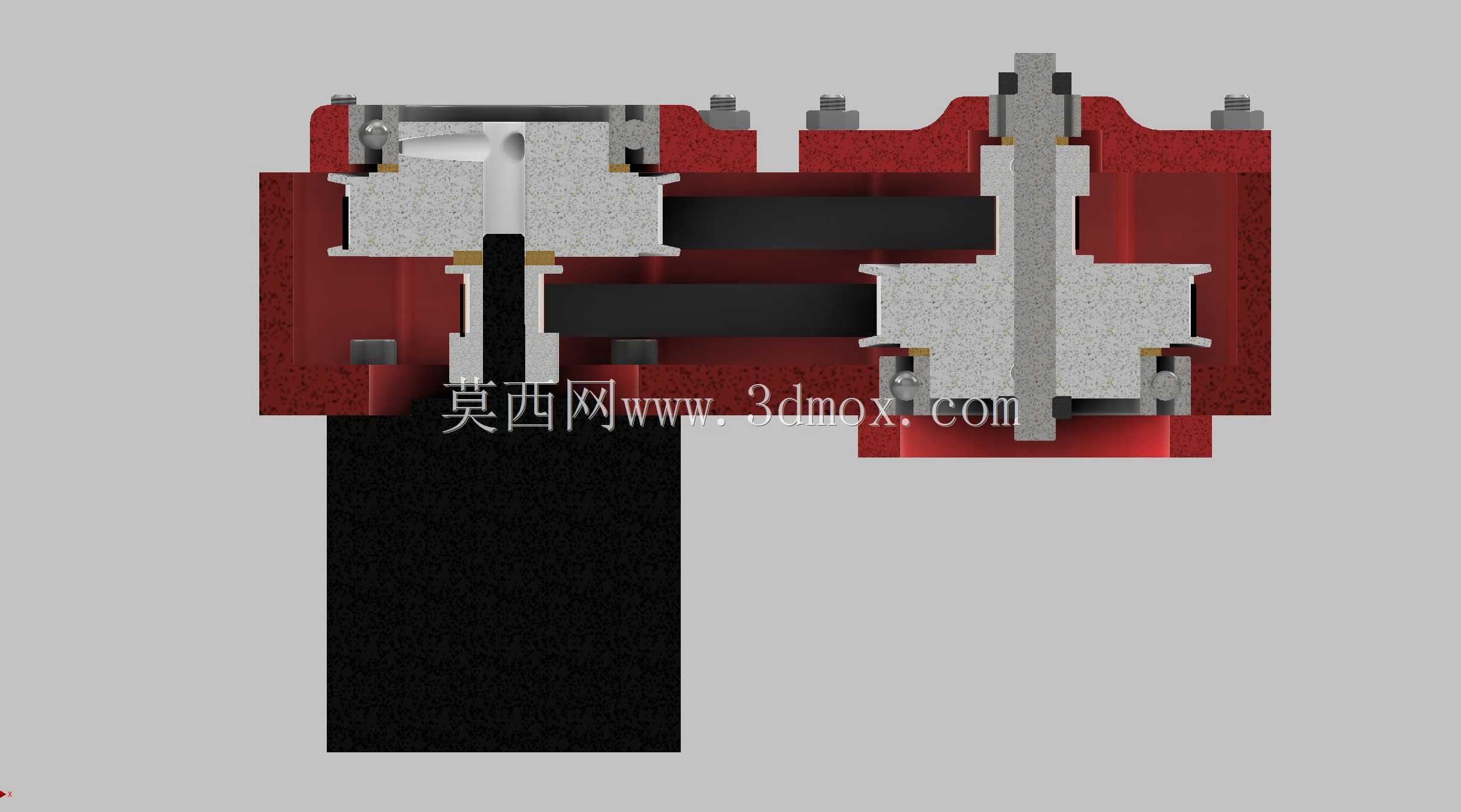

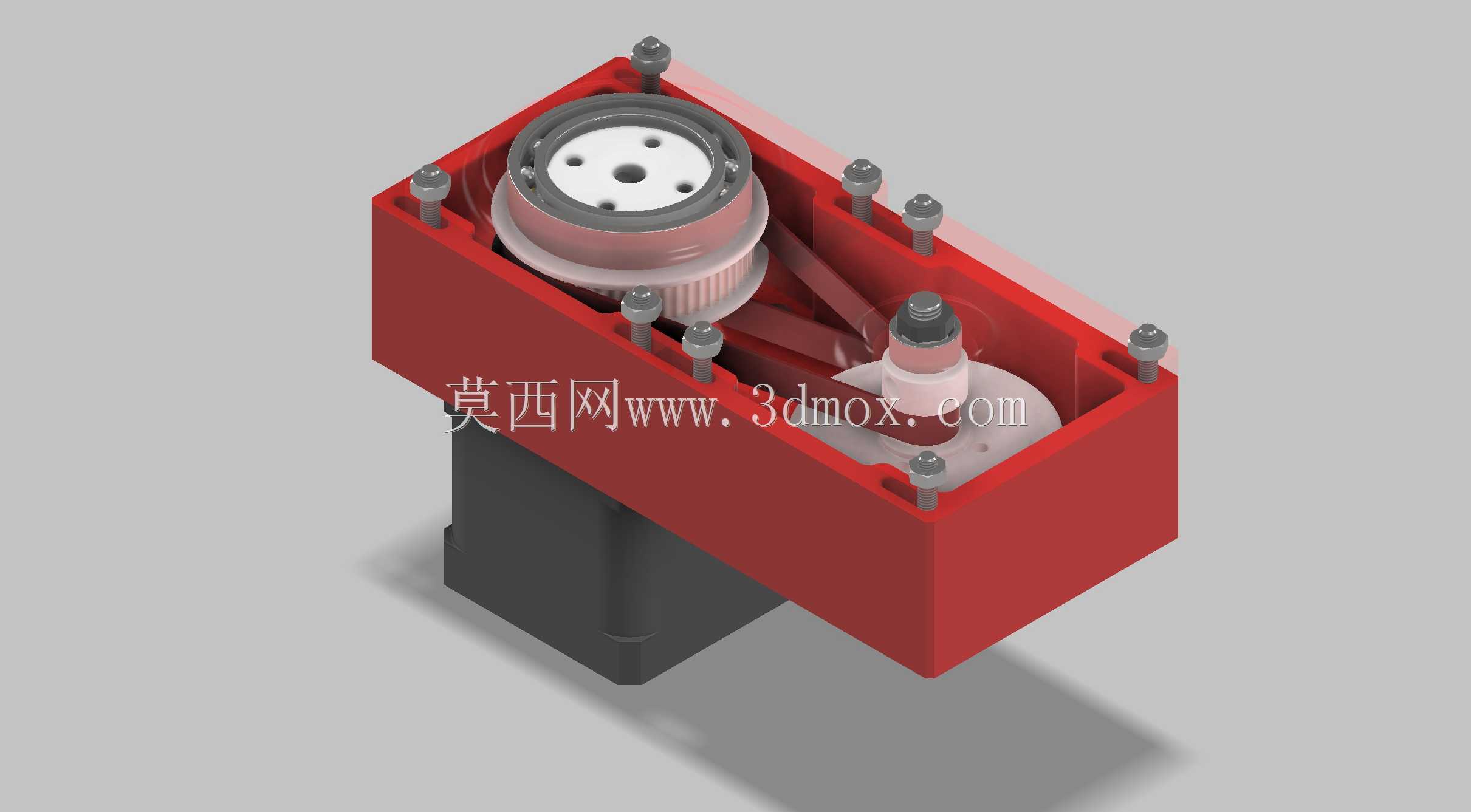

　　从安装边界来看，整个减速箱体采用上下叠放的双仓布局，电机安装位直接集成在箱体下部，和Nema17电机的31mm安装孔距完全匹配，不需要额外做转接板设计，电机输出轴直接插入第一级主动带轮的轴孔内，通过顶丝固定即可完成动力输入。上部的输出端采用标准的圆形法兰安装面，法兰上的安装孔位可以直接对接常用的小型负载安装接口，输出轴的中心高度和箱体外形尺寸都做了紧凑化设计，整体外轮廓没有突出的安装凸耳，在狭小的设备内部安装时不会和周边结构产生干涉。箱体的合箱面采用螺栓紧固，所有连接螺栓的位置都均匀分布在箱体边缘，合箱后可以保证内部带轮的安装平面度，避免带轮偏斜导致的皮带偏磨问题。

　　在实际选型适配时，这套减速结构可以直接替换原有直连电机的传动方案，不需要改动原有设备的电机安装位，只需要将减速装置固定在原电机安装位置，再将负载连接到减速装置的输出端即可。同步带传动的运行噪音远低于齿轮减速结构，在桌面级设备、教学演示装置这类对噪音有要求的场景里有明显的应用优势，同时同步带属于易损件，后期维护时只需要更换对应规格的2GT同步带即可，不需要拆解整个箱体更换齿轮，维护成本更低。设计时所有带轮的节径匹配都经过传动比验算，两级传动的皮带包角都满足同步带传动的最小包角要求，不会出现传动效率过低的问题，带轮的挡边结构也做了加高处理，即使皮带在运行过程中有轻微的窜动，也不会从带轮上脱出，提升了长期运行的可靠性。
