Nema24步进电机谐波减速连接结构

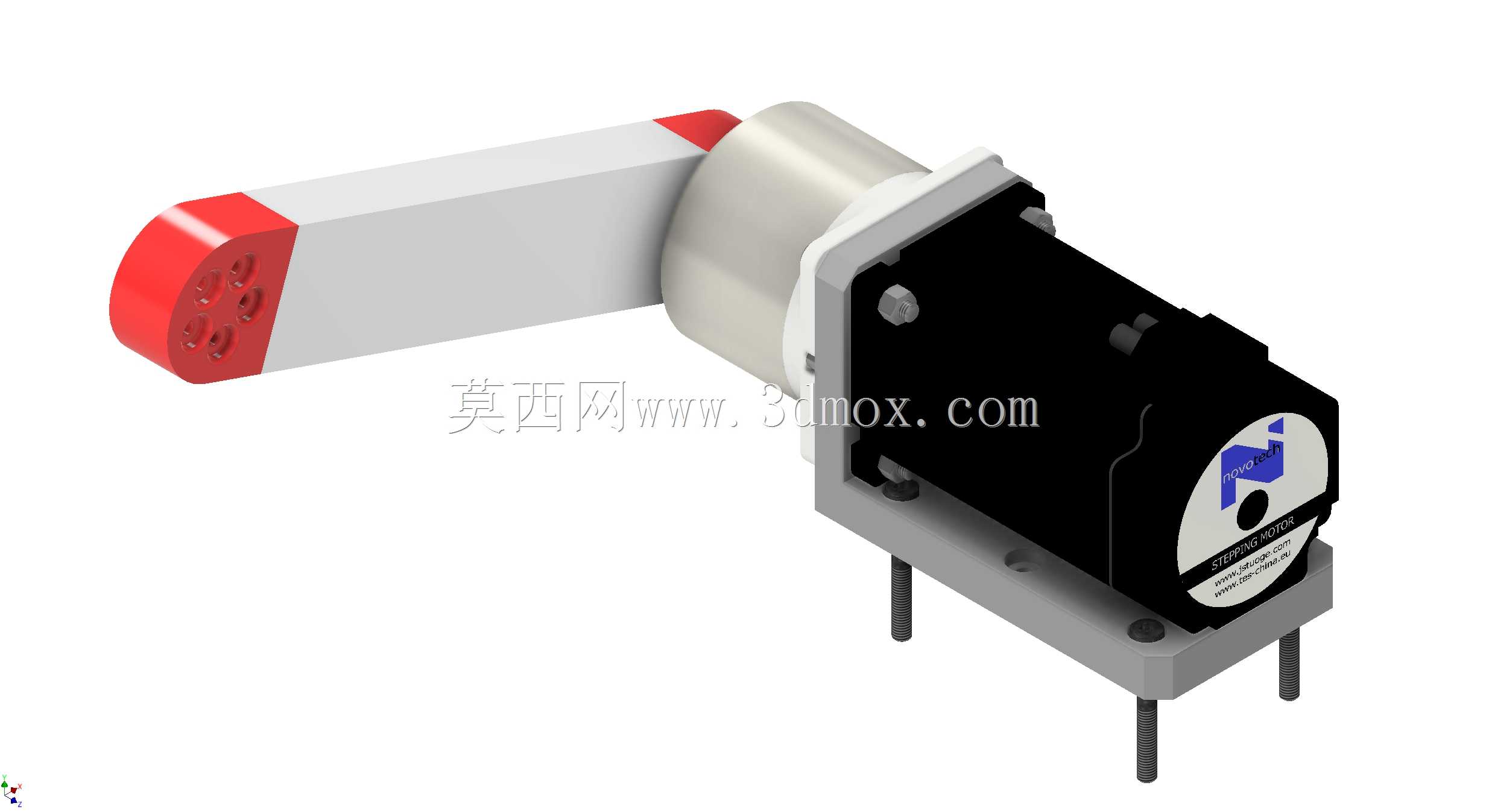

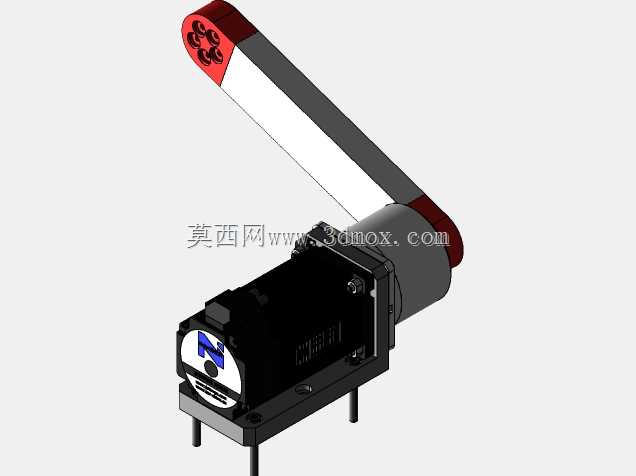

　　这套连接结构主要面向小型自动化执行端的传动需求，常见于桌面级机械臂关节、小型回转工作台、教学用演示传动平台这类对传动背隙、安装空间有较高要求的场景，核心是实现Nema24规格步进电机与谐波传动单元的直连适配，省去用户自行设计连接法兰、调整轴系配合的冗余工作。从实际使用角度看，谐波传动本身的大减速比、零背隙特性，搭配Nema24步进电机的保持扭矩输出，能够在极小的安装空间内实现低速大扭矩的动力输出，完全适配小负载回转类工况的动力需求，比如桌面机械臂的小臂回转关节、小型变位机的回转驱动、3D打印配套的旋转轴驱动单元，都可以直接套用这套连接结构完成动力端集成。

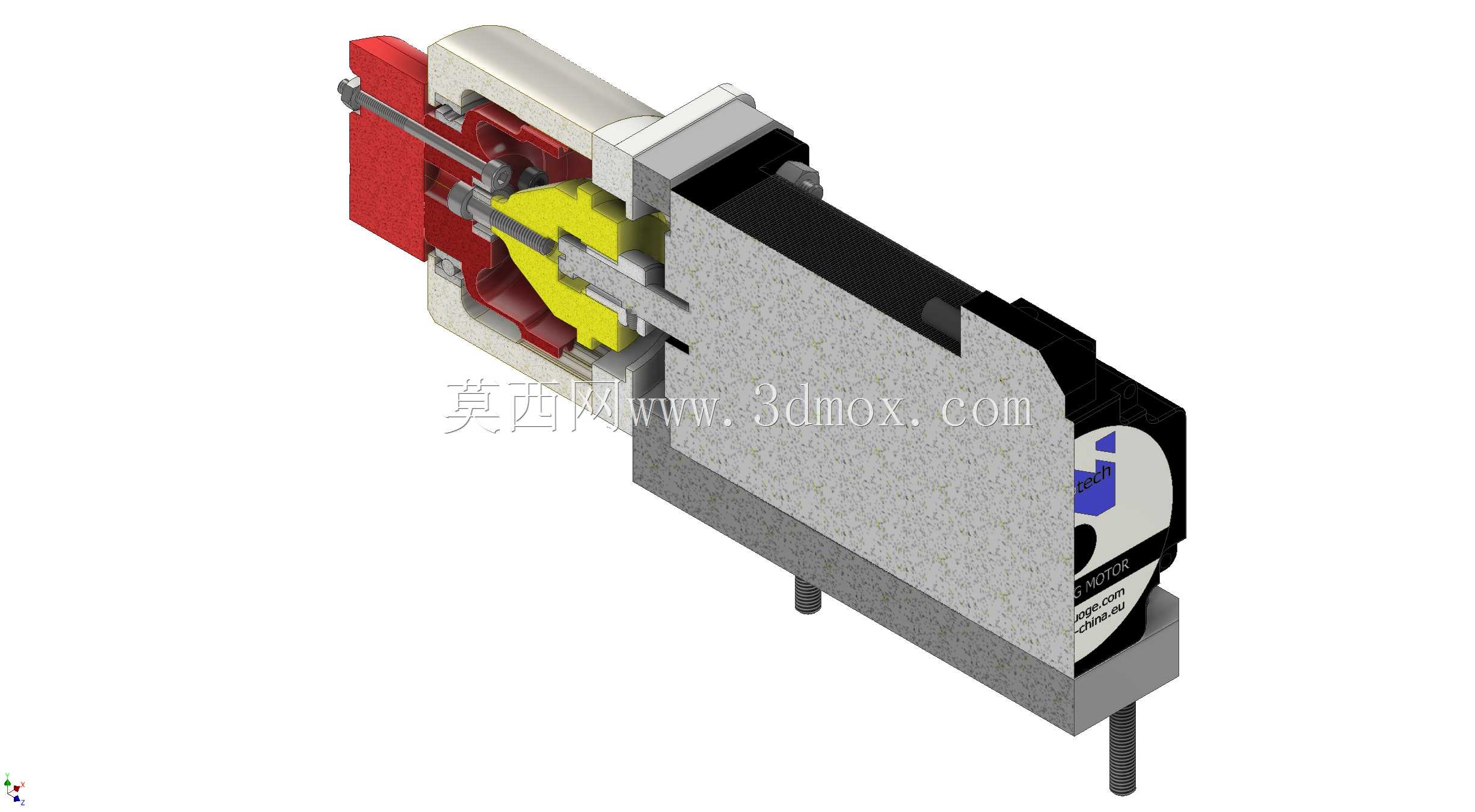

　　设计层面上，这套结构优先考虑了安装的同轴度保障，电机安装法兰与谐波单元的连接座采用一体化的安装基准面，避免了分体式法兰多次装夹带来的同轴度误差，电机输出轴与谐波发生器的配合采用轴孔直连加顶丝锁紧的方式，既保证了扭矩传递的可靠性，也降低了装配难度，不需要额外加工定制联轴器就能完成动力传递。安装边界上，整套结构的安装孔位完全匹配标准Nema24步进电机的端面安装尺寸，也就是安装孔中心距42mm的标准规格，电机侧的安装螺孔深度适配常规M3安装螺丝的拧入深度，谐波输出端的连接臂预留了多组安装孔位，能够直接对接末端执行件的安装需求，不需要额外加工转接板。

　　考虑到很多教学场景、个人DIY场景会采用3D打印方式制作结构件，这套结构的非受力安装件壁厚做了针对性优化，采用PETG或者ABS材料打印时，壁厚设置在3mm以上就能满足常规小负载工况的强度需求，特意规避了PLA材料易磨损、抗蠕变差的问题，在轴系配合面、安装螺丝孔位都做了局部加厚处理，避免反复拆装导致的孔位滑丝、配合面磨损。结构的走线空间也做了预留，电机的动力线、编码器线可以从安装座的侧边缺口引出，不会和回转的输出臂产生运动干涉，输出臂的回转范围可以根据实际需求调整机械限位，安装座上预留了限位开关的安装位，用户可以根据自己的工况加装原点限位、硬限位结构，不需要额外在外部搭建限位支架。

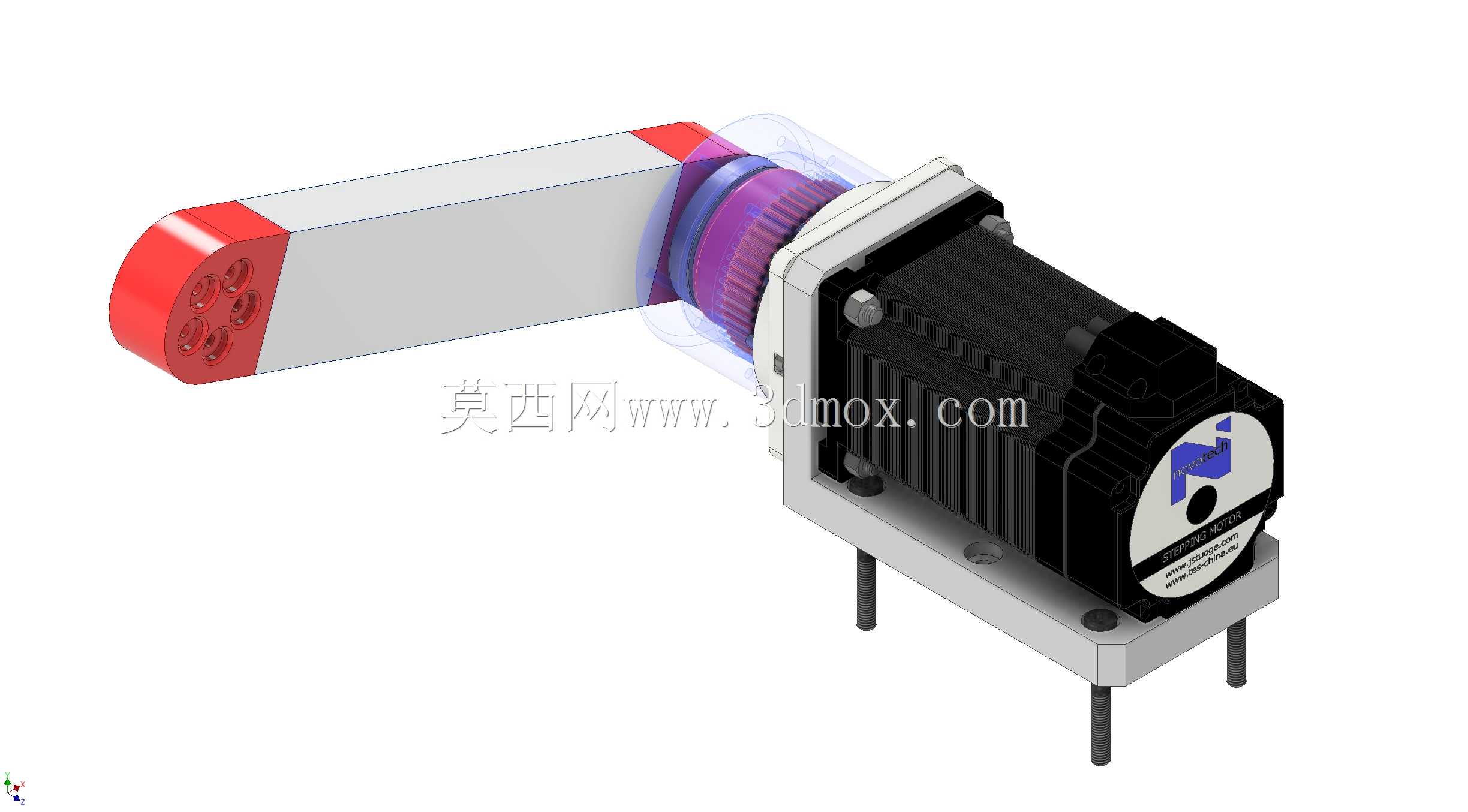

　　从传动特性来看，这套直连结构没有额外的中间传动环节，动力传递路径短，传动效率比分体式带传动、齿轮传动连接的结构更高，也避免了中间传动件带来的背隙累积，能够保证输出端的回转精度，在需要精准定位的小型回转工况下，不需要额外做背隙补偿就能达到不错的定位效果。安装时只需要先将谐波发生器与电机输出轴锁紧，再把电机固定到连接法兰上，最后将谐波柔轮、刚轮的固定件与安装座锁紧即可，整个装配过程不需要复杂的工装调整，普通的内六角扳手就能完成全部装配工作，后期维护时也可以单独拆解电机或者谐波单元，不需要将整套结构从设备上完全拆除，降低了维护的拆装工作量。

　　针对实际工况的受力情况，连接座的受力筋做了针对性布置，在电机安装面与谐波安装面的衔接位置设置了三角加强筋，能够承受输出端径向负载带来的弯矩，避免长期负载下连接座出现变形，导致轴系卡滞、传动精度下降的问题。输出臂的连接端面采用平面定位加孔位销接的设计，末端执行件安装后不会出现相对滑移，保证负载安装的位置精度，所有的安装孔位都做了沉头设计，螺丝安装后不会突出安装面，避免和周边结构产生运动干涉。
