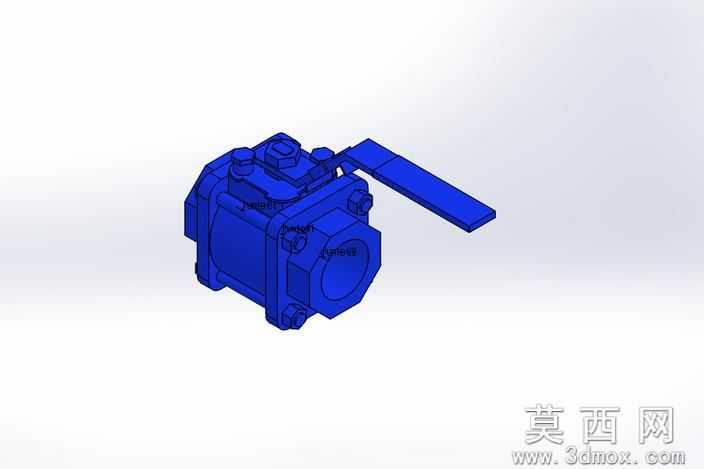

斯派莎克M10SiISO手动球阀三维结构设计

本作品为斯派莎克M10SiISO型手动球阀的三维参数化建模成果，建模过程严格遵循ISO管路连接标准，还原实物的装配逻辑与结构细节。建模阶段以实物测绘尺寸为基准，先构建核心的球体密封副结构，精准绘制球体的通孔流道、密封面的圆弧过渡特征，保证流道通径与连接端口的同轴度公差符合工业阀门的设计要求；随后依次构建阀体的多段式腔体结构，阀体两端的内螺纹连接端口做了细节的螺纹牙型特征还原，阀体外部的加强筋、安装定位凸台均按照实物比例建模，避免出现结构失真。针对阀杆与阀体的动密封部位，建模时还原了填料函的阶梯槽结构、填料压盖的螺栓连接点位，清晰展示阀杆的扭矩传递结构与防飞出设计特征。手柄部分采用长杠杆式结构，建模时还原了手柄与阀杆的扁方连接结构、手柄末端的防滑握持造型，以及手柄表面的品牌标识浮雕特征，保证外观辨识度。材质渲染阶段，阀体与金属结构件采用铸钢哑光金属材质，调整材质的粗糙度与金属度参数，还原铸钢件表面的细微颗粒质感；密封件部位采用深色聚四氟乙烯材质，添加轻微的半透明质感区分金属与非金属部件；手柄部位采用蓝色工业烤漆材质，调整高光参数还原漆面的光滑质感，同时在边角处添加轻微的磨损做旧效果，提升模型的真实感。装配阶段严格按照实际装配顺序完成组件配合，添加同轴度、重合度等配合约束，保证手柄转动时可带动球体完成90度的启闭动作，清晰展示球阀全开、全闭状态下的流道通断逻辑。整体建模过程兼顾工业设计的严谨性与展示效果，既还原了阀门的内部流道、密封结构、连接点位等工程细节，也通过材质与光影渲染提升模型的可视化效果，可用于管路系统的装配模拟、阀门产品的结构展示、工业阀门的教学演示等场景，帮助使用者直观理解手动球阀的工作原理与结构组成。
