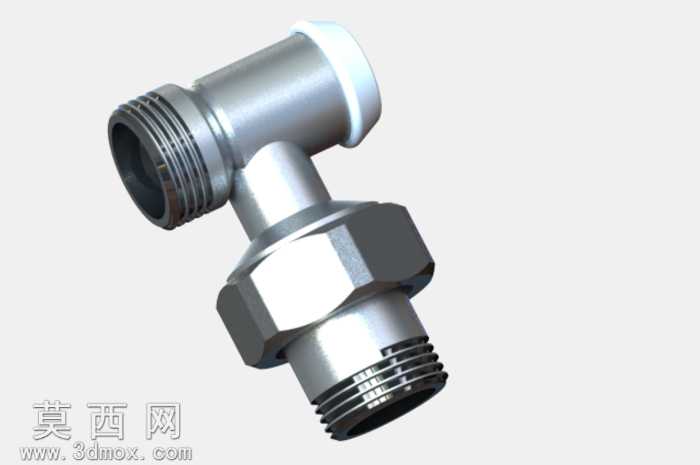

1/2英寸直角锁闭阀结构三维设计

本作品为1/2英寸规格直角式锁闭阀的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械管路配件的通用设计规范，精准还原该类阀门的实际结构特征与装配逻辑。建模初期先梳理角式锁闭阀的功能需求：作为管路系统中控制通断、具备锁闭防护功能的连接件，需要同时满足90度转向管路的对接需求、密封防漏要求以及锁闭管控的结构特性，因此先确定整体的L型通道路径，以1/2英寸通用管螺纹的尺寸参数为基准，划定各段流道的通径、壁厚参数，保证流体通行的有效截面积符合民用管路系统的通用标准。建模过程中采用多实体分步构建再装配约束的方式，首先制作两端的外螺纹接头部分，严格遵循管螺纹的牙型、螺距参数，通过螺旋扫描特征生成真实的螺纹牙结构，而非简单贴图示意，保证对接结构的尺寸准确性；中部的六角拧动部位采用拉伸切除结合倒角处理，还原五金件的加工棱角，同时对边角做微小倒圆处理，模拟实际金属加工后的去毛刺工艺效果；上部的阀帽部分做白色非金属材质区分，对应实际产品中的塑料防护封盖结构，封盖与阀体衔接处做卡扣限位结构，还原锁闭阀的防护封盖装配逻辑。材质渲染阶段，阀体主体采用哑光镀锌金属材质，调整金属粗糙度、反射率参数，还原锌合金压铸件经表面处理后的细腻金属质感，螺纹部位做细微的纹理凹凸处理，模拟螺纹加工后的刀纹痕迹，六角部位的受力面做轻微的高光差异处理，模拟金属件装配拧动后的细微磨损质感，白色阀帽采用半哑光硬质塑料材质，添加极细微的颗粒质感，避免塑料材质的廉价塑料感，整体渲染采用柔和的工作室打光方案，通过多盏面光源消除结构死角的死黑区域，清晰展现阀体的L型转折结构、中部六角操作位、两端外螺纹接头的结构层次。结构设计上，阀体内部流道做平滑圆弧过渡处理，避免直角转折带来的流体阻力激增问题，阀体中段的锁紧螺母结构做可活动的装配约束，还原实际产品中螺母可旋转锁紧的装配关系，各部件的衔接缝隙控制在0.1mm以内，既还原实际产品的装配间隙，又避免缝隙过大导致的模型失真。整体建模全程以实际工业产品的尺寸参数为依据，未做夸张的艺术化修改，所有结构特征均服务于阀门的实际功能，可用于管路系统的装配模拟、产品展示以及相关五金配件的设计参考。
