东风天龙重型载货牵引车三维结构设计

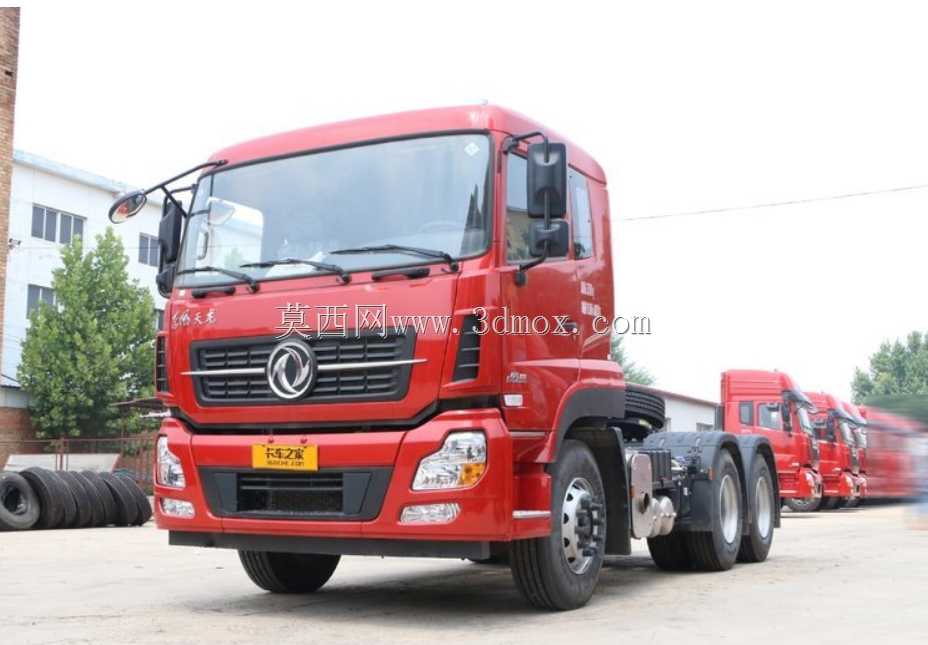

　　这款重型牵引车头的三维建模，核心围绕干线长途物流、大宗物资转运、工程配套运输等实际作业场景展开，建模过程中优先还原了车辆在实际运营中的结构合理性与装配边界，没有做脱离工程实际的夸张化外观处理。从实际用途来看，该车型主要承担公路干线的中长途货物牵引运输，可适配栏板挂厢、仓栅挂厢、集装箱骨架、冷链挂厢等多种上装挂载单元，也可通过改装适配工程领域的重型设备转运、危险品运输等细分场景，建模时充分考虑了不同挂厢对接的安装接口通用性，预留了符合行业通用标准的牵引销安装位、气路电路对接端口位置，确保模型可直接用于后续挂厢匹配、改装方案验证等设计环节。

　　在功能特性的还原上，建模优先梳理了重卡运营中的核心功能模块：高顶驾驶室的空间布局还原了长途驾乘的休息区、操控区的分区结构，前脸的进气格栅开孔位置与尺寸完全匹配实车散热需求，保险杠集成了雾灯、踏步位、拖车钩安装位的结构，没有为了外观美观省略实际运营中必备的结构细节。底盘部分的建模严格遵循实车的轴荷分配逻辑，6x4的驱动布局下，转向桥、驱动桥的安装位置，钢板弹簧悬架的行程空间，车架纵梁的截面尺寸与打孔位置，都参考了实车的装配边界做了还原，油箱、尿素罐、蓄电池组、排气后处理装置的布局完全避让了悬架跳动、转向轮最大转角的干涉空间，同时预留了后期加装淋水器、工具箱等附属配件的安装余量。

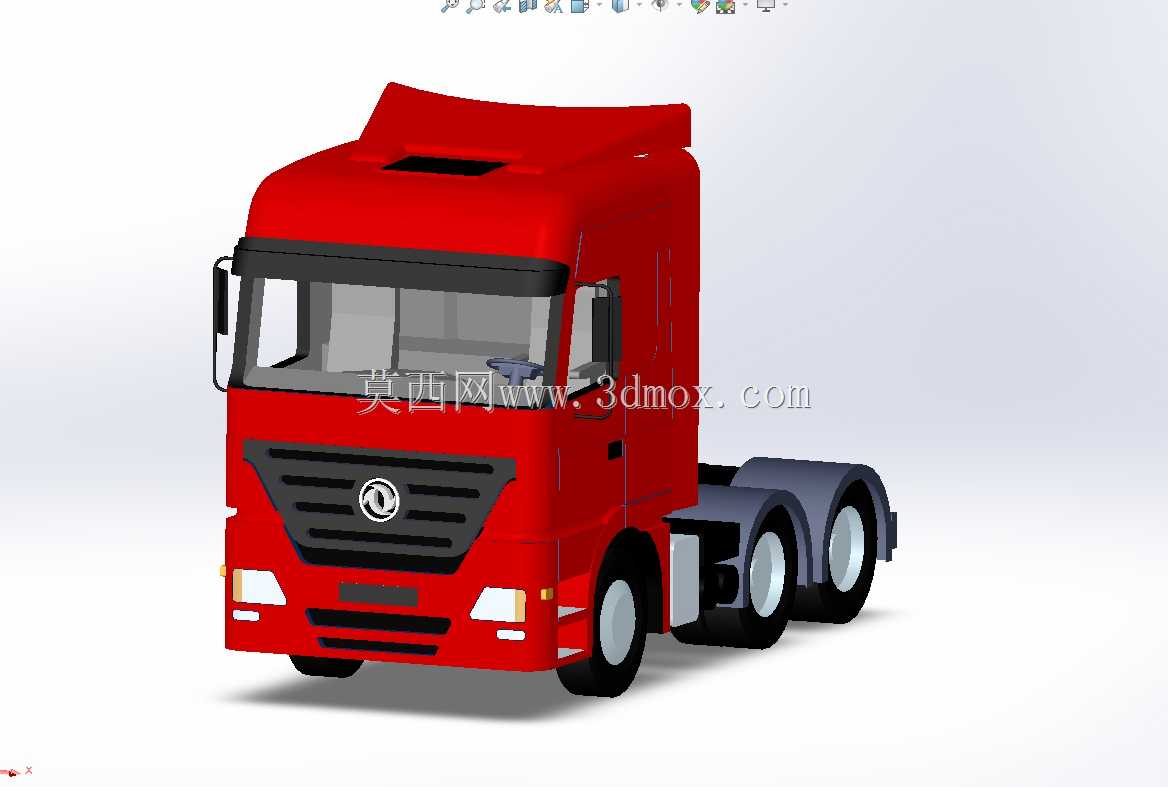

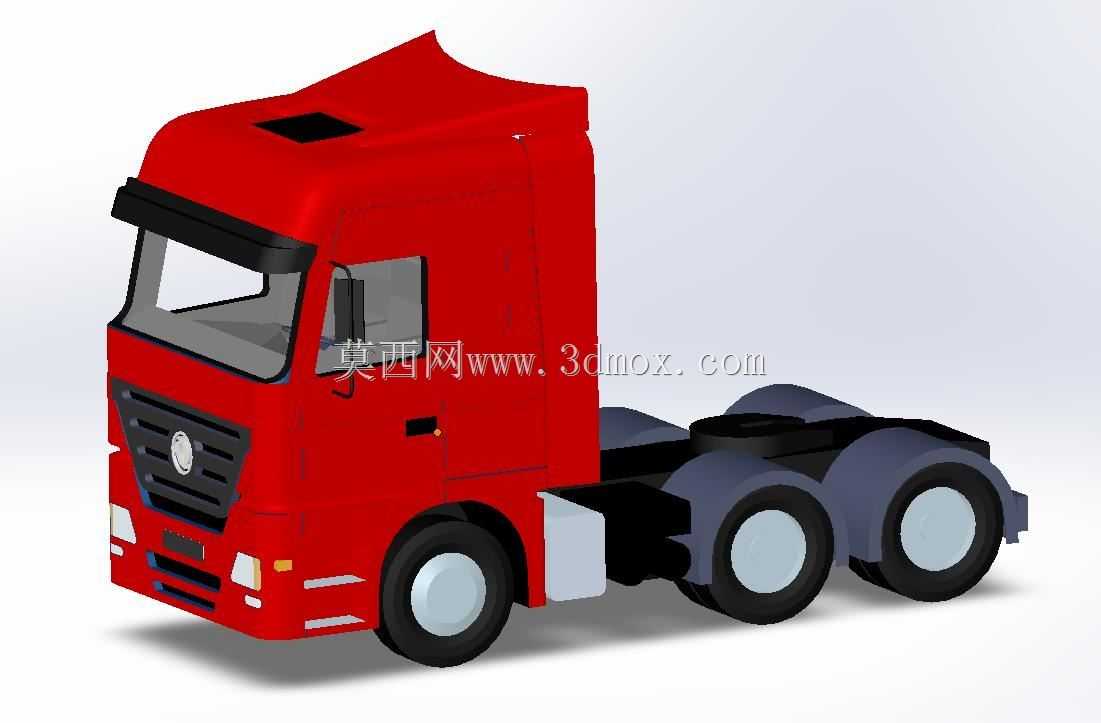

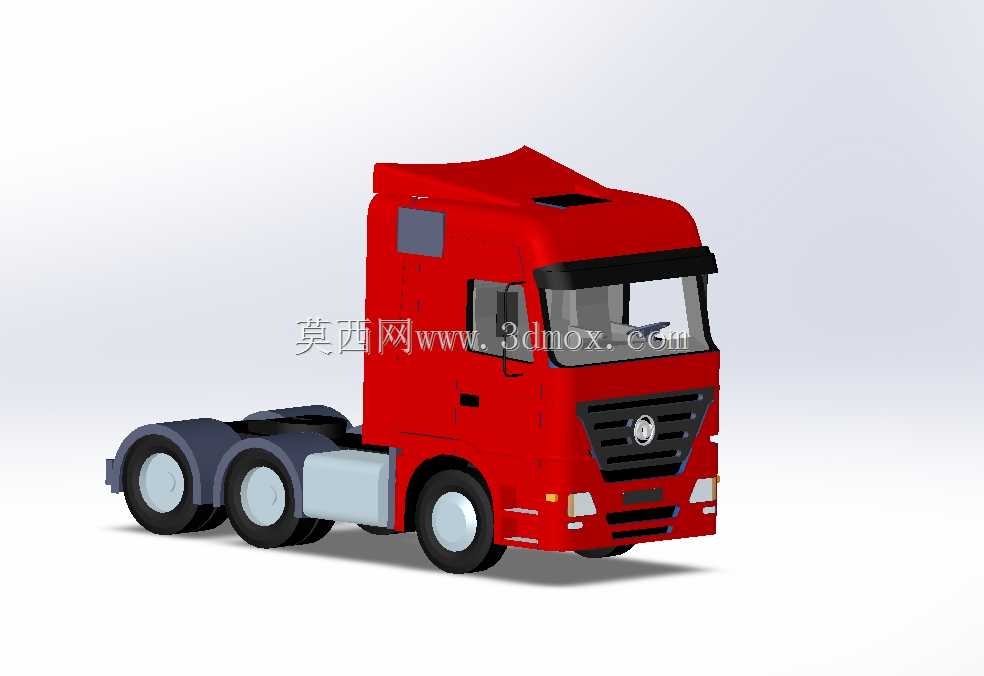

　　设计思路上，整个建模过程没有采用外观优先的曲面建模逻辑，而是从底盘车架的基准开始搭建：首先确定车架上翼面的基准平面，以此为基准对齐驾驶室悬置点、车桥安装位、牵引座安装面的坐标，确保所有底盘部件的安装基准统一，避免后续装配出现位置偏差。驾驶室的曲面建模优先保证A柱盲区、前挡风玻璃倾角、后视镜安装位置符合实际驾驶视野要求，外饰件的拆分完全匹配实车的冲压焊接工艺，比如前面板的可开启结构、车门的分缝线位置、侧导流板的安装角度，都考虑了实际生产中的冲压可行性与装配公差，没有出现无法落地的一体化异形曲面结构。

　　外形尺寸与安装边界的把控是这款模型的核心重点，建模过程中严格核对了重卡外廓尺寸的国标要求，整车长度、宽度、高度的数值控制在法规允许的范围内，牵引座的安装高度匹配主流挂厢的对接高度，驾驶室后围与挂厢前端的安全间隙预留了足够的转向余量，避免满载转向时出现驾驶室与挂厢的干涉。车轮的最大转角参数参考了实车的转弯半径要求，转向拉杆、转向节的运动空间在建模时做了运动干涉检查，确保车轮转到最大角度时不会与翼子板、直拉杆发生碰撞。底盘下方的离地间隙参考了干线物流的常用路况，发动机油底壳、变速箱壳体的最低位置都预留了足够的通过性余量，避免非铺装路面行驶时出现磕碰。

　　针对结构设计从业者的使用需求，模型的各个部件都做了独立的分层处理，驾驶室、车架、车桥、动力总成、外饰件都可以单独拆分导出，方便使用者做局部结构的修改、有限元分析的前处理、或者改装方案的替换验证。比如需要做LNG车型的改装时，可以直接替换油箱位置为LNG气瓶，原有安装位的坐标基准不需要调整；需要做不同轴距的车型衍生时，可以直接调整车架纵梁的长度，移动驱动桥的安装位置，不需要重新搭建整个底盘结构。整个模型的曲面质量也满足工程渲染、方案汇报的需求，所有外露曲面都做了连续性处理，没有出现碎面、破面的问题，可直接导入渲染软件做材质、场景的搭配，用于产品宣传、方案展示等场景。
