拖挂式越野旅居露营挂车结构设计

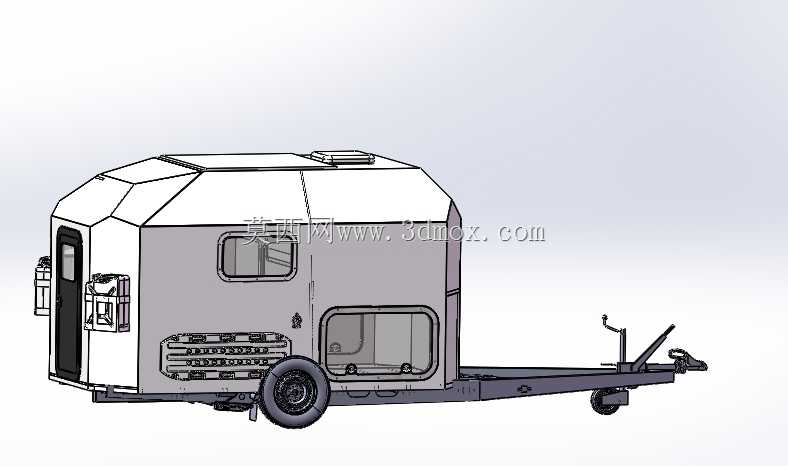

　　这款拖挂式越野旅居挂车的设计，核心瞄准非铺装路面穿越场景下的户外旅居需求，区别于普通公路拖挂房车，其结构设计全程围绕越野工况的抗冲击性、复杂路况通过性展开。从底盘结构来看，牵引连接部位采用加强型三角牵引架设计，架体采用矩形钢管焊接成型，牵引头配备撞击式制动联动结构，同时设置驻车支撑摇臂，在脱离牵引车时可通过手摇机构降下前部支撑轮，实现驻车状态的水平稳定，牵引架与主车架连接位置额外增设斜向加强筋，应对越野路面拖拽时产生的纵向冲击与侧向扭转力矩，避免车架连接部位出现应力集中开裂的问题。底盘行走部分采用单轴重载设计，弹性元件匹配适配越野工况的钢板弹簧结构，搭配大直径越野花纹轮胎，最小离地间隙相较普通公路拖挂提升40%以上，可应对碎石路面、

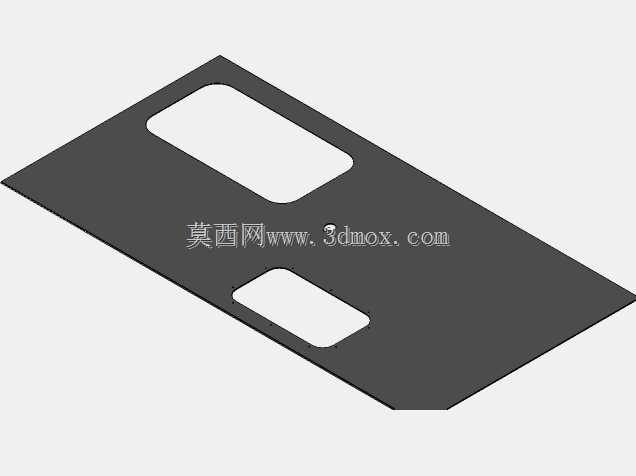

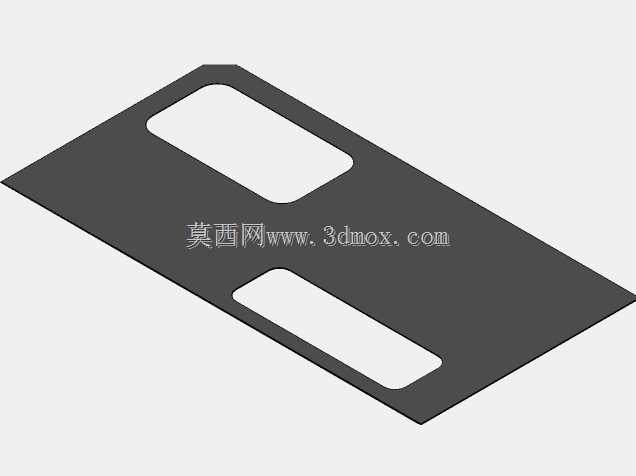

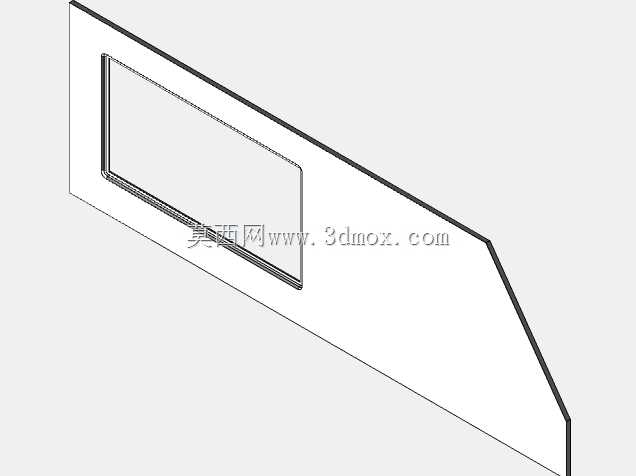

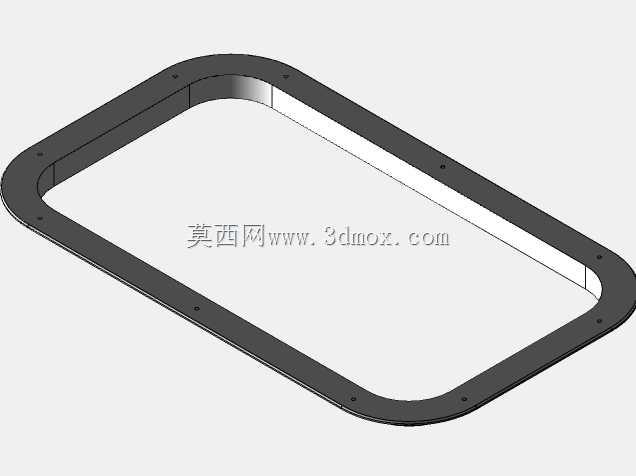

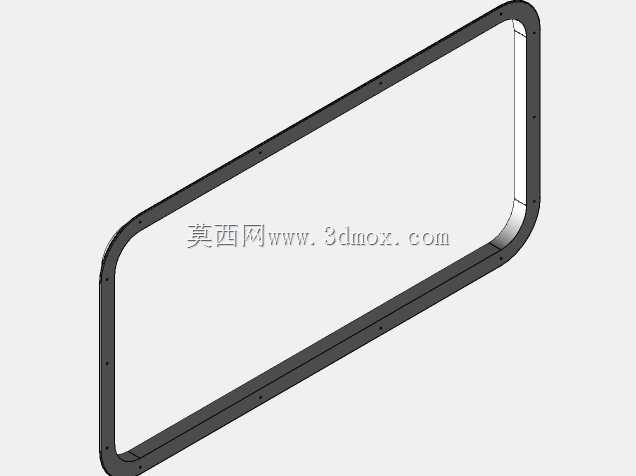

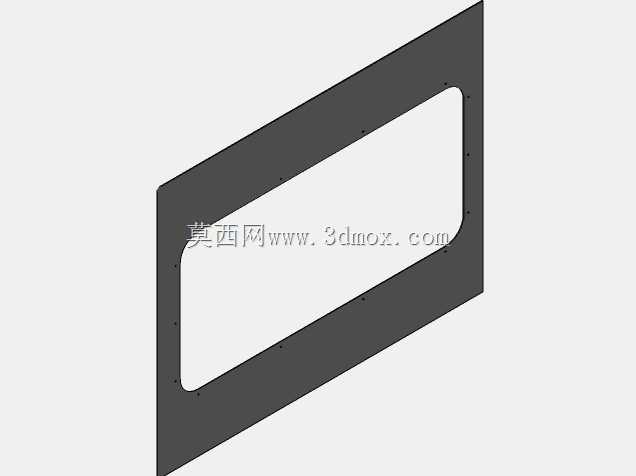

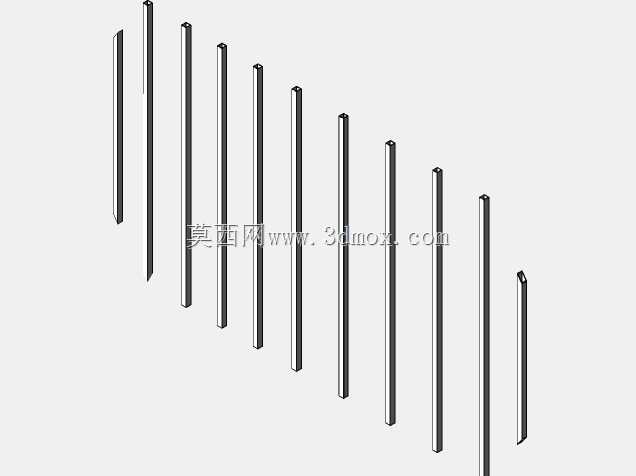

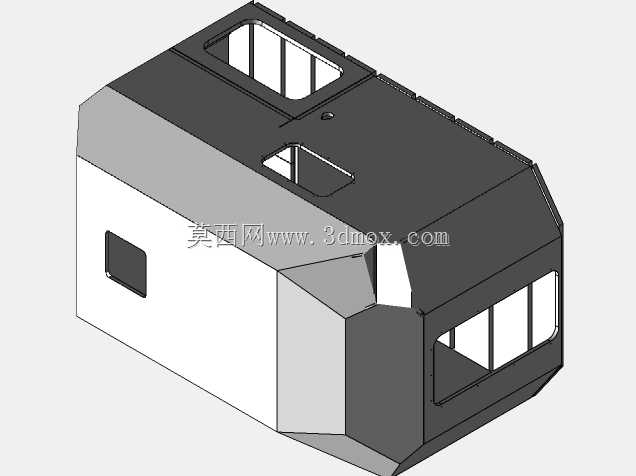

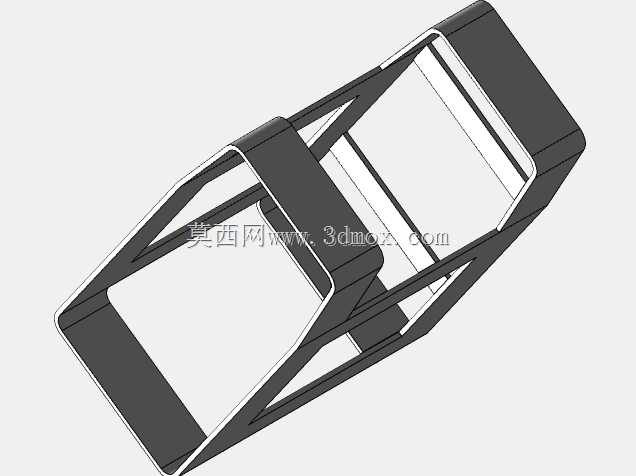

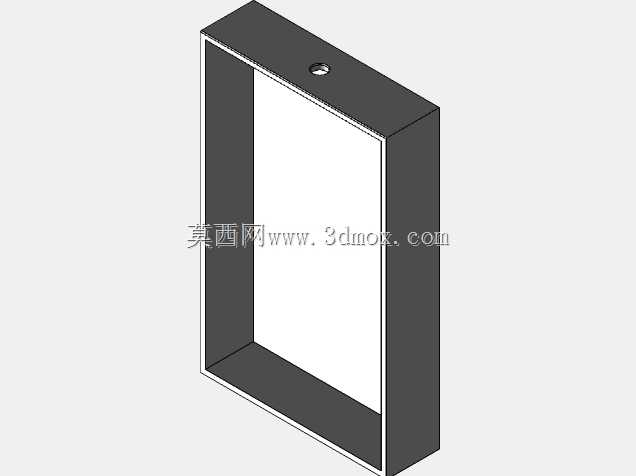

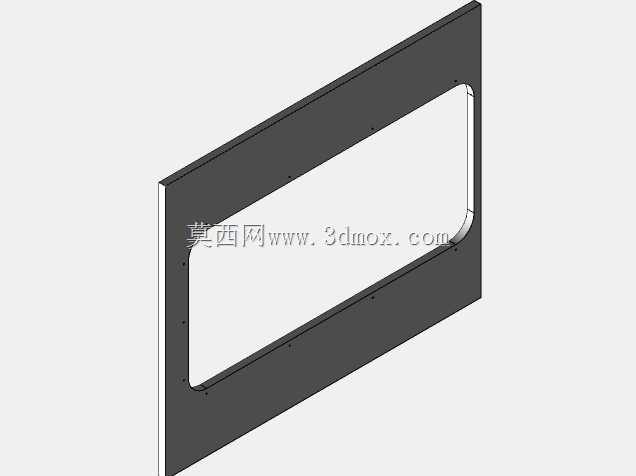

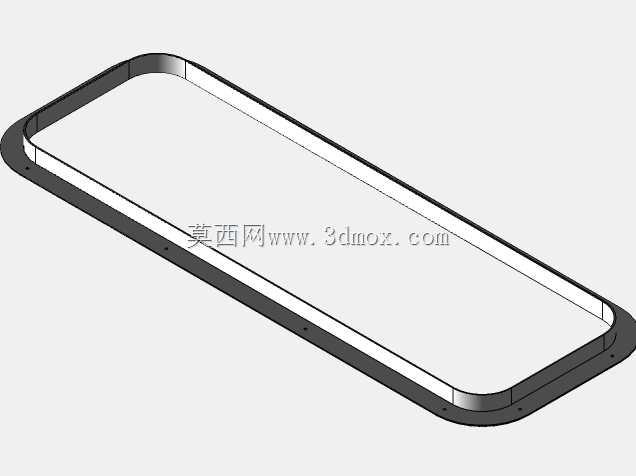

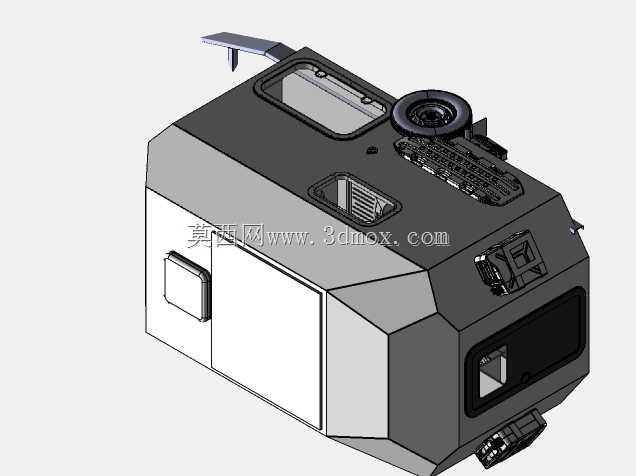

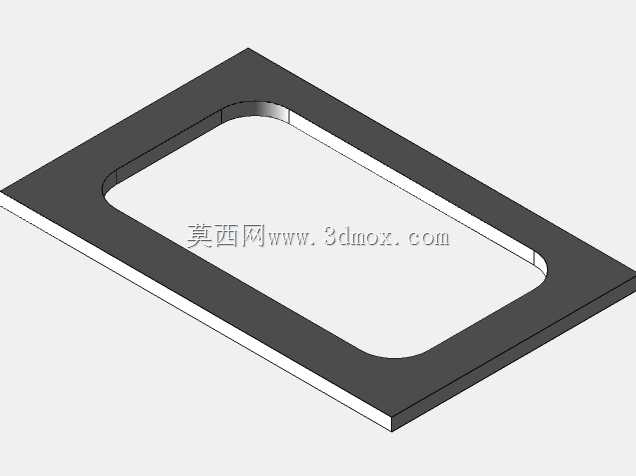

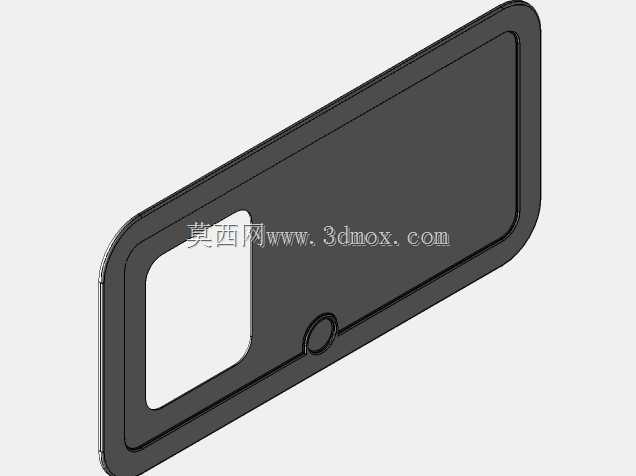

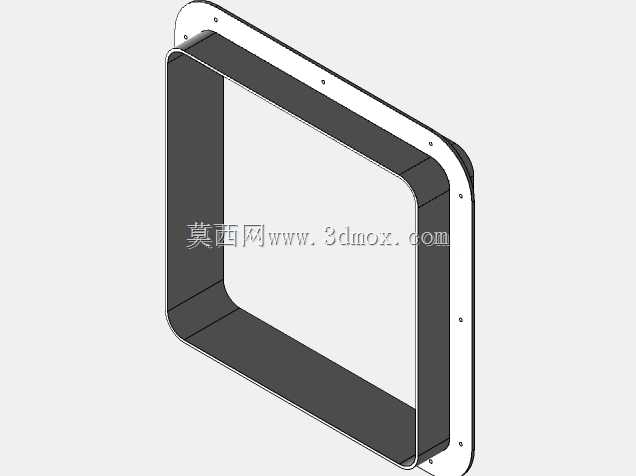

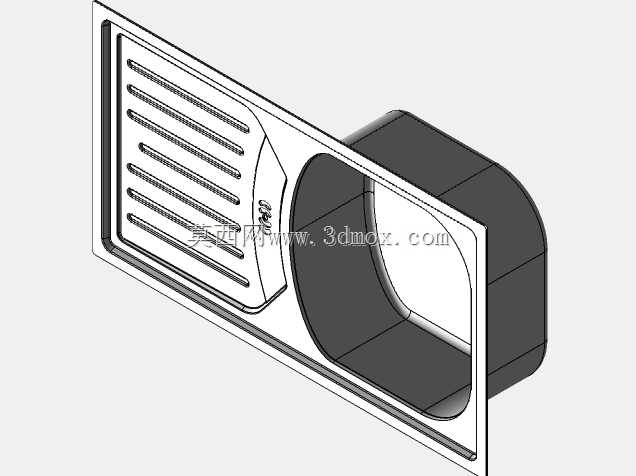

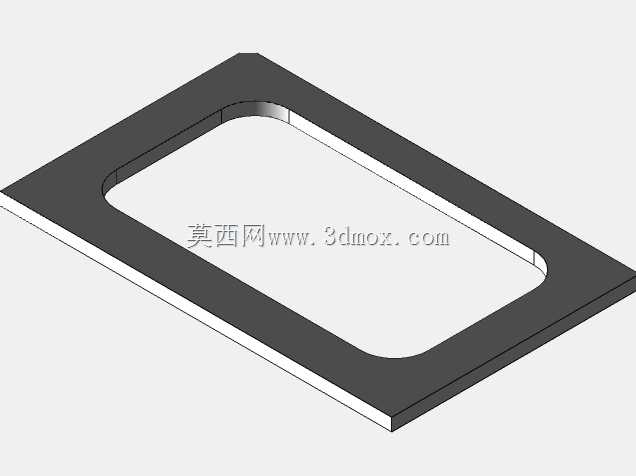

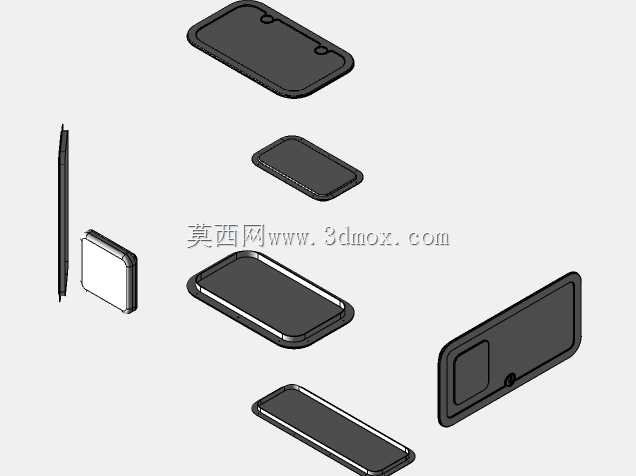

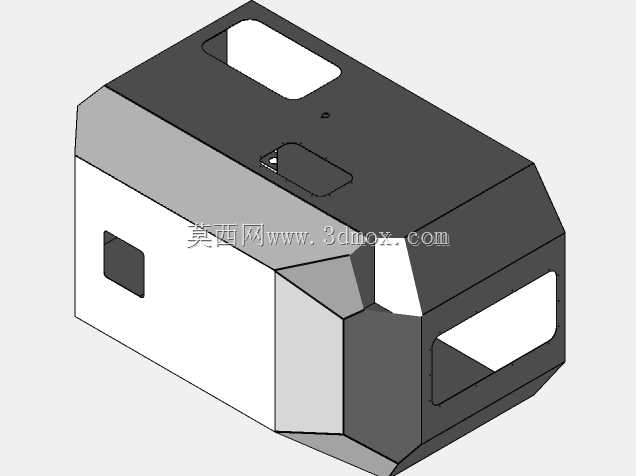

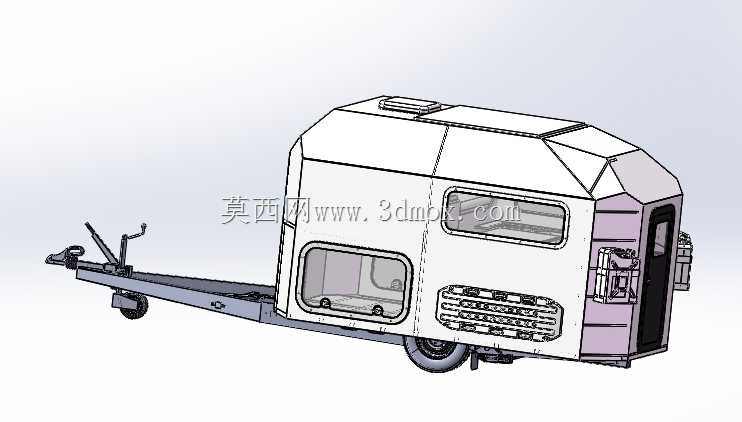

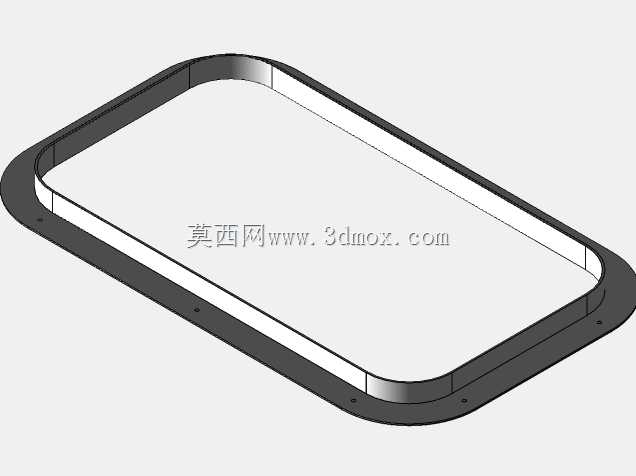

　　浅滩、坑洼非铺装路的通行需求，轮拱位置预留足够的跳动空间，避免极限压缩行程下轮胎与厢体发生干涉。厢体部分采用方管焊接笼式骨架结构，外蒙皮采用轻量化复合板材，在保证结构强度的同时控制整备质量，降低对牵引车拖拽能力的要求。厢体外形采用多折面流线设计，前部做收窄导风处理，降低高速行驶时的风阻系数，顶部设置嵌入式天窗安装位与设备安装平台，可预留太阳能板、车顶帐篷的安装接口。厢体侧面设置多组外推式观景窗，其中侧部下方设置小型外掀窗，对应厢内厨房操作区的通风需求，厢体侧围下部设置通风格栅，对应内部驻车空调、电池组、储物舱的通风散热需求，尾部采用单开门设计，门体集成多层密封胶条，兼顾防尘防水性能，门旁设置外置折叠桌板安装位，可拓展户外操作空间。

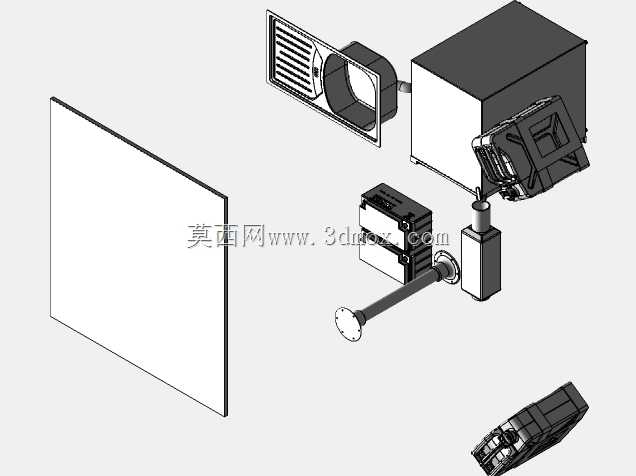

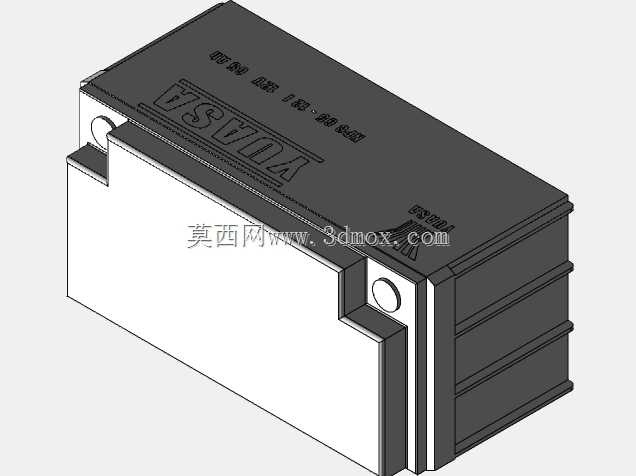

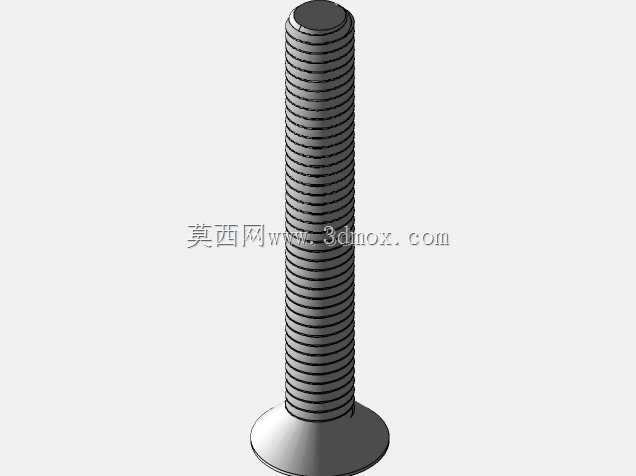

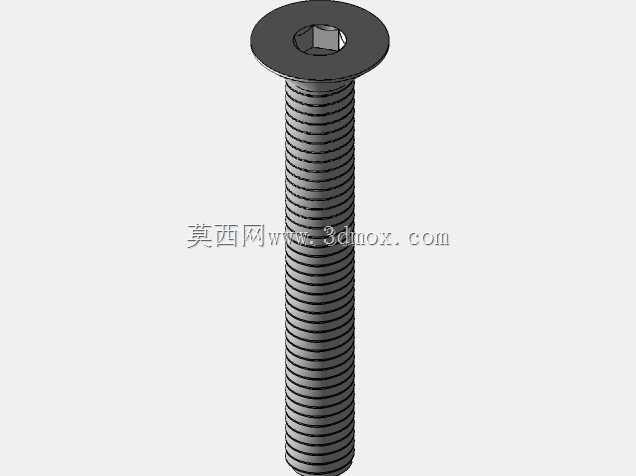

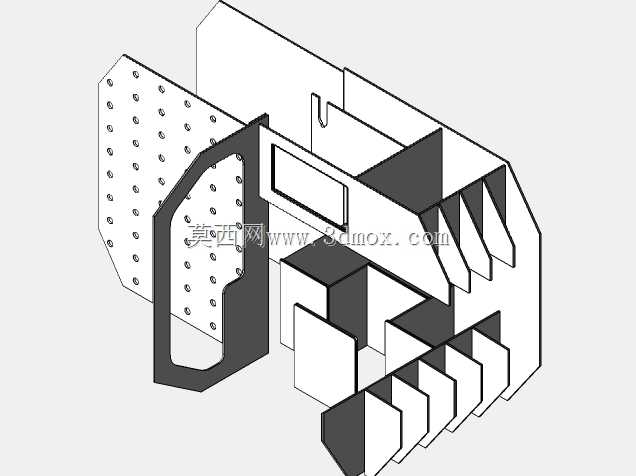

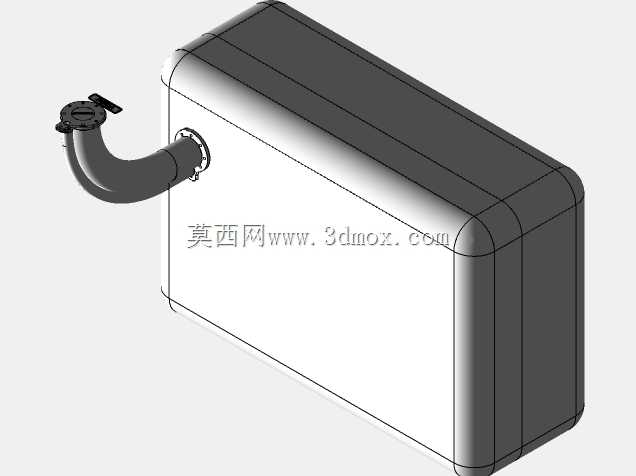

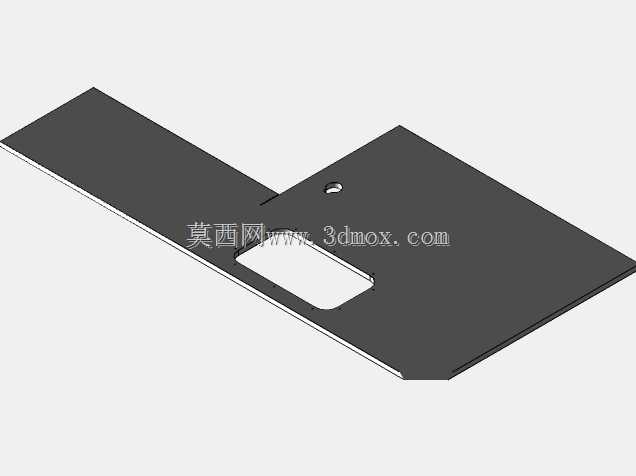

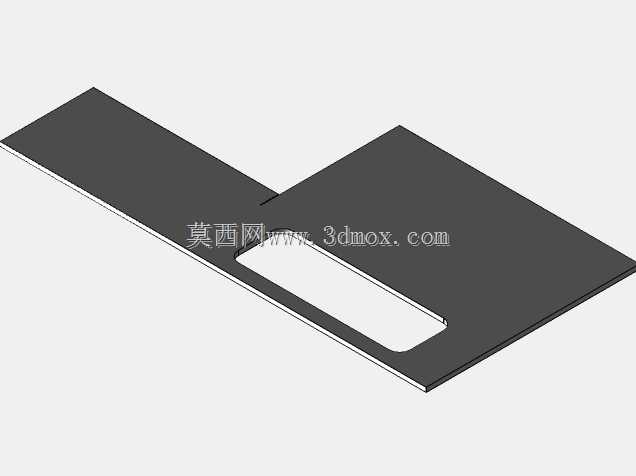

　　厢体内部布局围绕短途旅居的核心功能规划，前部设置固定卧区，侧部分别布置储物柜体、简易厨房操作台面、水电集成模块，所有内部柜体均采用与骨架螺栓连接的固定方式，避免越野颠簸过程中内饰件松动脱落，内部管线全部采用暗藏式布置，沿厢体骨架预留的穿线孔排布，管线外部套设波纹管防护，避免震动磨损导致的管路故障。从安装边界来看，整车牵引销高度匹配常见硬派越野车辆的后拖车钩安装高度，整车宽度控制在2.2米以内，长度控制在4.5米以内，高度控制在2.3米以内，满足常规道路通行的尺寸要求，同时保证在狭窄越野路段的通过性。设计过程中针对车架部分做了载荷分布优化，将水箱、电池组等较重的部件布置在车轴正上方位置，降低整车重心，同时平衡轴荷，

　　避免拖拽过程中出现摆头、甩尾的失稳问题，厢体与车架连接位置采用橡胶减震垫过渡，过滤路面传递到厢体的细碎震动，提升内部旅居的舒适度，同时减少震动对厢体结构的疲劳损伤。这款车型可适配户外越野穿越、郊野露营、长途自驾旅行等多类场景，无需依托成熟营地设施，可独立提供短期旅居所需的休息、储物、简易烹饪的功能空间，相比自行式越野房车，其使用灵活性更高，可在到达露营点后与牵引车分离，不影响牵引车的日常通勤与短途穿越使用。
