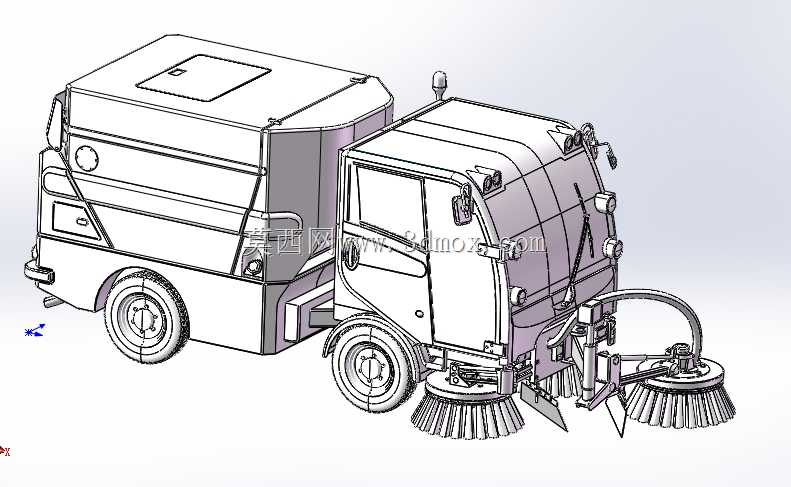

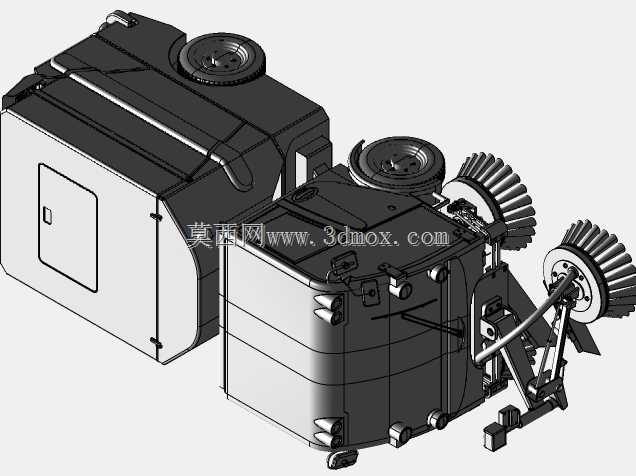

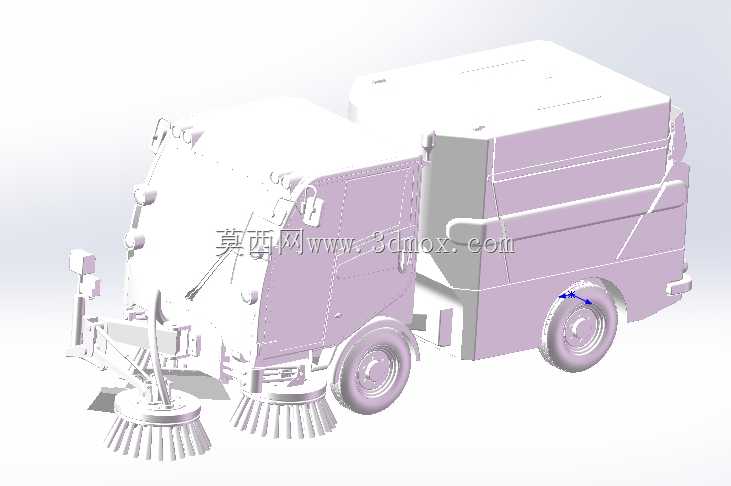

小型电动道路清扫作业车三维结构

　　这款小型道路清扫作业车的三维结构设计，核心围绕城市窄幅道路、背街小巷、园区步道等大型环卫车辆无法覆盖的作业场景展开，区别于传统大型扫路车的宽幅作业逻辑，整车在结构布局上优先考虑通过性与转向灵活性，整车宽度控制在1.2米以内，长度不超过3.5米，转弯半径可压缩至2米级别，能够在人行道、公园游步道、居民小区内部道路、商业步行街等区域顺畅通行，不会对行人通行造成过度干扰，也可适配广场、机场航站楼廊桥区域、地下停车场等封闭或半封闭空间的日常保洁需求。

　　从功能模块的布局逻辑来看，整车采用前置扫刷、中置集尘、后置储料的结构排布，前端的盘式扫刷带有自适应浮动结构，能够根据路面的起伏、路缘石的高度差自动调整扫刷的接地压力，既避免扫刷过度磨损导致耗材寿命缩短，也能防止压力不足造成路面缝隙内的杂物清扫不彻底，扫刷的旋转方向经过匹配设计，可将路面的烟头、落叶、细碎砂石、生活垃圾等废弃物向车身中部聚拢，配合中置的负压吸口直接送入储料舱，不会出现扫刷带起杂物抛洒到已清扫区域的问题。

　　整车的除尘系统采用多级过滤设计，区别于早期清扫车作业时扬尘明显的问题，在扫刷区域设置有喷雾降尘喷嘴，作业时喷出微米级水雾将扫刷带起的浮尘压至路面，不会造成二次扬尘，负压吸口后端设置有过滤滤芯，可将吸入气流中的粉尘拦截在储料舱内，过滤后的洁净空气从车体侧方的排气口排出，即便在人流密集的步行街区域作业，也不会对周边行人造成扬尘困扰。储料舱采用倾斜式卸料结构，舱体与底盘之间设置有液压举升铰链，卸料时可将舱体前端抬起45度，配合舱尾的自动开合闸门，无需人工清理即可将舱内收集的垃圾直接倾倒至指定收集点，大幅降低作业人员的劳动强度。

　　驾驶室的布局采用偏置式设计，为单人作业预留足够的操作空间，驾驶位前方设置有作业操控面板，可单独控制扫刷的升降、转速，负压系统的功率，喷雾系统的开关，驾驶员无需下车即可完成全部作业模式的切换，应对不同路面的保洁需求，比如在落叶较多的秋季可提升扫刷转速与负压吸力，在光滑的石材路面可降低扫刷接地压力避免划伤路面。车身外侧覆盖件采用模块化设计，所有检修点位都预留了快拆式检修门，日常维护时无需拆解大面积覆盖件，即可快速接触到滤芯、液压管路、扫刷驱动电机等易损部件，缩短设备的停机维护时间。

　　底盘部分采用低速电动驱动架构，行走电机与作业电机采用独立供电回路设计，行走系统的动力输出匹配低速作业场景，最高行驶速度不超过25km/h，作业时速度可稳定控制在3-8km/h区间，保证清扫覆盖率，不会因车速波动出现漏扫区域；电池组布置在底盘两侧的配重区域，既平衡了前端扫刷机构的重量，也降低了整车重心，提升车辆在坡道作业时的稳定性，可适配最大15度的坡道作业场景，满足城市立交桥下辅道、小区地下车库坡道等区域的保洁需求。整车的管线布置全部采用隐藏式走线，所有线束、液压管路都布置在底盘纵梁的内侧或覆盖件内部，避免日常作业时被路面杂物剐蹭损坏，也能减少雨水、灰尘对管线的侵蚀，提升设备的长期使用可靠性。在安装边界的设计上，所有外接的作业附件都采用快插式接口，比如侧边的高压冲洗枪、可更换的不同材质扫刷，都可在无需专用工具的情况下快速拆装，方便作业人员根据不同的作业场景快速切换作业配置，比如在清理小广告残留的路面时可换装钢丝刷盘，在塑胶跑道作业时可更换尼龙软刷避免损伤地面。
