仓栅式半挂货运车辆结构设计

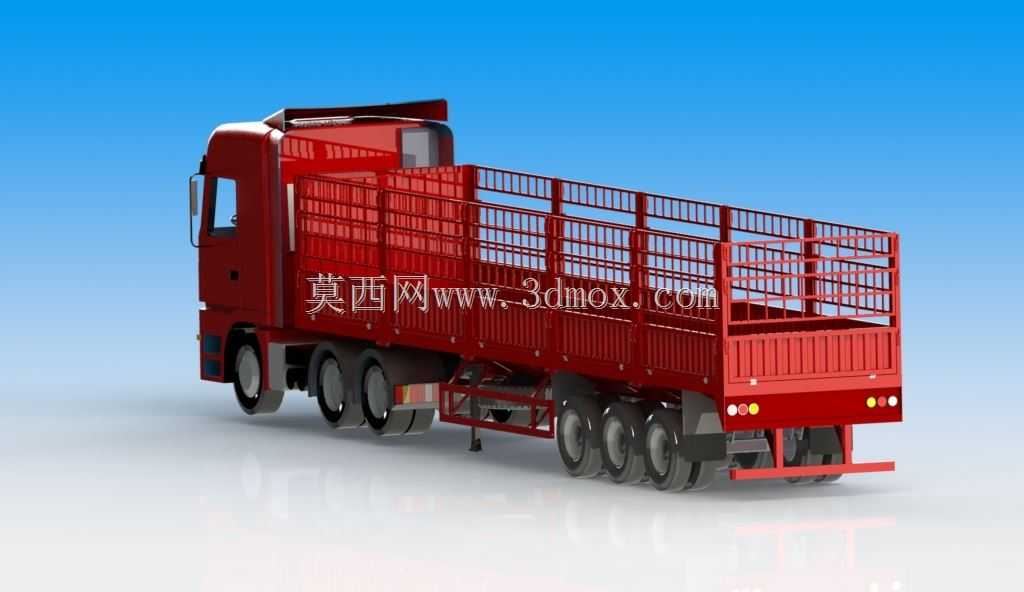

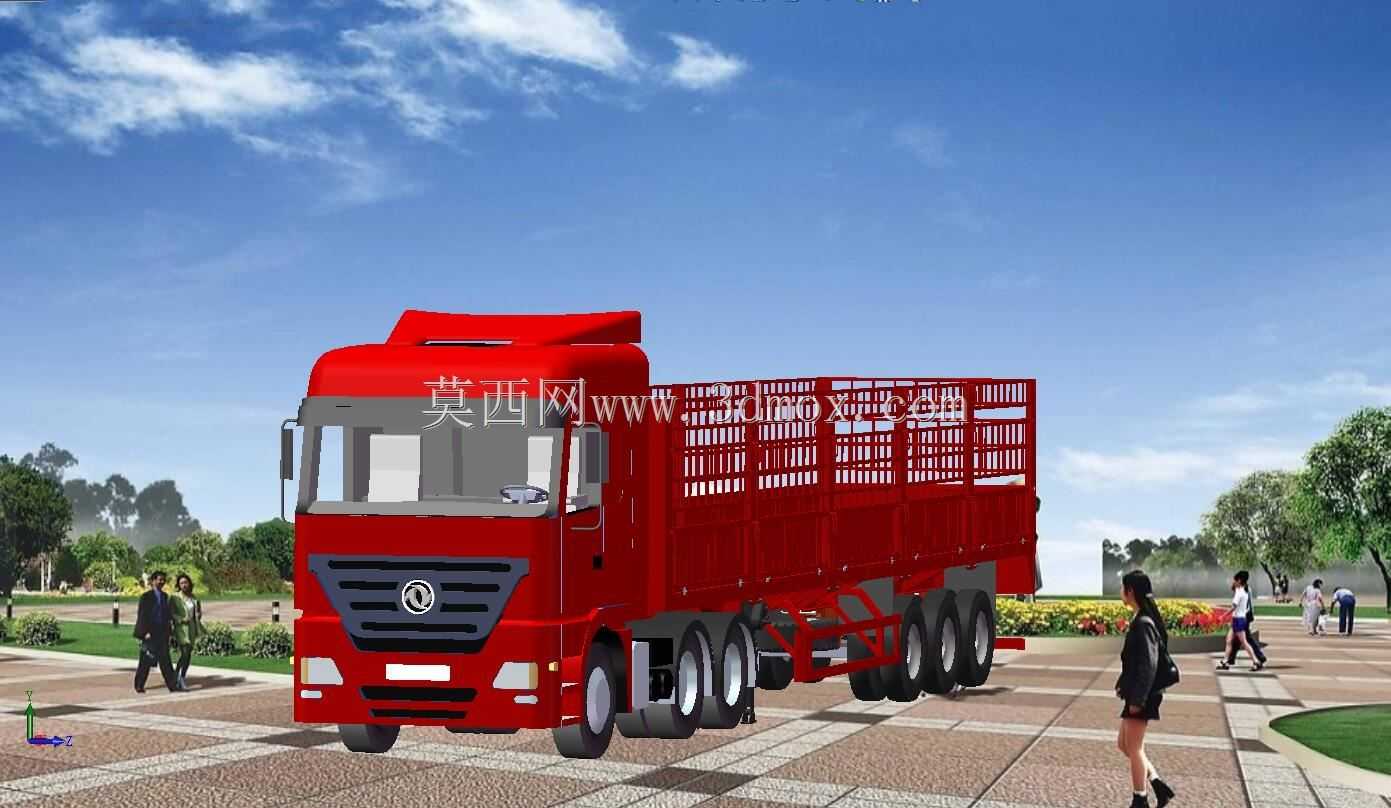

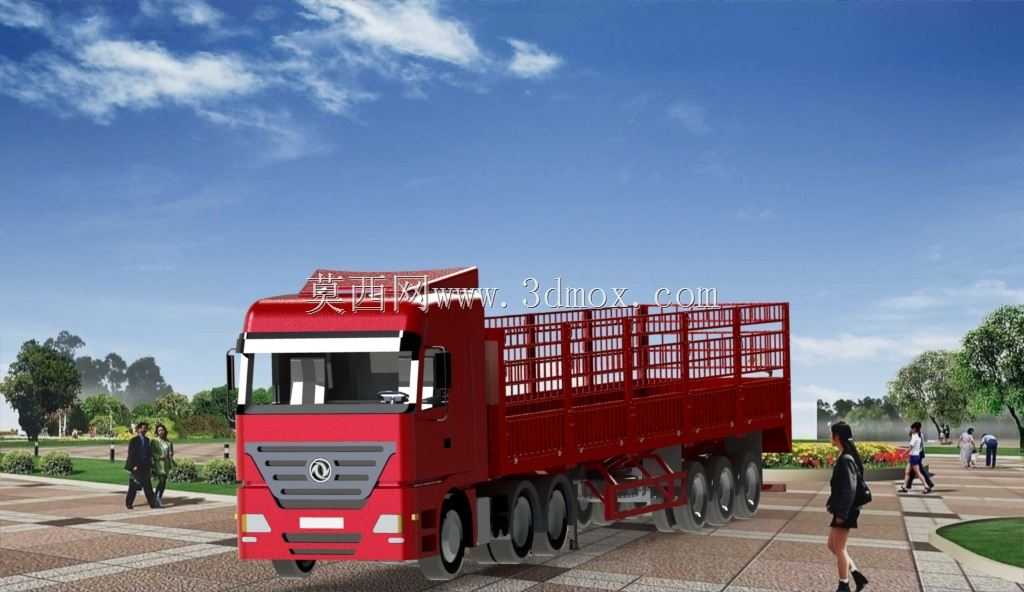

　　本次设计的仓栅半挂车型，核心服务于干线公路货运场景，适配农副产品、轻泡散货、日用百货、家电快件等多品类货物的中长途转运需求，是当前公路零担运输、绿通运输领域应用占比极高的车型品类。不同于封闭式厢挂，仓栅结构的上装能够兼顾装卸效率与货物约束能力，两侧栏板可完全开启，配合仓栅顶部的可开启结构，既支持叉车从侧面整托装卸，也能适配人工从顶部码放散货的作业模式，对于不规则尺寸的轻泡货物，仓栅的栏杆结构能够提供足够的侧向约束，避免运输过程中货物倾落，同时相比全封闭厢体自重更低，能够合规承载更多货物，提升单趟运输的收益空间。

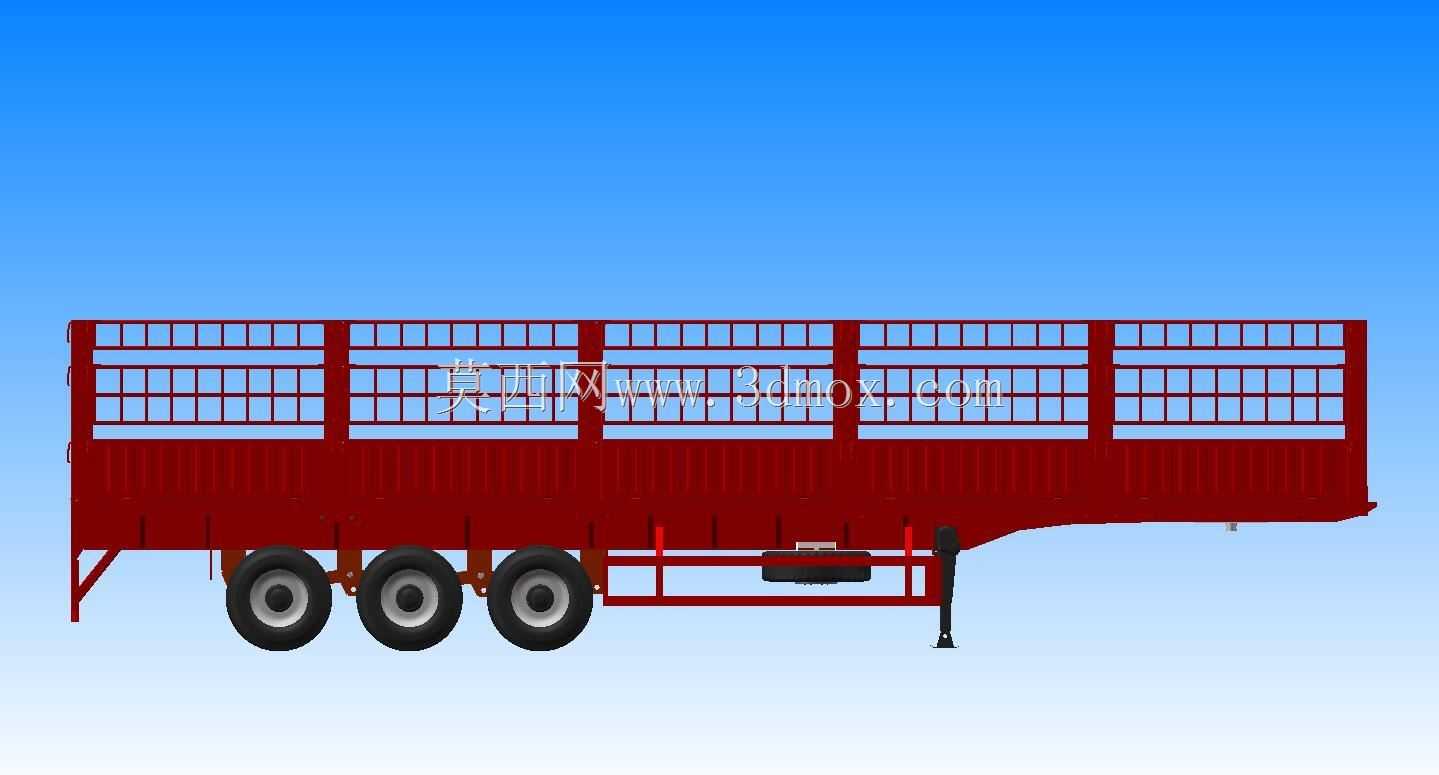

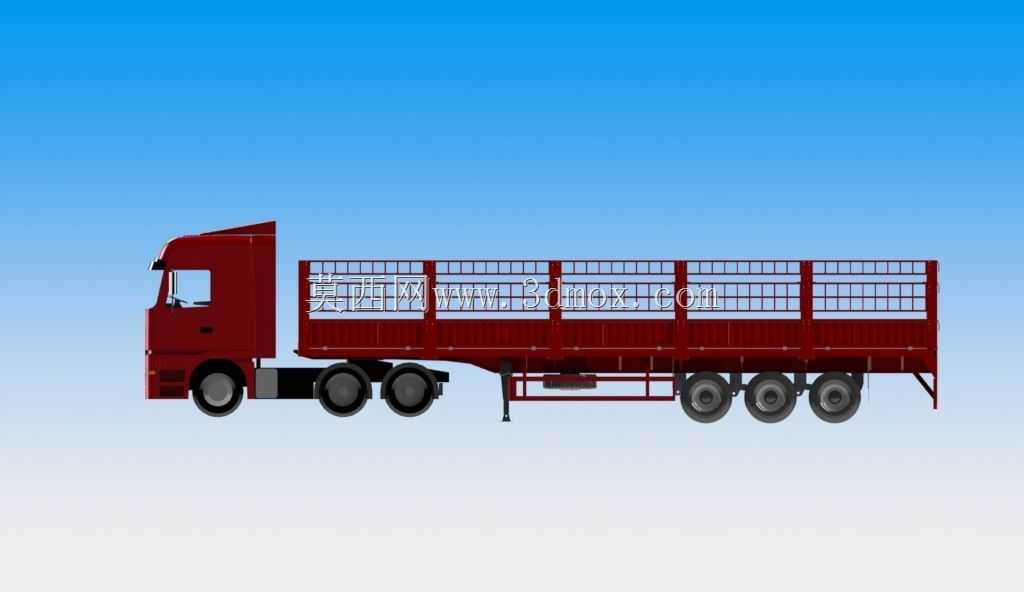

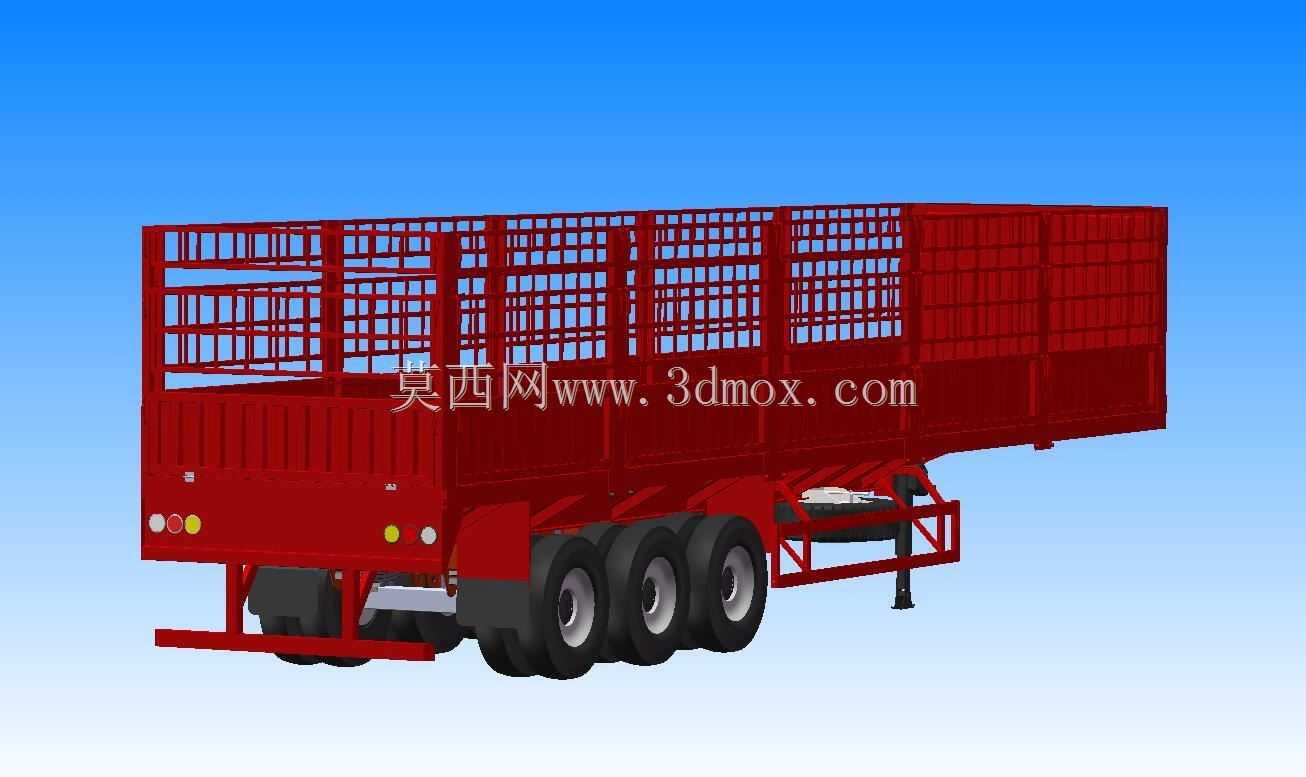

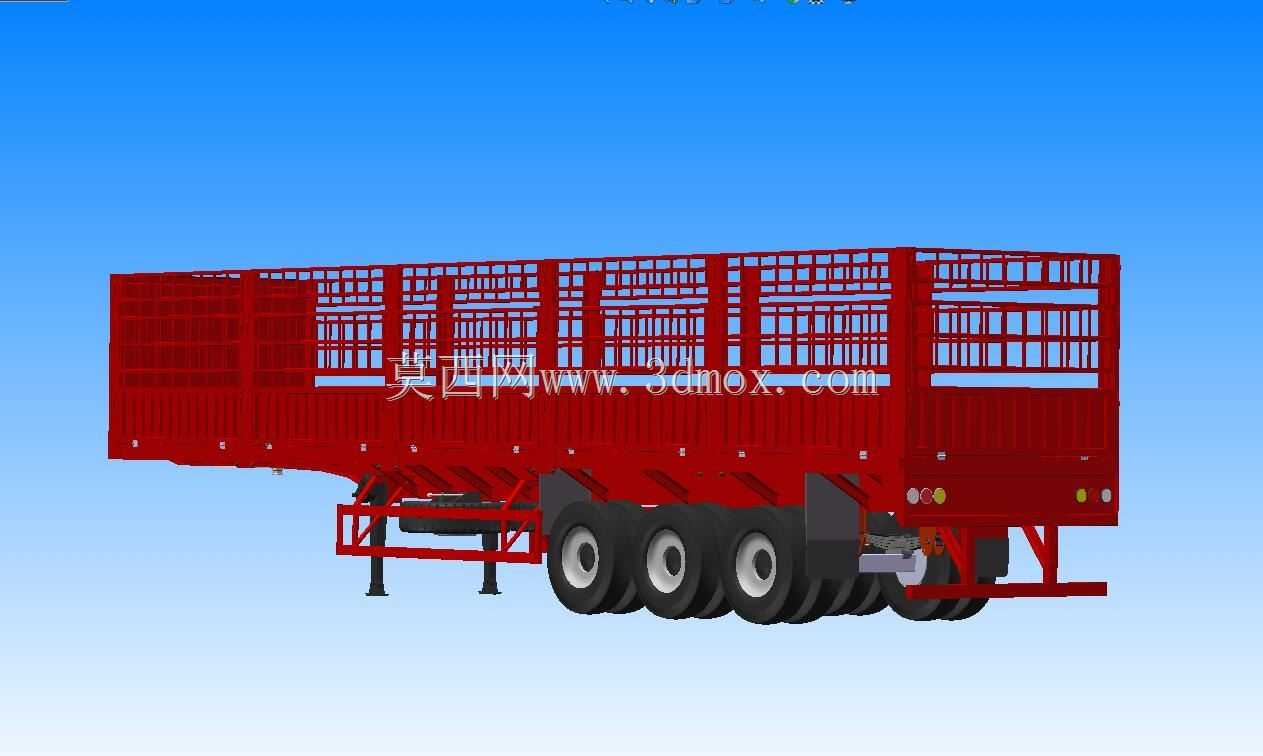

　　从结构设计逻辑来看，整车采用牵引销与主车连接的半挂承载形式，载荷通过牵引销分配一部分至主车后桥，剩余载荷由挂车自身的多组车桥承担，本次设计的车型采用三轴挂车配置，匹配常规6x4牵引主车即可满足总质量限值要求。车架部分采用纵梁贯通焊接结构，纵梁选用变截面高强钢材质，在牵引销区域、车桥悬架安装区域做局部加厚加强，平衡承载强度与整备质量；横梁采用整体贯穿式焊接结构，与纵梁连接位置采用满焊工艺，焊后做抛丸除锈处理消除焊接应力，避免长期重载工况下出现焊缝开裂、车架变形的问题。上装仓栅部分采用矩形钢管焊接成框架结构，栏板高度根据常规货运需求设定，栅条间距经过反复校核，既能够阻挡常规尺寸货物外溢，也不会因为栅条过密增加不必要的自重，仓栅的立柱采用可插拔结构，当需要运输尺寸超宽的大件货物时，可以拆除部分立柱与栅条，拓展载货空间的适配性。

　　悬架系统的设计是这类车型的核心要点之一，本次采用少片变截面钢板弹簧搭配平衡臂的悬架结构，相比传统多片簧结构自重更轻，同时通过平衡臂的力矩分配作用，能够在颠簸路面让多组车桥的载荷保持均匀，避免单桥载荷过大导致轮胎异常磨损、桥壳变形的问题；拉杆系统采用可调式设计，在车辆长期使用出现轴距偏移时，可以通过调整拉杆长度修正轴距，避免轮胎偏磨、行驶跑偏的故障。制动系统采用常规的双回路气压制动，匹配ABS防抱死系统，所有气路管线沿车架内侧布置，预留足够的固定卡扣与防护结构，避免行驶过程中管线被飞溅的碎石击打破损，同时在车架侧面预留储气筒的安装位置，保证制动气压的稳定供给。

　　安装边界方面，牵引销采用标准50号牵引销，安装高度匹配主流牵引主车的鞍座高度，保证挂接后车架前后高度差在合理范围内，避免出现爬坡时挂车尾部擦地、或者车架前倾导致载荷前移的问题；车桥轮距采用公路货运通用尺寸，匹配常规12R22.5规格的轮胎，整车宽度符合道路车辆外廓尺寸限值要求，侧面加装符合规范的防护栏，后部加装防撞防护装置与反光标识，满足上路行驶的法规要求。电气系统采用标准七孔挂车连接线束，与主车的灯光信号系统完全匹配，所有线束采用防水接插件，避免雨天行驶时出现线路短路、灯光失效的问题。

　　在细节设计上，仓栅的边板采用压型钢板制作，提升板面的抗变形能力，所有外露的尖锐边角都做圆弧倒角处理，避免装卸货时划伤作业人员；车架尾部设置爬梯结构，方便人员上下货台检查货物捆扎情况；每侧仓栅设置多个紧绳器安装位，方便用户使用绑带、绳索固定货物，紧绳器采用内嵌式安装，避免突出结构刮擦货物或者影响装卸作业。针对绿通运输的需求，仓栅的栅条预留了足够的通风间隙，能够保证运输鲜活农产品时的空气流通，避免货物在运输过程中闷坏变质，同时仓栅顶部预留了篷布杆的安装位，用户可以自行加装篷布架与篷布，满足雨天运输的防水需求。

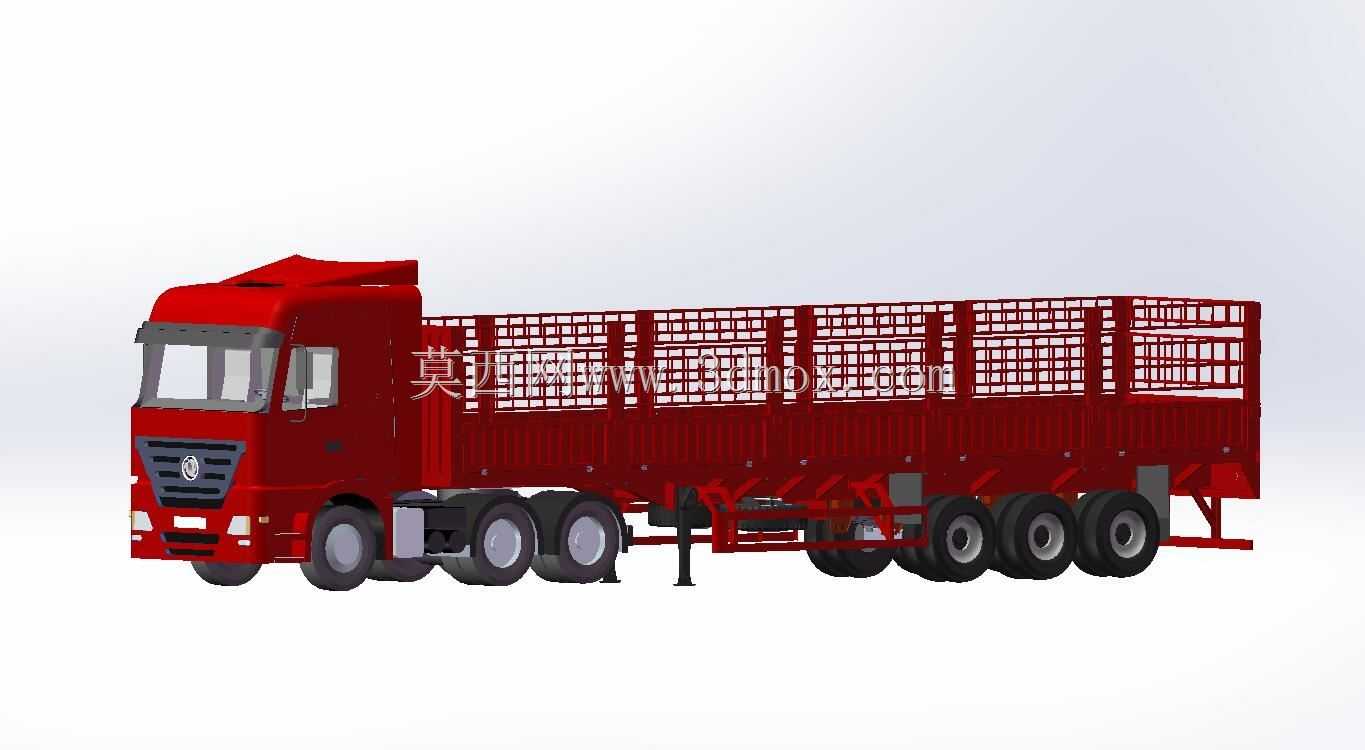

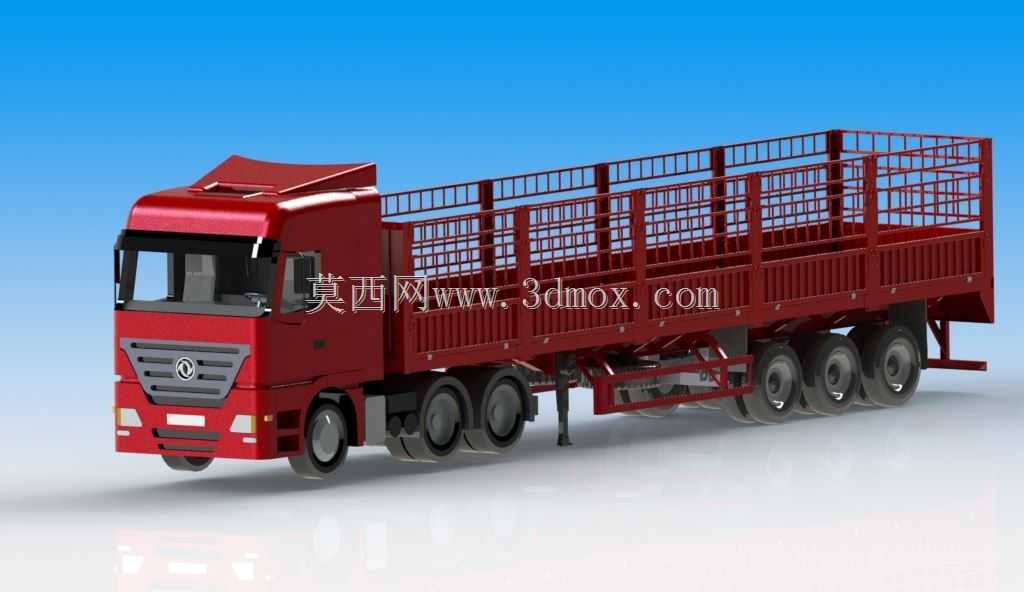

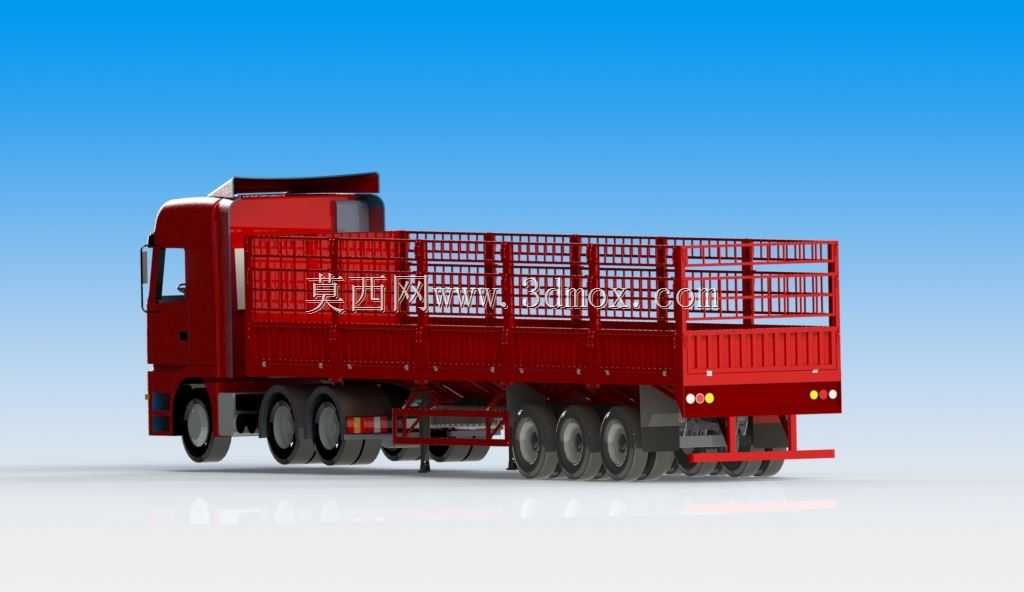

　　整个建模过程严格按照实际生产的工艺逻辑搭建，所有焊接位置预留合理的焊接收缩余量，装配关系完全还原实车的连接结构，转动部件、连接部件的运动间隙都按照实际工程公差设定，既能够用于结构方案的评审验证，也可以作为后续生产图纸输出、改装方案设计的基础参考模型，对于商用车设计人员、货运设备选型人员都有较高的参考价值。
