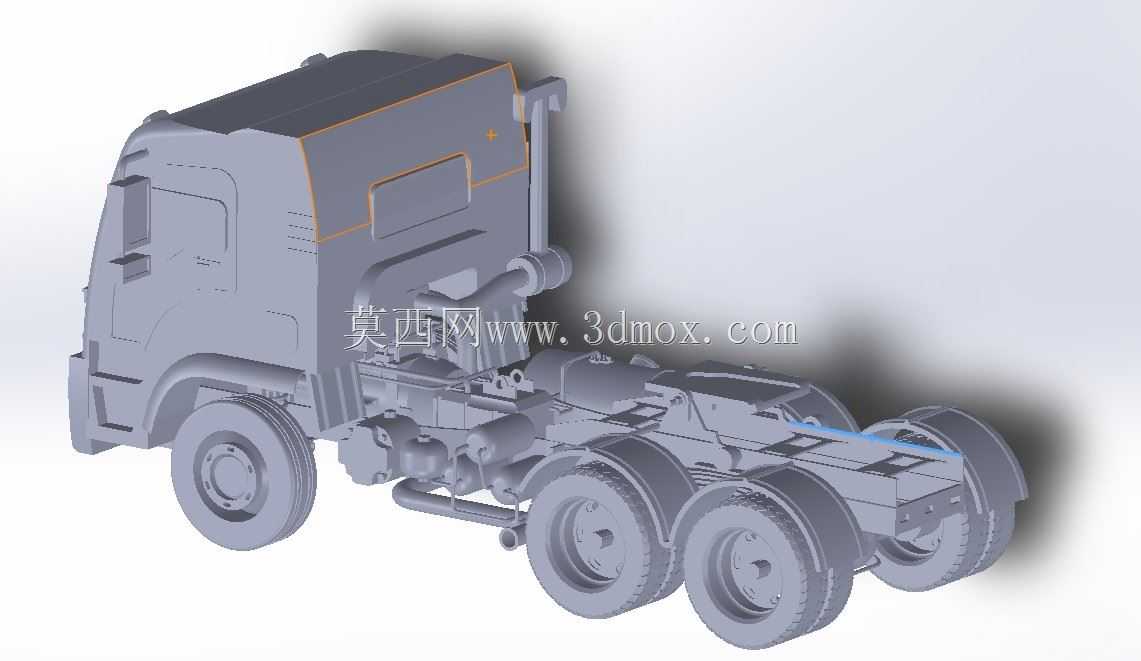

液化石油气运输半挂牵引车头结构

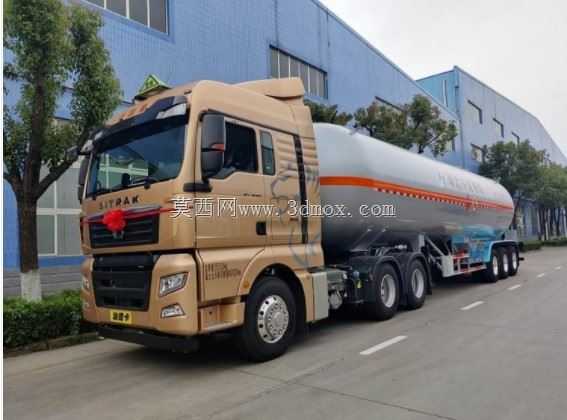

　　该牵引单元采用6x4驱动布局，三轴底盘结构中前轴为转向承载轴，后两轴为驱动承载轴，单前轴的转向设计可以缩小转弯半径，适配化工园区内狭窄道路的通行需求，双驱动轴的配置则可以保证满载49吨总质量状态下，在湿滑路面、坡道起步时拥有足够的抓地力，避免驱动轮打滑带来的安全隐患。底盘部分的管线布局做了针对性预留，除了常规的气制动管路、电路接口之外，还专门预留了罐体紧急切断阀的控制气路接口，以及罐体液位、压力监测信号的线束通道，挂接半挂时可以快速完成管线对接，实现驾驶室内对罐体安全状态的实时监控，不需要额外进行线路改装。设计思路上，整个牵引车头的结构优先考虑可靠性与维修便利性，驾驶室采用高顶平头结构，在保证驾驶员长途驾驶休息空间的同时，在危化品陆路运输领域，液化石油气半挂列车是承担丙烷、丙烯、二甲醚等常温加压液化气体干线配送的核心装备，本次呈现的牵引单元结构，是整套运输装备中负责动力输出、行驶承载与挂接承载的核心部分，区别于普通货运牵引车头，这类适配液化气体罐式半挂的牵引结构，在底盘布局、挂接接口、管线预留上都有明确的针对性设计。从实际应用场景来看，这类牵引单元主要对接常压罐体半挂，运行场景覆盖高速干线运输、城郊化工园区配送、充装站短驳转运等多种工况，需要兼顾长距离高速行驶的燃油经济性、园区内低速挪车的转向灵活性，以及满载状态下的制动可靠性，毕竟液化气体运输属于高危货运场景，整车的结构冗余度设计要求远高于普通散货运输车辆。从功能特性上看，

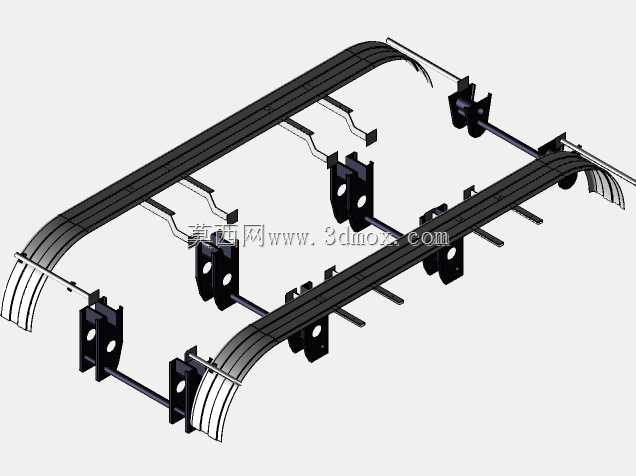

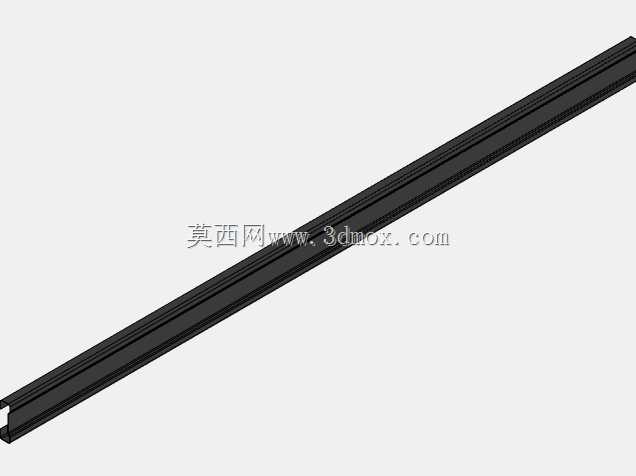

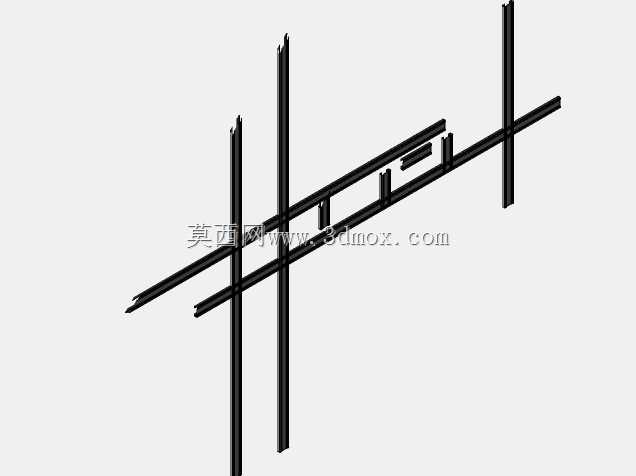

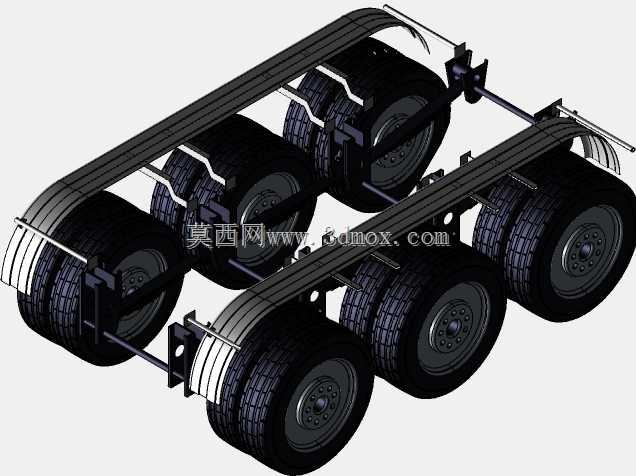

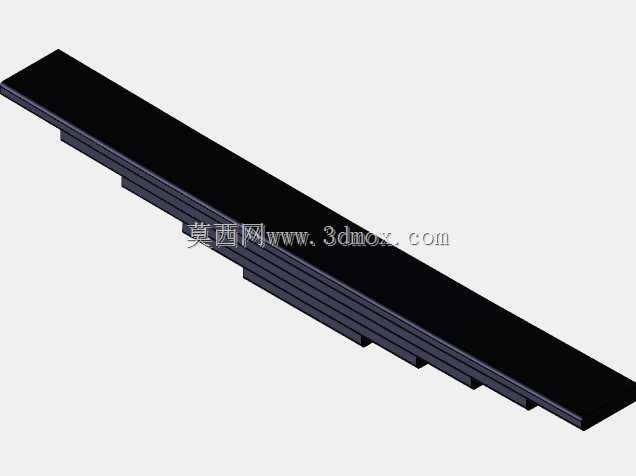

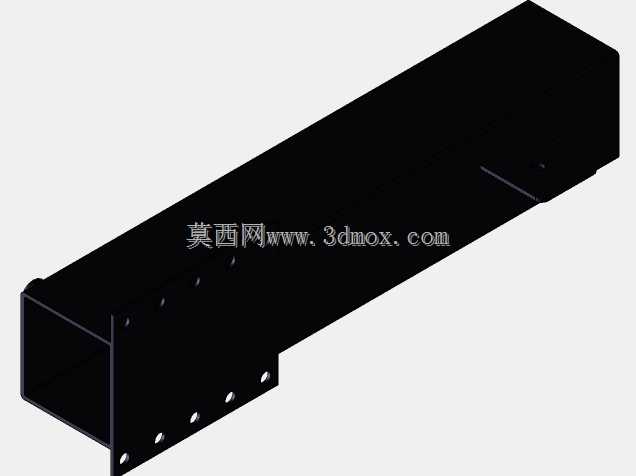

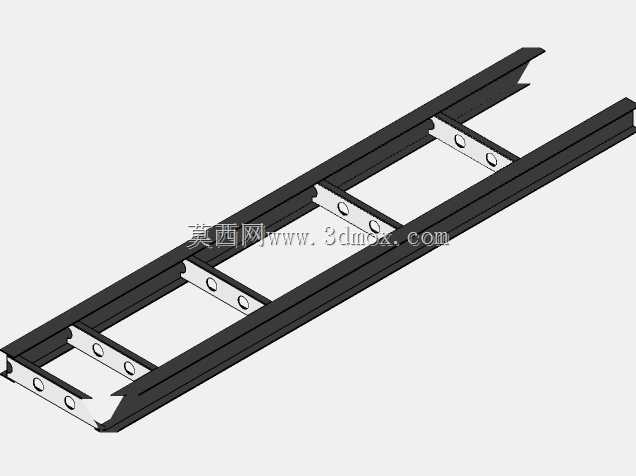

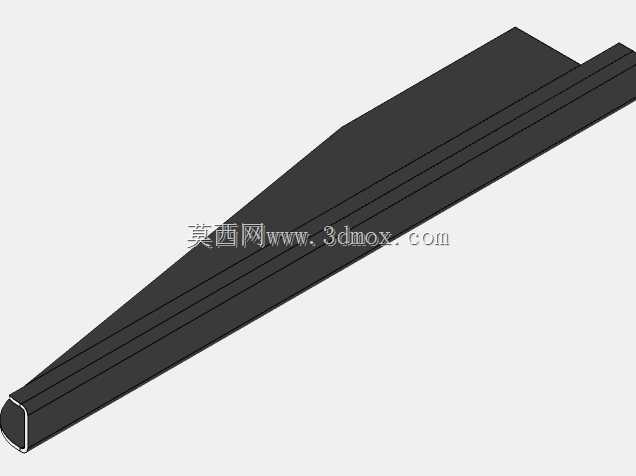

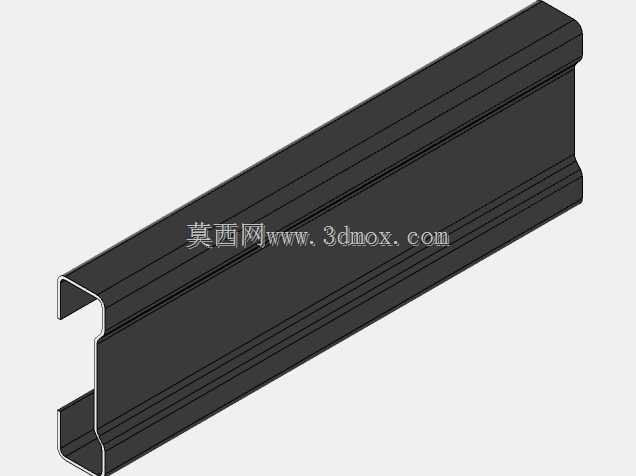

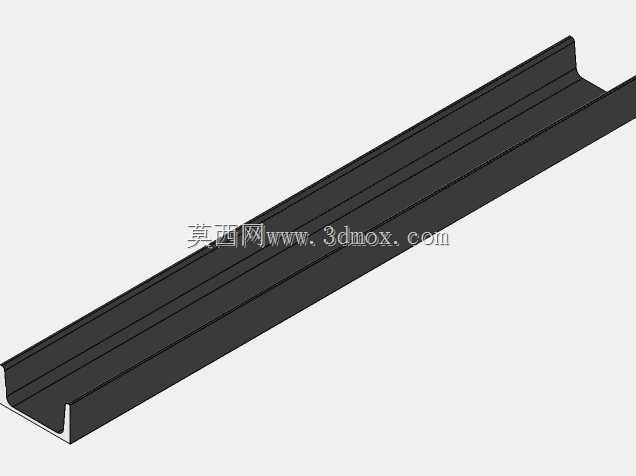

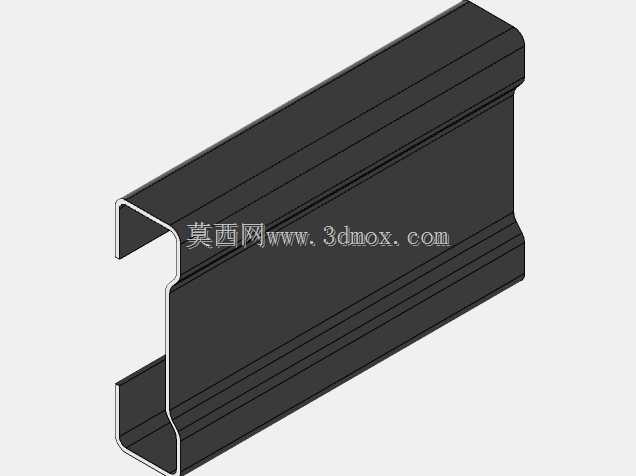

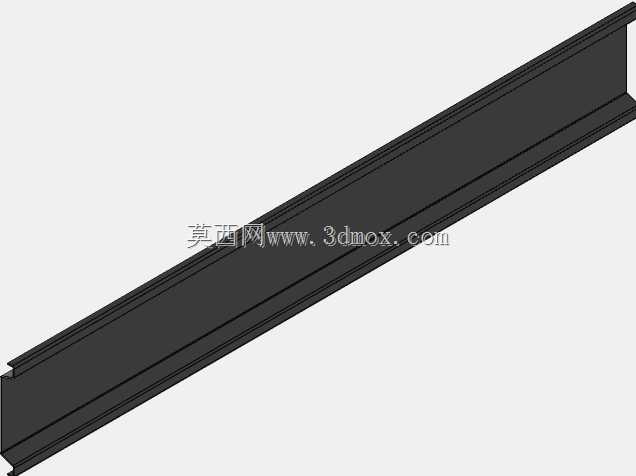

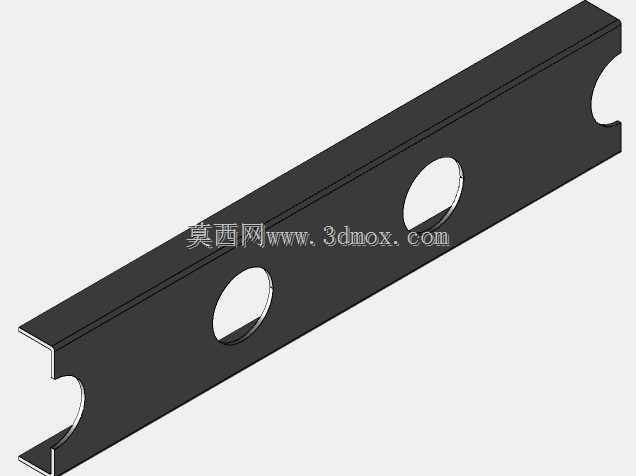

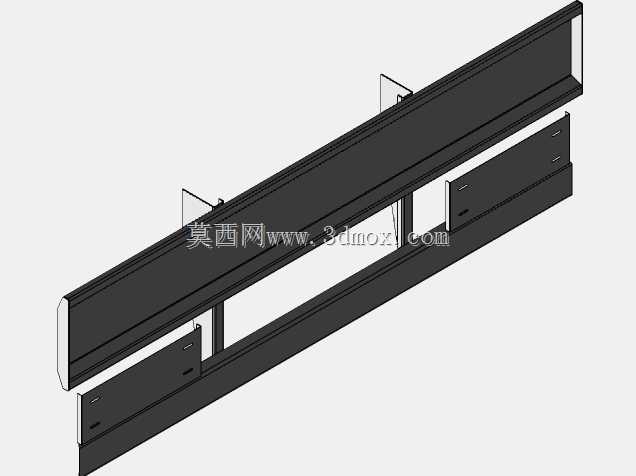

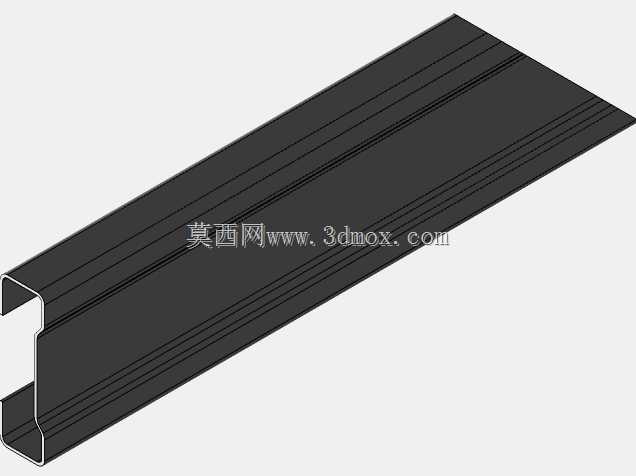

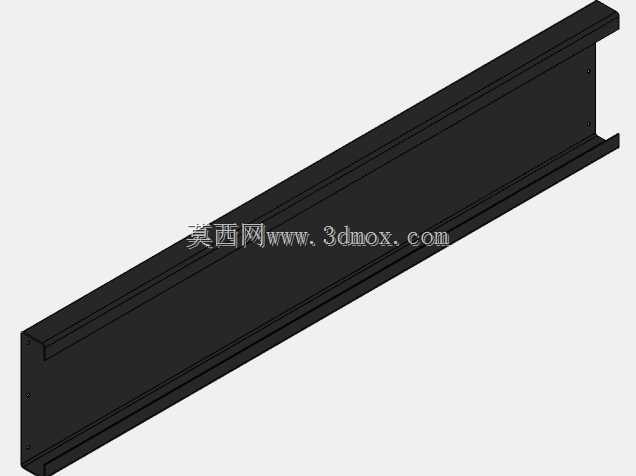

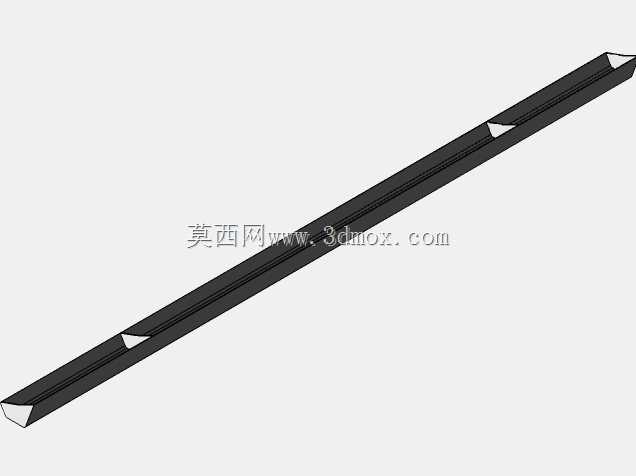

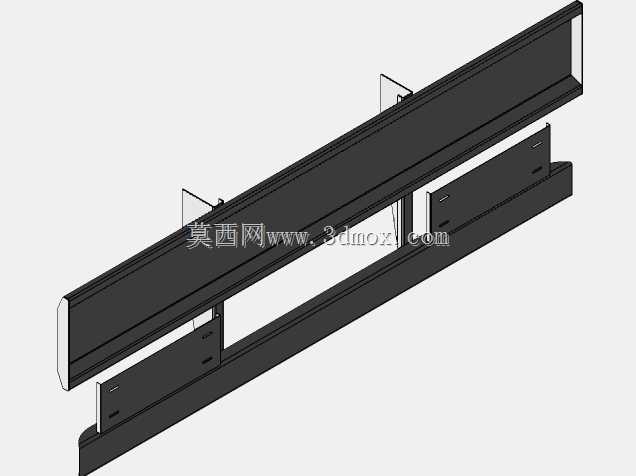

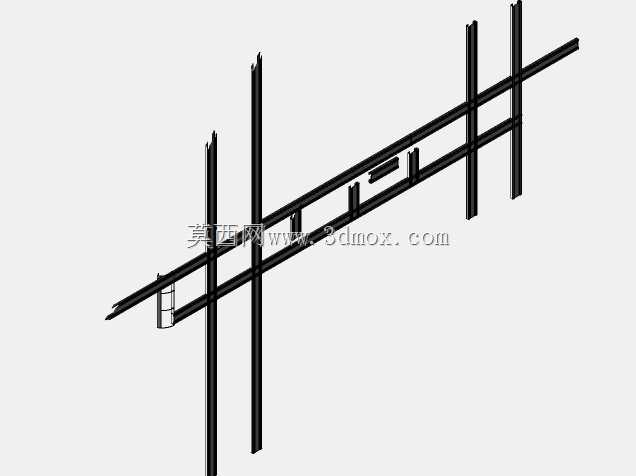

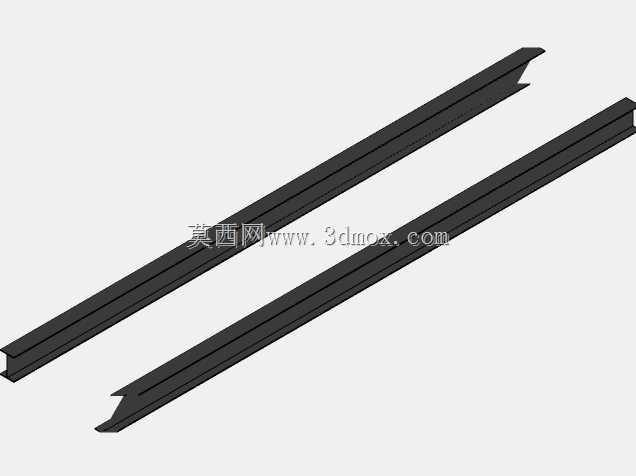

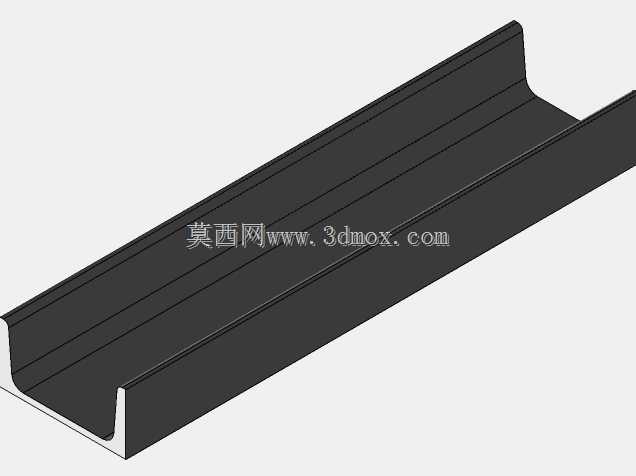

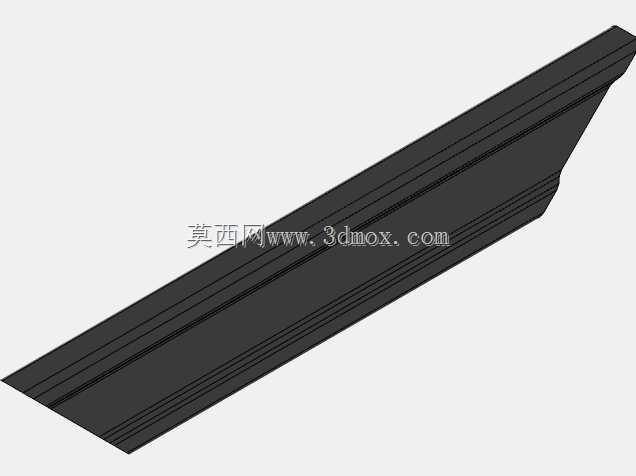

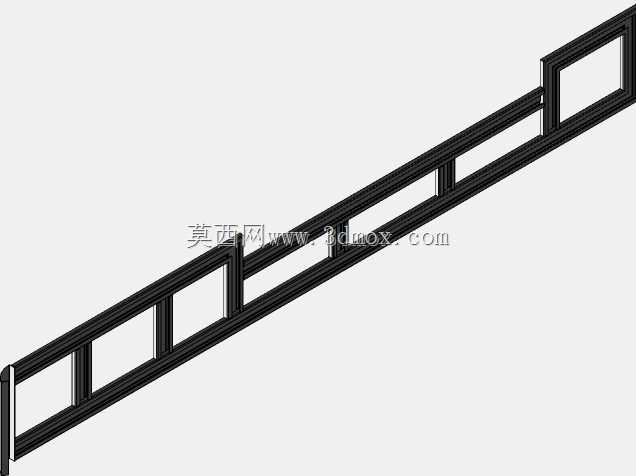

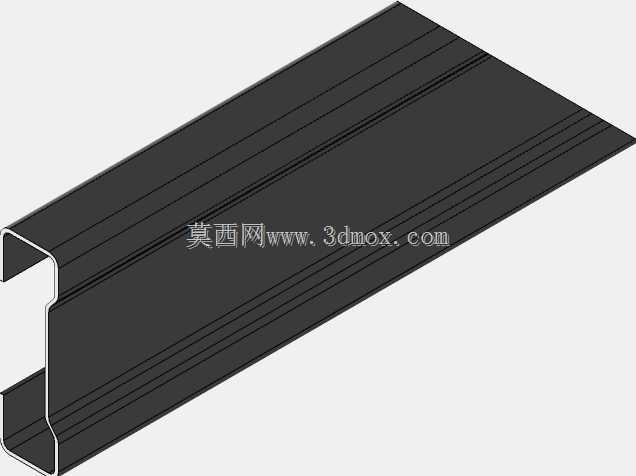

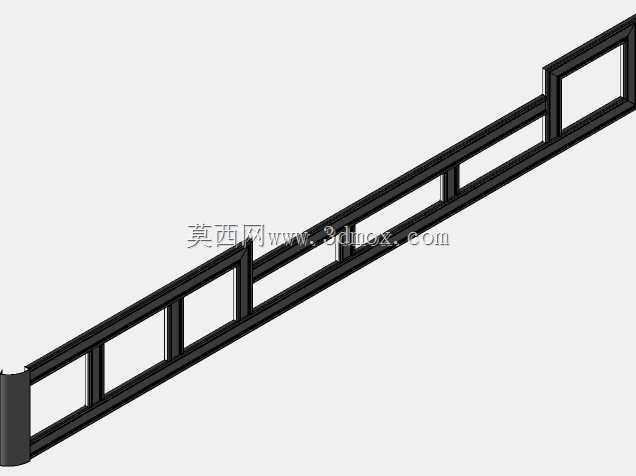

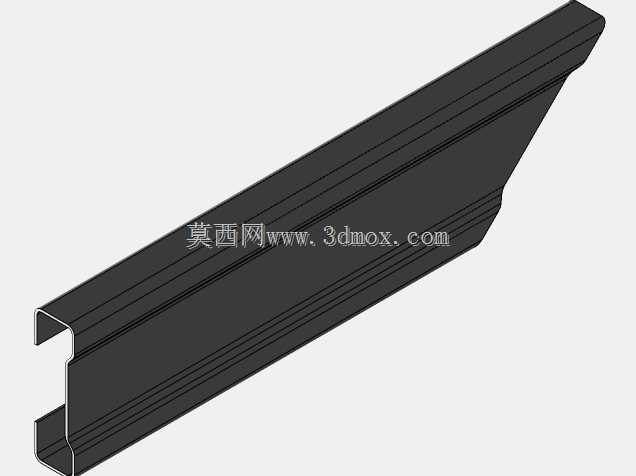

　　缩短了整车长度，预留出更多的长度空间给后方的罐体半挂，毕竟液化气体罐体的容积直接决定单次运输效率，在道路法规限长的框架下，压缩牵引单元的长度可以有效提升罐体装载量。车架部分采用双层纵梁冲压结构，纵梁截面高度根据承载应力分布做了变截面设计，在挂接牵引销的区域做了局部加强，焊接加强板分散牵引座传递的集中载荷，避免长期满载运行出现车架开裂的问题。悬架系统采用钢板弹簧搭配减震筒的结构，平衡承载能力与行驶滤震效果，毕竟危化品运输过程中需要尽可能减少底盘传递到罐体的冲击振动，避免罐内液体剧烈晃动产生的冲击力影响行驶稳定性。外形尺寸与安装边界方面，该牵引单元的整车宽度符合商用车通用的2.55米法规限值，驾驶室顶部到地面的高度控制在3.9米以内，

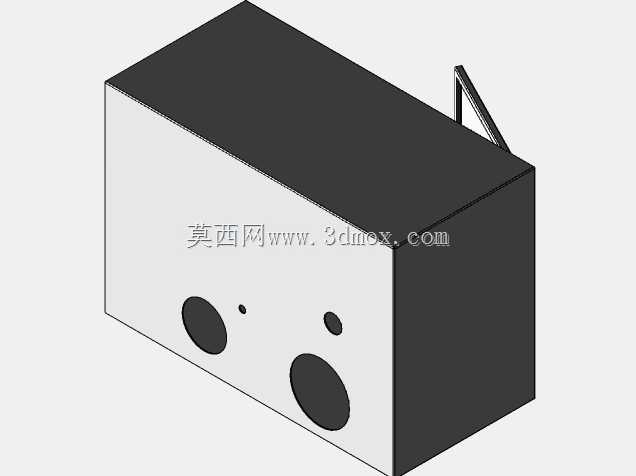

　　保证可以通行常规的限高路段，牵引座的安装高度按照危化品半挂的通用标准设置，挂接后罐体的离地高度满足道路通行要求，同时牵引销的位置做了前后可调的设计，可以根据不同容积罐体的轴荷分配需求，调整牵引销的前后位置，保证整车轴荷分布在法规允许的范围内，避免个别轴超载的问题。底盘侧面的安装空间预留了燃油箱、尿素箱、储气筒、蓄电池组的安装位置，所有部件的安装边界都避开了后方半挂的转向扫掠空间，保证列车在大角度转弯时，牵引单元与半挂罐体之间不会发生运动干涉。制动系统采用双回路气制动结构，搭配排气制动与ABS防抱死系统，部分结构还预留了液力缓速器的安装接口，可以满足长下坡路段的持续制动需求，避免长时间踩刹车导致制动鼓过热失效的风险，

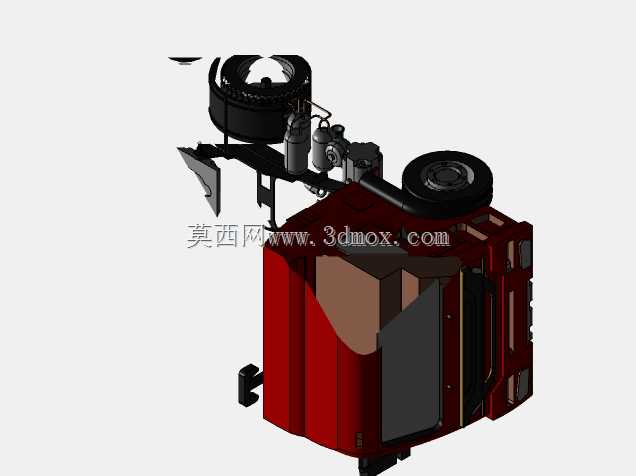

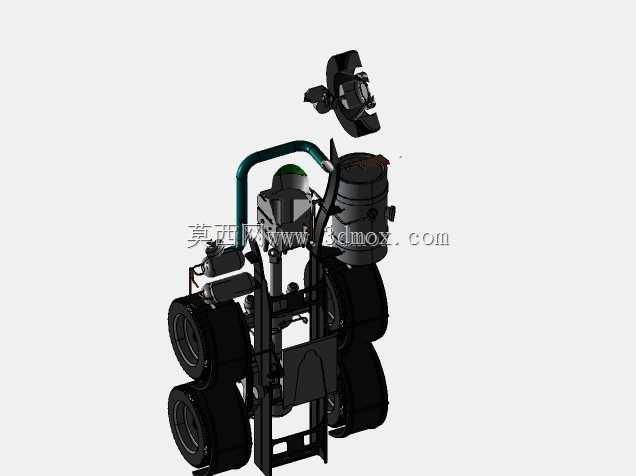

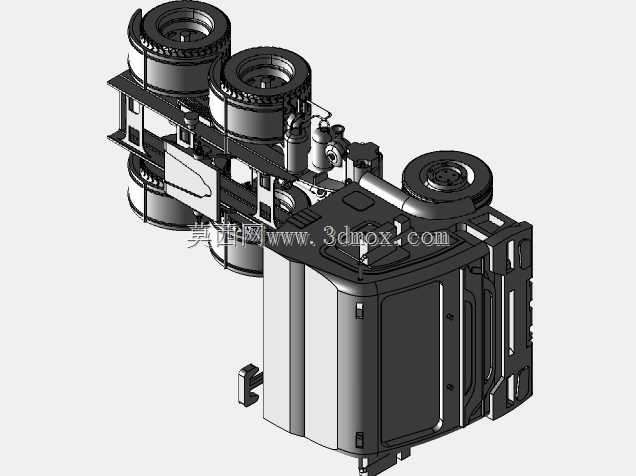

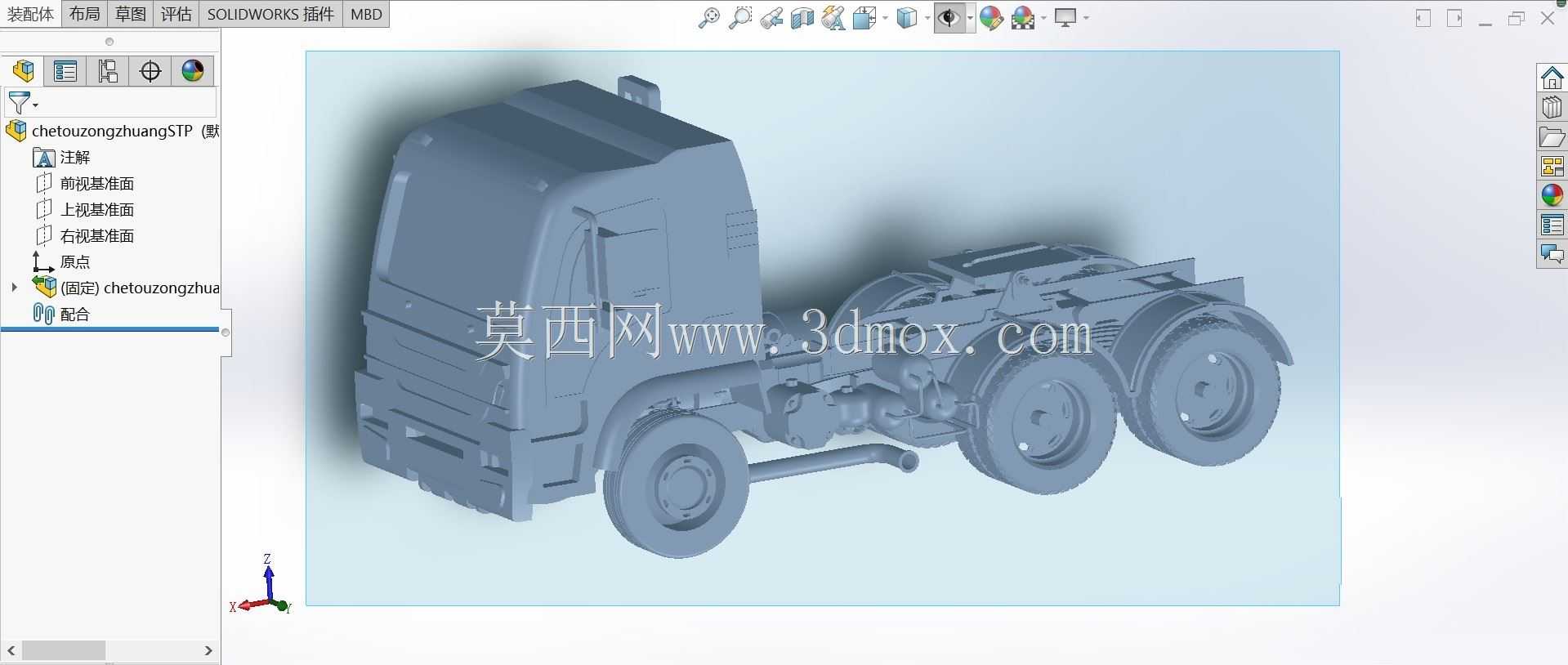

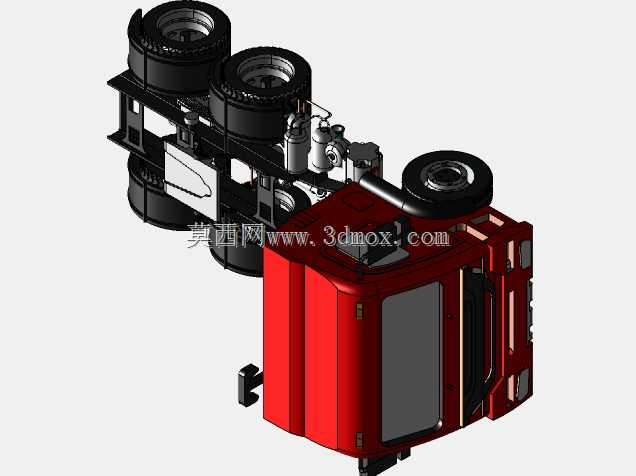

　　这一点对于经常跑山区线路的液化气体运输车辆来说尤为重要。进气系统的高位进气管设计，可以提升车辆在扬尘路段、非铺装路面行驶时的进气清洁度，延长发动机的保养周期，空滤的安装位置预留了足够的维护空间，日常更换滤芯不需要拆解其他周边部件。驾驶室的悬置采用四点悬浮结构，可以有效过滤行驶过程中的路面振动，降低驾驶员长途驾驶的疲劳感，同时在发生正面碰撞时，悬置结构可以实现驾驶室的后移，吸收碰撞能量，提升驾乘安全性。整个牵引单元的结构建模完整还原了底盘的传动系统布局，从发动机、离合器、变速器到传动轴、驱动桥的传动路径清晰，转向系统的拉杆布局、制动系统的气路排布都按照实际车辆的结构做了还原，可以作为危化品运输半挂列车匹配设计、底盘结构教学、改装方案验证的三维参考基础，帮助设计人员在方案阶段就完成挂接干涉检查、轴荷分配计算、管线走向规划等工作，减少后续实车匹配阶段的整改工作量。
