双孔长条式两齿传动齿条构件

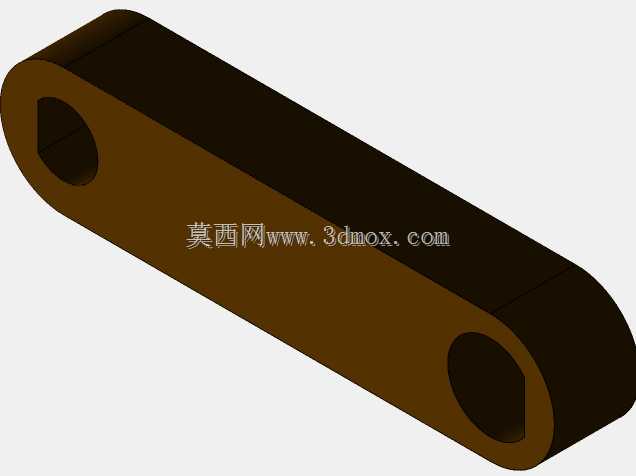

　　这类双孔长条式两齿齿条构件，常应用在轻载间歇传动的小型机构中，比如小型通讯设备的内部卡位传动、便携电子装置的锁止联动结构，还有小型工装夹具的行程推送环节，和常规满齿齿条不同，它仅保留两个啮合齿位，不需要连续长行程传动，只需要在固定的两个行程点位完成啮合推送，能大幅减少零件加工的切削量，也降低啮合过程中的摩擦损耗。从结构设计来看，整体采用长条形等截面本体，两端分别设置带D型切面的安装孔，这种孔型不是普通的圆孔，D型切面可以和配套的D型轴配合，安装后不会出现周向打滑，不需要额外加装键销就能传递扭矩，两端孔的同轴度在建模时需要严格控制，偏差超过0.02mm就会出现安装卡滞，或者传动过程中出现别劲的问题。本体的厚度和宽度比例经过匹配，

　　在满足结构强度的前提下尽可能缩小截面尺寸，适配小型设备内部狭窄的安装空间，两个齿位设置在本体的单侧啮合面，齿形参数和配套的小齿轮模数完全匹配，齿顶高、齿根圆角都做了优化，齿根处保留0.2mm的圆角过渡，避免应力集中导致的齿部断裂，毕竟这类轻载传动件虽然受力不大，但频繁启停的交变载荷很容易在应力集中位置产生疲劳裂纹。实际安装时，这个构件不需要额外的导向滑槽，依靠两端的安装轴就能完成摆动式传动，和直线滑动的齿条不同，它是做小角度的摆动啮合，两个齿位刚好对应摆动行程的两个极限位置，当配套齿轮转动到对应齿位时，就会带动构件摆动到指定位置，完成卡位或者推送动作，比如在老式翻盖功能机的翻盖锁止结构里，

　　这类构件就负责把齿轮的转动转化为锁舌的伸缩动作，行程短，响应快，不需要连续传动。建模过程中，首先要确定两端安装孔的中心距，这个尺寸是整个构件的核心安装边界，决定了构件的摆动行程范围，中心距偏差会直接导致啮合间隙过大或者卡齿，然后根据配套齿轮的模数确定齿形参数，齿部的位置要和摆动行程匹配，保证齿轮转动到指定角度时刚好和齿位完全啮合，不会出现顶齿现象。本体的棱边全部做了0.1mm的倒角处理，既去除加工毛刺，也避免安装时刮伤周边的其他小零件，表面没有多余的凸台或者凹槽，整体结构简洁，加工时可以直接采用型材下料后铣削齿部和安装孔，加工工序少，量产成本低，适合大批量应用在小型消费电子、通讯终端的内部传动结构里。另外在设计时还要考虑构件的重量，

　　因为是摆动件，重量过大会增加驱动齿轮的负载，所以本体在保证强度的前提下尽可能做等截面设计，没有多余的冗余结构，安装孔的深度和配套轴的插入长度匹配，不会出现轴插入过深顶到其他零件，或者插入过浅连接不稳的问题，齿部的表面粗糙度要求控制在Ra1.6，保证啮合过程顺滑，没有卡顿感，其余非配合面的粗糙度Ra3.2即可，不需要过高的加工精度，平衡加工成本和使用性能。这类构件和常规的连续齿条相比，最大的优势就是结构紧凑，占用空间小，不需要长距离的安装导向空间，非常适合内部空间寸土寸金的小型电子、通讯类设备，在做结构选型时，如果传动行程短，只需要两个固定位置的动作传递，就可以选用这类结构，相比连杆机构它的传动比更稳定，定位精度更高，相比满齿长齿条它的体积更小，安装更简便，不需要额外的导向固定结构。
