直线传动啮合式齿条齿轮组合结构

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677920
  • 直线传动啮合式齿条齿轮组合结构
  • 直线传动啮合式齿条齿轮组合结构
  • 直线传动啮合式齿条齿轮组合结构
  • 直线传动啮合式齿条齿轮组合结构
  • 直线传动啮合式齿条齿轮组合结构

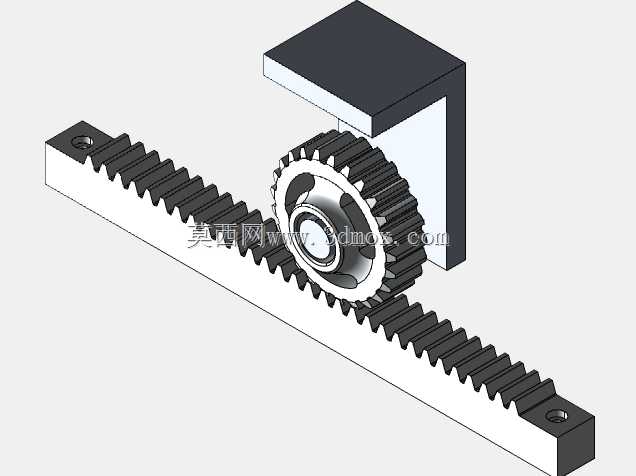

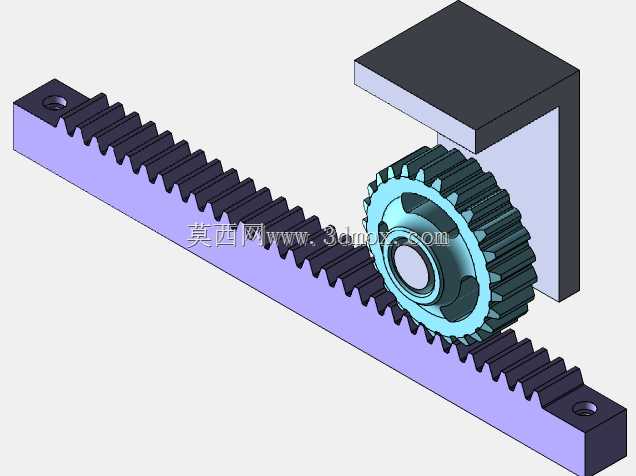

  这套齿条齿轮组合结构,核心是实现旋转运动与直线往复运动的相互转换,在各类需要精准直线位移的机械结构中应用十分广泛。从实际工程场景来看,这类传动结构常出现在机床的进给机构、自动化生产线的平移工位、升降设备的驱动端,甚至一些精密检测设备的位移调节模块里,相比丝杠传动,它能适应更长行程的传动需求,安装布置的灵活性也更高,不会因为行程过长出现丝杠挠曲变形的问题。

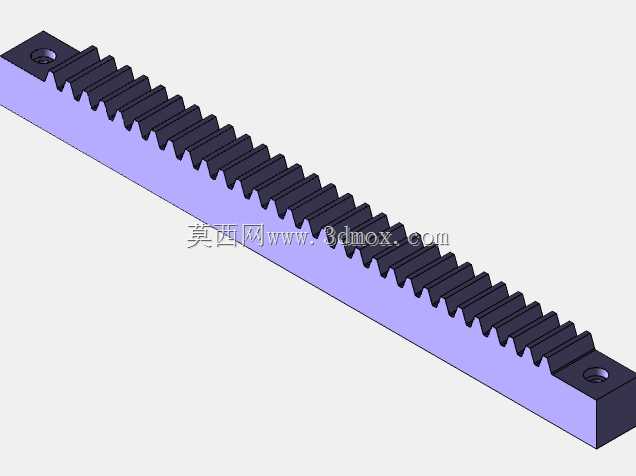

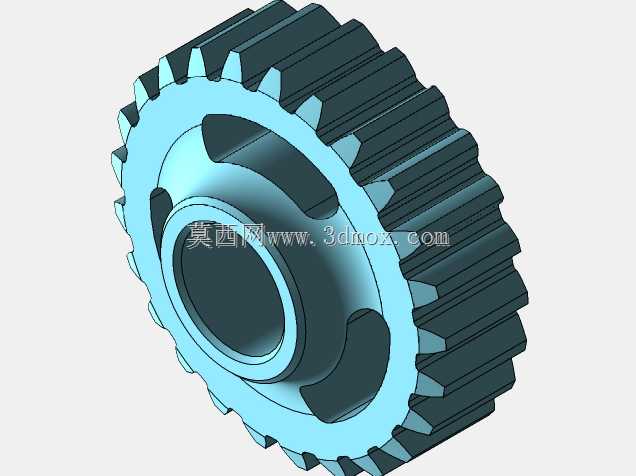

  从功能特性上看,齿轮与齿条的齿形采用标准渐开线齿廓设计,啮合过程中重合度足够,传动过程中冲击小、运行平稳,能传递中等大小的扭矩,同时保证位移传递的精度。齿条本体设计为长条形结构,两端预留了沉头安装孔,可直接通过螺栓固定在设备的安装基座上,不需要额外设计复杂的压紧结构,安装时只要保证齿条的基准面与设备运动方向平行,就能获得不错的传动精度。配套的齿轮为盘式结构,中心设置了轴孔与键槽,可直接与驱动轴、传动轴配合安装,齿轮的轮毂部分做了加厚处理,能提升与轴配合的接触面积,避免传动过程中出现应力集中导致的轮毂开裂问题。

  设计过程中首先要考虑的是啮合间隙的控制,齿侧间隙预留量需要结合应用场景的精度要求调整,如果是用于精密进给的场合,间隙要控制在极小范围内,可通过调整齿轮与齿条的中心距来实现;如果是用于普通物料输送的传动场景,可适当放大间隙,降低安装调试的难度,同时避免热胀冷缩导致的卡滞问题。齿条的齿面与齿轮的齿面在建模时做了等强度设计,齿根部分做了圆角过渡,减少应力集中,提升反复啮合过程中的疲劳寿命。

  从安装边界来看,齿条的安装基准面为底面与侧面,安装时需要保证侧面定位面的直线度,齿轮的安装轴线需要与齿条的长度方向保持垂直,否则会出现偏载啮合,导致齿面局部磨损加剧,甚至出现卡齿的问题。齿轮与齿条啮合时的中心距公差需要控制在合理范围内,中心距过大会导致啮合间隙过大,反向传动时出现空程误差,中心距过小则会导致齿面挤压应力过大,加剧磨损,降低传动效率。另外,这套结构在实际使用时,可根据行程需求拼接多根齿条,拼接处需要保证齿距的连续性,避免拼接位置出现传动卡顿。

  在结构细节上,齿条的截面为矩形,整体刚性足够,在长行程安装时不需要过多的中间支撑,就能保持自身的直线度。齿轮的辐板部分做了轻量化的减重设计,在保证结构强度的前提下降低了转动惯量,提升传动响应速度,尤其适合需要频繁正反转的传动场景。齿形的参数设计匹配通用的传动标准,可直接与同模数的标准齿轮、齿条互换,降低备件替换的成本。实际应用中,这类结构还可根据负载需求调整模数与齿宽,负载较大的场景可选用大模数、宽齿面的设计,轻载高速的场景可选用小模数的设计,提升传动的平稳性。

  需要注意的是,这类开式传动结构在使用时需要考虑润滑与防护,可在齿条侧面加装润滑毛毡,定期涂抹润滑脂,减少齿面的磨损,如果是在多粉尘的工况下使用,还需要加装防尘罩,避免粉尘进入啮合面造成磨粒磨损。建模过程中,齿形的生成严格按照渐开线生成逻辑绘制,保证齿形的准确性,装配时完全模拟实际啮合状态,可直接用于运动仿真,验证传动过程中是否存在干涉,也可直接导出工程图用于生产加工。
