立式承压排污过滤罐体三维结构设计

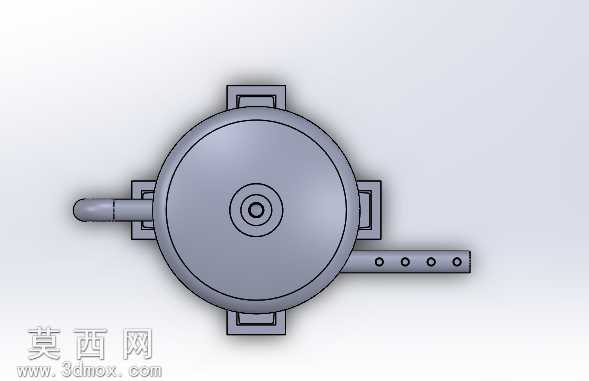

本作品为立式承压排污过滤罐体的三维结构设计，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先搭建整体装配基准框架，再逐一拆分各功能部件完成细节建模，确保各接口尺寸匹配无干涉。模型整体采用立式圆柱罐体主体结构，顶部设置居中的介质输入管口，侧部分别布置多组接口：一侧为弯管式排污输出接口，另一侧为带多组支管的介质分配接口，底部设置支撑腿结构与底部排污管口，完整还原工业排污罐体的功能布局。建模过程中对罐体壁厚做了参数化设定，可根据承压需求快速调整壁厚参数，所有管口均采用标准法兰连接结构建模，法兰盘的螺栓孔分布、密封面结构均参照通用管道连接标准制作，保证模型可直接对接后续工程出图环节。材质渲染阶段，罐体主体采用哑光碳钢材质表现，还原工业设备的金属质感，支撑腿部分做了加重的金属质感处理，管口部分区分了连接端与管体的材质差异，渲染时采用柔和的工业环境光，避免过度反光遮挡结构细节，清晰呈现罐体的轮廓与各部件的装配关系。结构设计上重点考量了罐体的支撑稳定性，四根立式支撑腿沿罐体底部圆周均匀分布，支撑腿与罐体连接处做了加强筋结构建模，避免罐体满载时出现应力集中问题；底部的排污管口采用偏心布置设计，便于罐体内沉积的污物彻底排出，侧部的多支管接口可对接多组排污支路，适配多点位排污收集的使用场景。建模过程中对所有部件做了装配约束校验，活动部件预留了合理的装配间隙，固定连接部件做了共面、同轴的约束匹配，确保整体装配体无干涉、无错位，可直接用于后续的工程分析、装配模拟以及生产加工参考，完整呈现了工业排污罐体从整体布局到细节结构的设计逻辑。
