叉杆式铰接连接关节结构设计

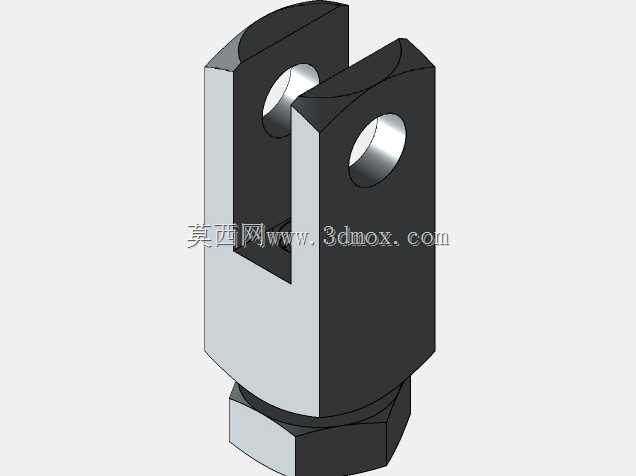

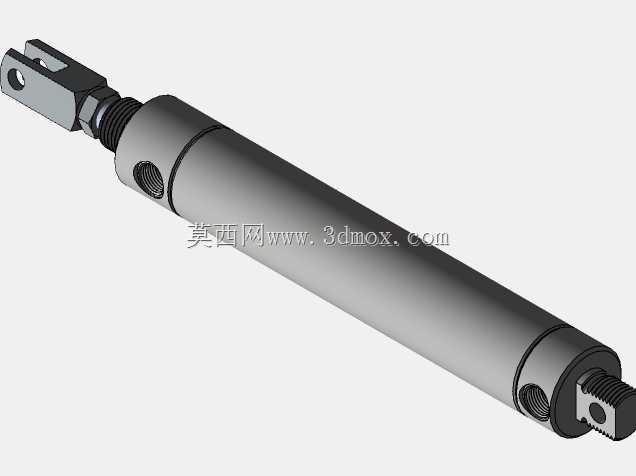

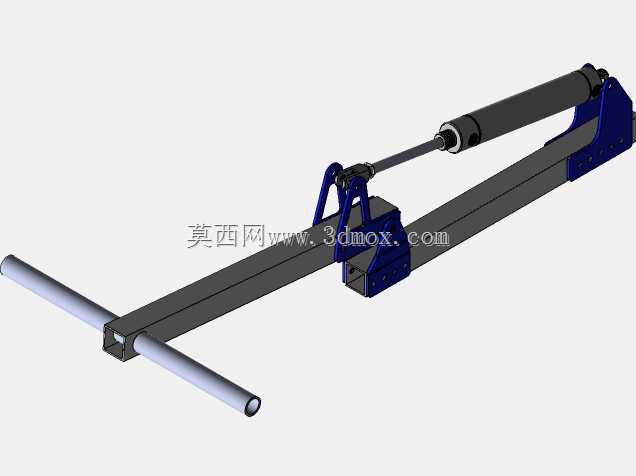

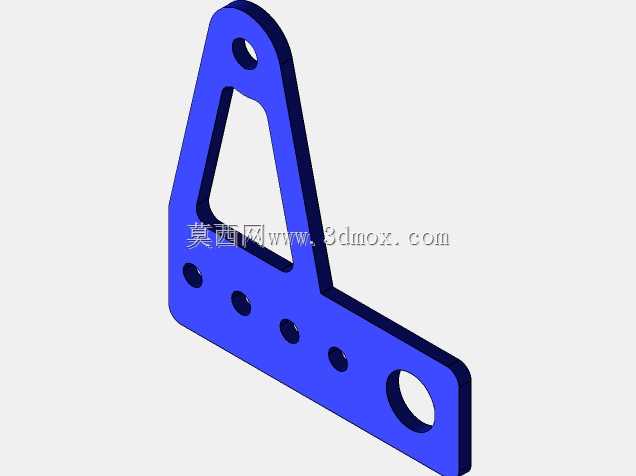

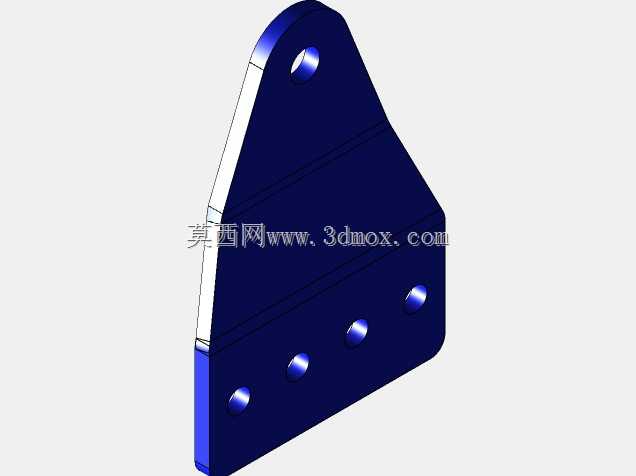

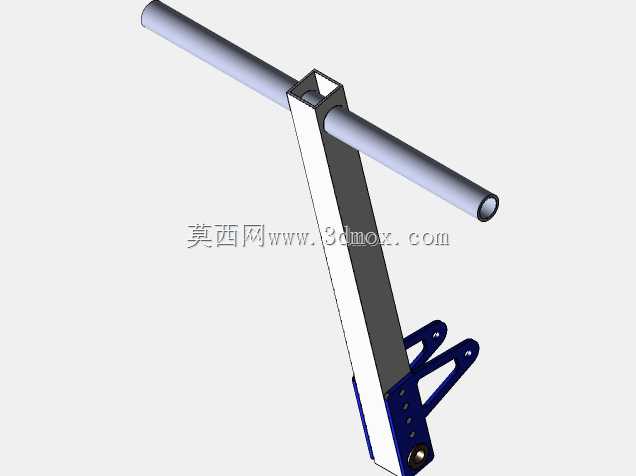

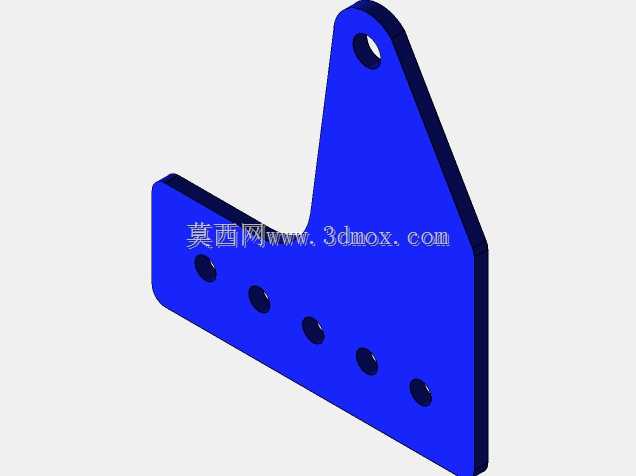

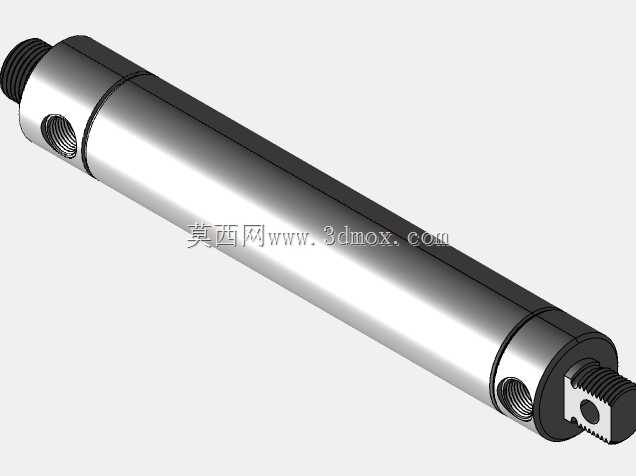

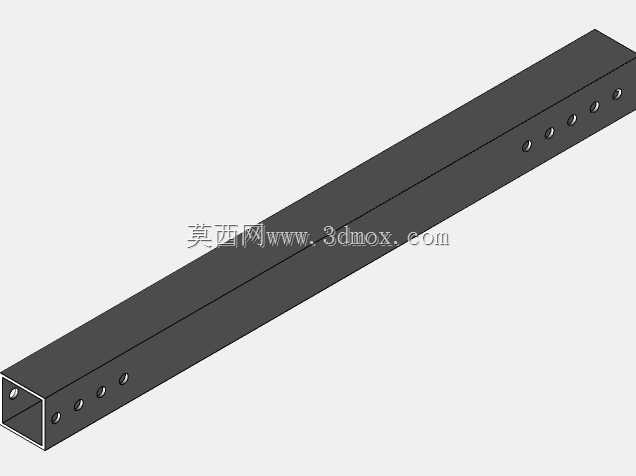

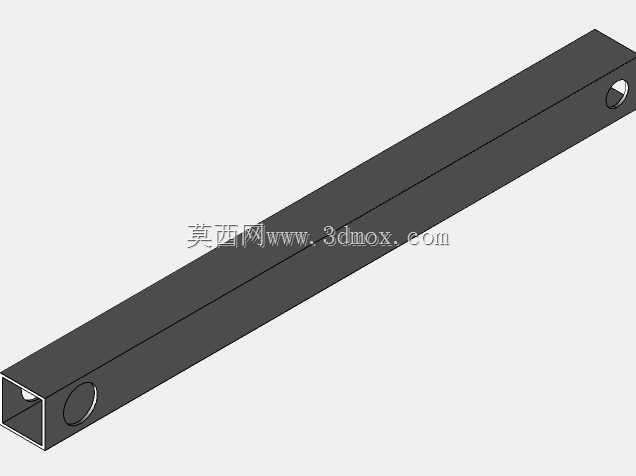

　　这类叉形铰接关节是机械传动与连杆机构里极为常见的连接部件，日常在自动化生产线的连杆摆臂、工装夹具的活动压臂、小型输送设备的张紧调节机构、户外健身器材的活动铰接位都能见到它的身影，核心作用是实现两个构件之间的单自由度相对转动，同时传递沿杆体轴向的拉压载荷，避免连接部位出现应力集中导致的构件断裂。从结构设计逻辑来看，整体采用分体式叉耳加杆端连接的组合形式，上端的双叉耳结构对称布置，两个同轴的销孔加工精度直接决定了铰接转动的顺畅度与使用寿命，设计时销孔与销轴的配合一般选用H7/h6的间隙配合，既保证转动无卡滞，又能控制径向窜动量在0.02mm以内，避免铰接位出现旷量影响整个机构的定位精度。叉耳的厚度设计需要匹配所配销轴的抗剪强度，

　　通常叉耳单耳厚度取销轴直径的0.6-0.8倍，双耳总厚度与对接的单耳接头厚度保持一致，保证销轴受力均匀，不会出现单侧偏载导致的销轴弯曲变形。下端的杆体部分采用外螺纹加六角拧动位的结构，六角台的尺寸符合标准紧固件的对边尺寸要求，安装时可以用普通开口扳手直接拧动调节，不需要定制专用工装，螺纹段的长度根据实际安装调节行程预留，一般会留出至少3倍螺距的啮合长度，保证螺纹连接的抗拉强度满足额定载荷要求，同时螺纹末端会做倒角处理，方便安装时顺利旋入配对的内螺纹构件。从安装边界来看，这类关节的安装空间需要预留足够的扳手操作空间，六角台周边至少要留出1.5倍扳手长度的操作余量，双叉耳的开口宽度要比对接构件的连接耳厚度大0.2-0.3mm，

　　避免装配时出现夹死无法转动的问题，销孔的同轴度公差需要控制在0.01mm以内，否则装配后销轴会出现别劲现象，长期转动会加剧销轴与孔壁的磨损，缩短整个铰接副的维护周期。在实际工况应用中，这类铰接关节如果用在有粉尘或者潮湿的环境，设计时还会在销孔两端预留油封或者防尘圈的安装槽，避免外界杂质进入铰接摩擦面造成磨粒磨损，如果是用在有冲击载荷的工况，叉耳与杆体的过渡位置会做R角过渡，避免直角位置出现应力集中，R角的半径一般取杆体直径的0.15-0.2倍，既不会过多增加整体重量，又能有效提升过渡位置的抗疲劳强度。建模过程中需要注意双叉耳的对称度要求，两个耳片的销孔中心必须与杆体的轴线垂直，垂直度公差控制在0.02mm/100mm以内，

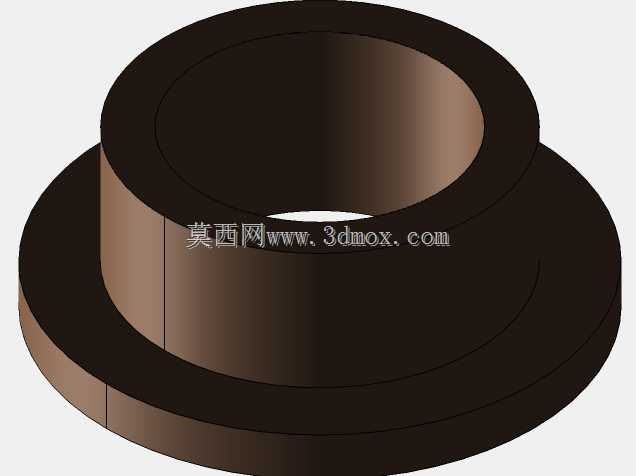

　　否则安装后整个连杆机构会出现偏摆，运行过程中产生额外的侧向力，影响整套机构的运行平稳性。另外下端六角台与杆体的过渡位置同样需要做退刀槽设计，保证螺纹加工时刀具可以顺利退刀，同时也能避免螺纹拧到底时出现干涉，退刀槽的宽度一般取2-3个螺距，深度比螺纹牙底深0.1mm即可。这类铰接件的材质一般根据载荷等级选择，轻载工况下可以选用45号钢做调质处理，硬度达到HB220-250就能满足使用要求，中载或者有冲击的工况可以选用40Cr材质做淬火处理，表面硬度达到HRC40-45，提升耐磨性能与抗冲击强度，销孔内壁如果有高耐磨要求，还可以做镶铜套处理，铜套的壁厚取1.5-2mm，过盈压装入销孔后再做精铰加工，保证配合精度。
