方形校准基准块结构设计

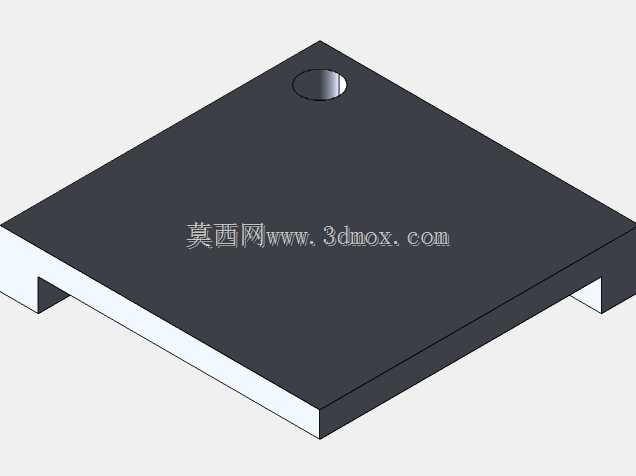

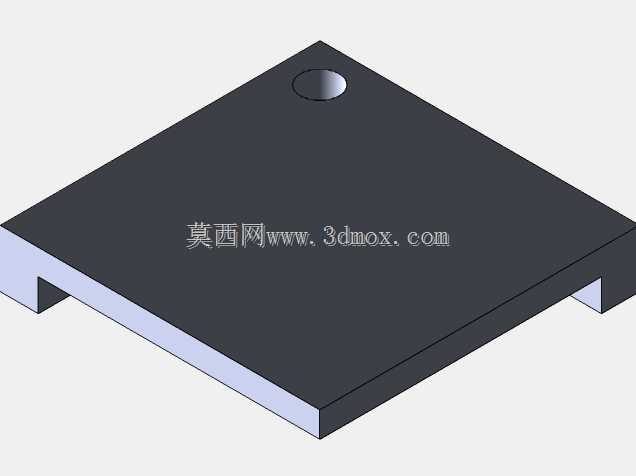

　　又不会因为太靠近边缘导致块体边缘应力集中，在频繁装拆螺钉时出现边缘崩裂的问题。块体的四个侧边都做了极小的倒角处理，不是为了外观好看，而是避免块体在搬运、叠放过程中锋利的边缘割伤操作人员，同时也能防止边缘磕碰产生的毛刺凸起破坏基准面的平面度，很多新手设计这类基准块时容易漏掉倒角细节，实际使用时往往用不了多久边缘就会磕出缺口，影响基准块的使用寿命。底部的四个支撑凸台是整个设计的巧思所在，没有采用整面接触的设计，而是在四个角位设置了等高的支撑脚，这样的设计首先能减少块体与安装台面的接触面积，即使安装台面上存在细小的切屑、灰尘，也不会因为杂物垫在块体底部导致整个基准面倾斜，四个点的支撑结构能自动适配台面的微小不平整，保证上表面的水平度；在精密检测与工装定位场景中，这类方形基准校准块是车间计量室、装配工位上出镜率极高的基础辅件，很多人容易忽略这类基础件的设计细节，实际它的形位公差控制、安装适配性直接影响整套工装的定位精度。从结构来看，主体采用等厚薄板方形构型，上表面做了整面精加工处理，表面粗糙度控制在Ra0.8以内，作为检测或装配时的基准承托面，能保证放置在其上的工件底面完全贴合，避免因接触面翘曲带来的测量误差或者装配错位。上表面单侧设置的沉孔结构，是专门为安装固定设计的，沉孔深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出基准平面，不会干涉上方工件的放置，沉孔的位置距离侧边的尺寸经过反复校核，既保证安装时扳手有足够的操作空间，

　　其次四个凸台的接触面也做了平磨处理，和上表面的平行度控制在0.01mm以内，保证安装后基准面的平面精度。这类校准块的实际用途覆盖多个生产环节，在三坐标测量室里，它可以作为工件垫高的基准块，把需要检测的小型零件垫到合适的测量高度，避免测针移动到行程下限触发碰撞；在工装夹具装配时，它可以作为调平基准，用来校准夹具的安装平面，保证夹具定位面和设备工作台的平行度；在小型零件的钻孔、攻丝工序里，它还能作为垫铁使用，垫在工件下方防止钻头钻到工作台面，同时承托工件避免钻孔时工件下方出现崩边。设计这类基准块时，材料一般选择45号钢做调质处理，硬度控制在HRC28-32之间，既有足够的刚性不会因为长期受压变形，又有一定的韧性，

　　不会因为偶尔的磕碰直接碎裂；如果是用于高精度检测场景，也可以选择Gr15轴承钢做淬火处理，硬度更高，耐磨性更好，长期使用表面也不容易出现划痕。尺寸设计上，主体方形的边长根据常用工件的尺寸做了适配，厚度选择上兼顾了刚性和重量，不会因为太薄受力后弯曲变形，也不会因为太厚导致整体过重，搬运和调整位置时不方便。安装边界方面，除了上表面的沉孔，四个支撑凸台的外侧和主体侧边齐平，多个同规格的校准块可以紧密并排拼接，组成更大面积的基准平面，适配不同尺寸的工件放置需求，拼接时相邻块体的基准面高度差控制在0.005mm以内，不会因为拼接产生台阶影响工件放置。很多人觉得这类基础块件设计很简单，实际要兼顾使用场景的各种细节需求，从固定方式、支撑结构、

　　边缘处理到材料选择，每一处细节都对应实际使用中会遇到的问题，比如如果不做底部凸台结构，每次使用前都要仔细清理台面和块体底面的杂物，不然很容易出现基准倾斜，导致测量或者装配出问题，而四个点支撑的结构就大幅降低了清理的工作量，哪怕台面上有少量细小杂物，也会落在四个支撑点之间的空隙里，不会影响基准面的水平。另外上表面的沉孔位置设计，也考虑了和标准工作台T型槽的适配，安装时可以通过T型螺栓直接固定在工作台面上，不需要额外做转接板，安装拆卸都很方便。这类基准块在日常使用中不需要复杂的维护，每次使用后擦干净表面的油污和切屑，在表面涂上少量防锈油存放即可，因为结构简单刚性足，正常使用情况下使用寿命可以达到十年以上，是生产现场性价比极高的基础工装辅件。
