铝型材框架Prusa结构熔融沉积3D打印设备

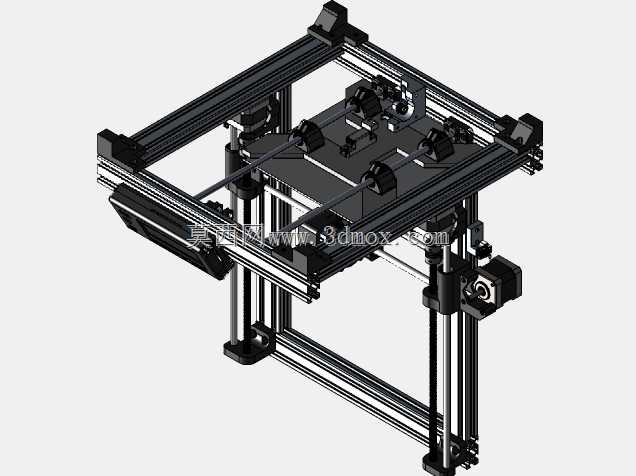

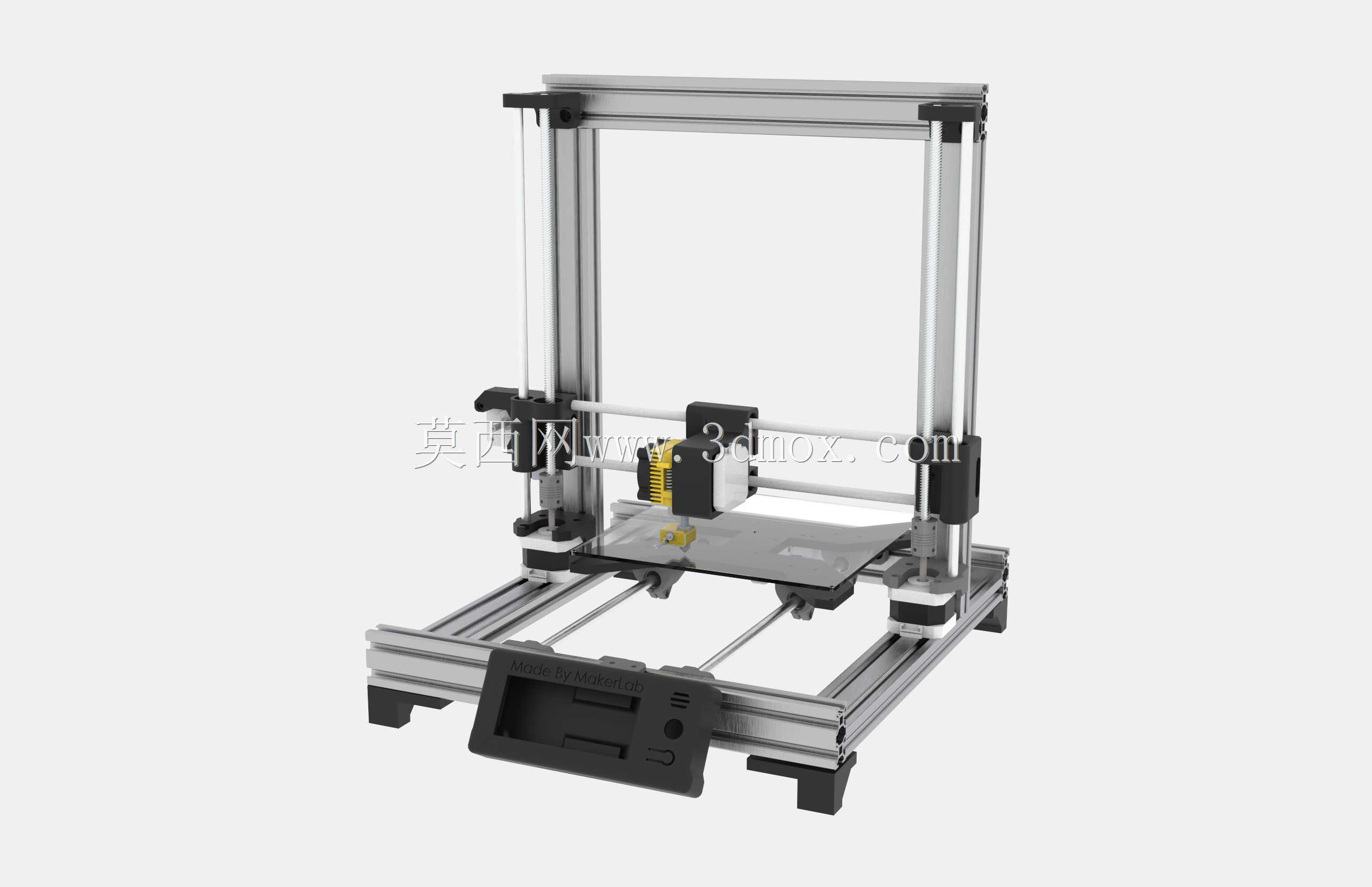

　　这款基于Prusa经典架构优化的桌面级熔融沉积成型设备，核心框架采用工业标准2020系列铝型材搭建，相比初代亚克力板材机架，铝型材的截面惯性矩更高，长时间连续打印过程中不会因喷头持续运动产生的交变载荷出现结构蠕变，X轴运动组件的平行度保持能力提升40%以上，能有效降低长周期打印时的层纹偏移问题。设备的有效成型区域设定为200mm×300mm的矩形平面，Z轴方向预留200mm的升降行程，可覆盖绝大多数创客创作、教学实训、小批量手板制作的尺寸需求，不管是打印结构验证用的功能件、教学演示用的传动模型，还是定制化的工装治具毛坯，都能在这个行程范围内完成成型作业。

　　传动系统全部采用nema17规格的步进电机作为动力源，X、Y轴采用同步带传动方案，带轮的节圆直径经过匹配计算，配合张紧机构的可调设计，既保证了高速运动时的响应速度，也能避免长期使用后皮带松弛导致的定位误差；Z轴则采用T型丝杠传动，配合双光杆导向结构，升降过程的直线度误差控制在0.02mm以内，能有效避免层厚不均、Z轴错位等常见打印故障。挤出端采用近程挤出结构设计，挤出电机直接安装在X轴滑台上，缩短了耗材从挤出轮到喷嘴的输送距离，对于TPU等柔性耗材的输送稳定性提升明显，不会出现远程挤出常见的耗材弯折、送料滞后问题，可兼容PLA、ABS、PETG、柔性TPU等多种主流3D打印耗材。

　　从安装边界来看，设备整体外轮廓尺寸控制在400mm×450mm×400mm范围内，底部预留了四个橡胶减震脚垫的安装位，放置在常规工作台面即可使用，不需要额外做地基固定，也不会因设备运行振动传递到工作台影响周边精密仪器。设备前部集成了独立的控制模块仓，预留了显示屏、存储卡插槽、操作按键的安装位置，所有走线都沿铝型材的槽道布置，通过线卡固定，既避免了运动过程中线缆拖拽干涉运动部件，也方便后期维护时的线路排查。热床平台采用调平弹簧支撑结构，用户可通过四个角的调节螺母快速完成平台调平，平台表面覆盖柔性贴膜，打印完成后可直接弯折贴膜取下工件，不需要借助铲刀暴力拆卸，降低了平台刮花、工件变形的概率。

　　在实际应用场景中，这款设备既可以用于职业院校、中小学的创客教育课堂，让学生直观理解增材制造的分层成型原理、三轴运动的控制逻辑，也可以用于小型设计工作室的手板快速验证，结构工程师完成三维建模后，可直接输出模型打印结构件，验证装配干涉、结构强度，不需要等待外部机加工的漫长周期；同时也能满足个人创客的定制化零件制作需求，比如制作智能家居的定制安装支架、模型爱好者的比例配件、小型机器人的结构零件等。设计过程中充分考虑了零部件的通用性，所有铝型材、紧固件、传动件都采用工业标准件，后期维护更换时不需要定制特殊配件，大幅降低了设备的全生命周期使用成本。框架的连接部位采用角码加螺栓的锁紧方式，相比焊接机架，用户可根据自身需求后期扩展成型尺寸，或者加装激光雕刻头、CNC铣削头等功能模块，实现一机多用。设备的运动行程两端都预留了限位开关的安装位置，开机时可自动完成三轴归零，不需要手动定位原点，配合开源的控制固件，可根据自身使用习惯调整运动速度、加速度、温度等参数，适配不同耗材的打印工艺要求。
