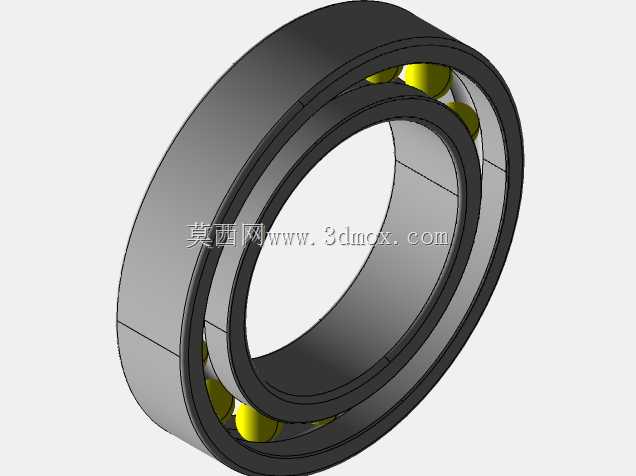

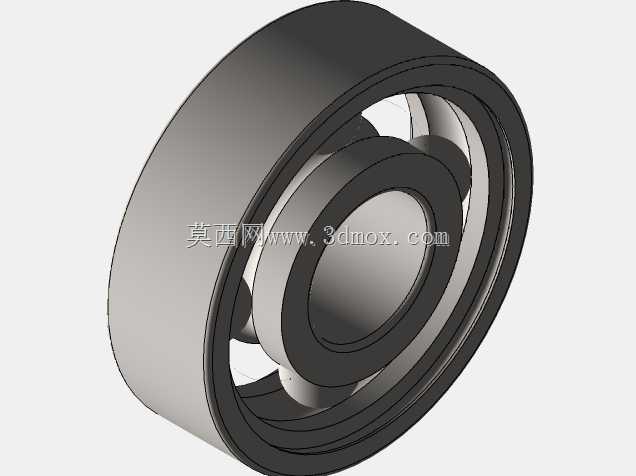

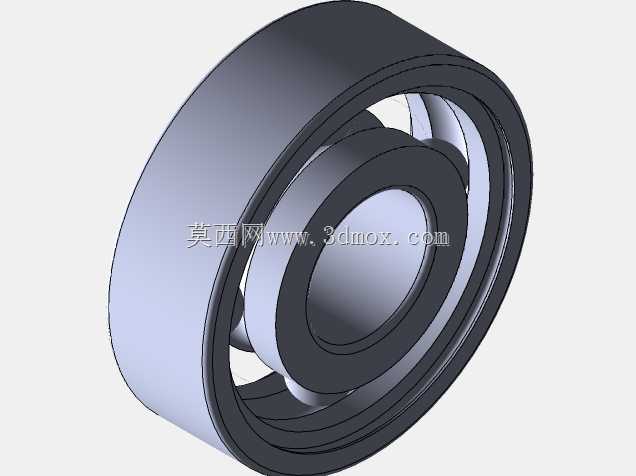

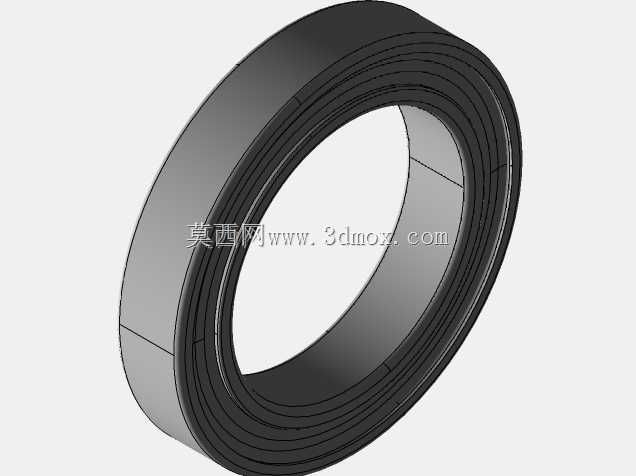

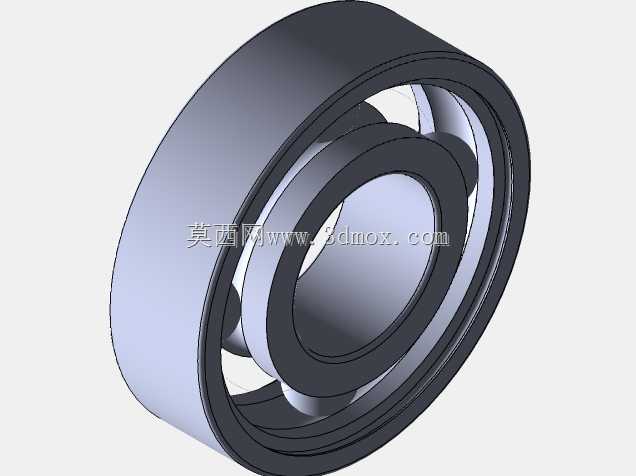

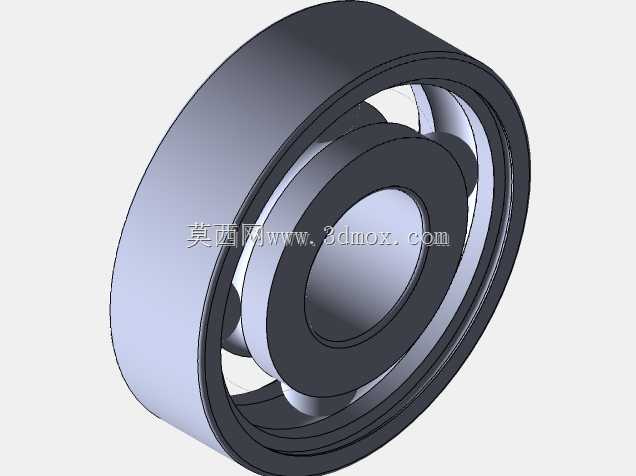

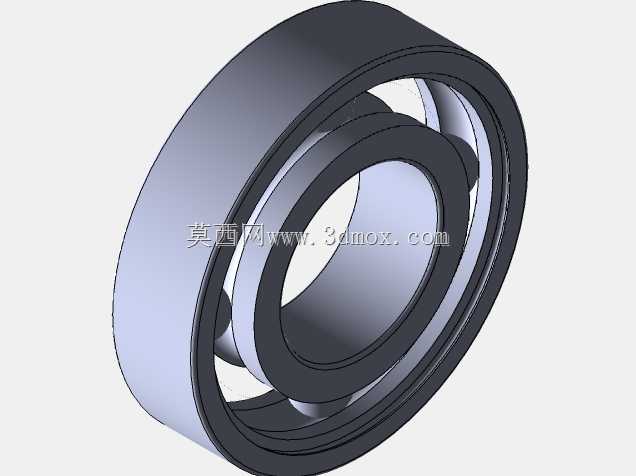

深沟球滚动轴承结构三维设计模型

　　做机械传动结构设计快十年，经手的旋转支承类零件选型、建模没有上百也有大几十，这次做的深沟球轴承结构模型，是从实际车间装配、设备运维的反向需求倒推的，不是照着样本描个外形的花架子。先从实际应用场景说，这类径向接触深沟球轴承，覆盖的工况太广了，小到桌面级小型加工主轴的径向支承，大到输送线辊筒、小型电机输出端、农机传动辊的旋转部位，只要是承受纯径向载荷、或者径向带少量轴向载荷的中低转速工况，基本都能见到同结构轴承的身影，很多新手建模容易忽略安装边界的细节，最后画出来的东西看着像，实际装的时候要么卡簧槽对不上，要么配合面公差留的不对，根本没法用。

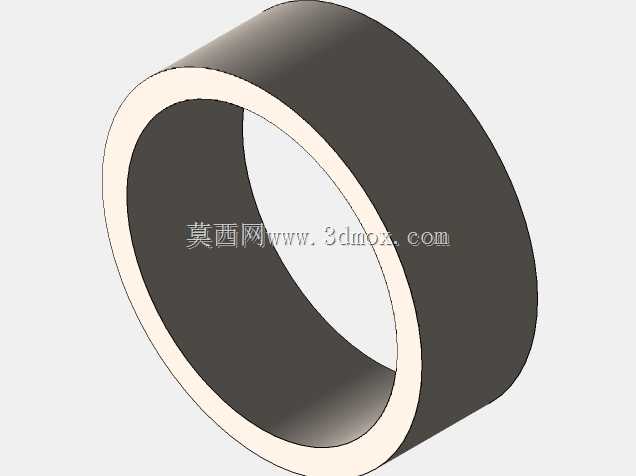

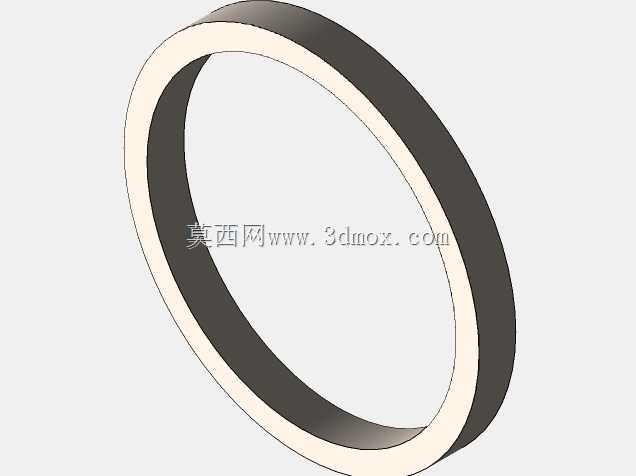

　　先说设计思路，整个模型是从装配逻辑拆分的，不是一个整体实体，拆分成了外圈、内圈、滚动钢球、冲压保持架四个可独立编辑的零件，每个零件的配合边界都严格按照实际安装要求留了参考面。外圈的外径面是和轴承座孔配合的基准面，建模的时候特意保留了安装导入的倒角，两端的倒角不是随便倒个C2完事，是按照实际压装要求做的导向角，避免压装的时候刮伤轴承座孔的内壁；外圈的滚道是整个零件的核心受力面，滚道的曲率半径比钢球半径大2%左右，这个数值是实际选型里常用的密合度参数，既保证接触应力在合理范围，又不会因为密合度太高导致高速运转时发热抱死。内圈的内径面是和转轴配合的基准面，同样做了两端的压装导向倒角，内圈滚道和外圈滚道的同轴度，在建模的时候用了全局基准轴约束，保证两个滚道的径向跳动在参考公差范围内，不会出现模拟运转时钢球卡滞的情况。

　　滚动体部分用的是等直径钢球，沿着滚道圆周均匀排布，钢球的数量是按照同尺寸系列轴承的常用承载能力设定的，既不会因为钢球太少导致额定动载荷不够，也不会因为钢球太密导致保持架强度不足、运转时互相干涉。保持架用的是浪形冲压保持架结构，这也是这类中小型深沟球轴承最常用的保持架形式，两个半片保持架把钢球兜在兜孔里，兜孔的间隙留了合理的活动量，模拟实际运转时钢球的自转和公转空间，不会把钢球完全锁死，很多新手做轴承模型的时候把钢球和保持架做成过盈配合，实际模拟运转的时候直接报错，就是没考虑这个活动间隙。

　　再说到外形尺寸和安装边界，这个模型的尺寸参数是按照常用的62系列中等载荷轴承的比例做的，内圈内径、外圈外径、轴承宽度的比例符合通用安装尺寸规范，建模的时候特意在配合面做了公差参考标识，内圈和轴的配合选的是基孔制过渡配合，适合一般转速、中等载荷的传动场景，外圈和轴承座的配合选的是基轴制间隙配合，方便装配的时候压装，也能适应少量的座孔加工误差。另外在模型里预留了密封件的安装槽位，如果是需要防尘、防油污的工况，可以直接在现有模型基础上加装接触式橡胶密封或者非接触式铁封，不用重新调整内外圈的主体尺寸，这点是做实际项目的时候攒下的经验，很多通用件模型做的时候只做裸轴承，后期要加密封件的时候得重新改结构，浪费不少时间。

　　从实际用途来说，这个模型不光能用来做装配演示，还能直接导入到传动系统的装配体里做干涉检查，比如做小型数控设备主轴结构的时候，把这个轴承模型装进去，可以直接核对轴承座的沉孔深度、轴上的定位轴肩高度——这里特意提一句，模型里内圈的定位轴肩高度、外圈的挡肩高度都做了限位参考，轴肩高度不能超过内圈的倒角高度，不然拆轴承的时候拉马没法勾住内圈端面，挡肩太高也会顶到保持架，造成运转磨损，这些细节都是实际拆装修理设备的时候踩过的坑，建模的时候都把这些限位边界做进去了，新手做设计的时候直接参考就能避免很多常见的装配错误。

　　还有运转模拟的部分，整个模型的装配约束是按照实际轴承的自由度做的，内圈可以绕基准轴旋转，钢球可以在滚道上做滚动运动，保持架跟着钢球同步公转，不是那种固定死的假装配体，用来做机构运动仿真的时候，可以直接给内圈添加旋转驱动，模拟实际轴转动时轴承的运转状态，检查有没有干涉、有没有运动卡滞的问题。另外模型的所有特征都是参数化的，要是需要不同尺寸的同结构轴承，直接修改内外径、宽度、钢球直径的参数，就能快速生成对应规格的模型，不用从头开始画，能省不少通用件建模的时间，毕竟做机械设计的时候，通用件占了装配体差不多三成的零件量，能把通用件的参数化模型做扎实，整个项目的设计效率能提上来不少。

　　很多人觉得轴承是标准件，直接调标准库就行，但实际做非标设计的时候，经常会遇到标准轴承尺寸和安装空间不匹配的情况，这时候就需要自己改型设计轴承结构，这个模型的拆分结构就很适合做改型基础，比如要加宽轴承宽度提高承载能力，或者加止动槽、带定位顶丝的结构，都能在现有零件基础上修改，不用从零开始搭结构。另外从工艺角度来说，模型里的内外圈都预留了磨削加工的余量参考，滚道面的加工基准和端面的垂直度约束都做了标注，要是做工艺设计的话，能直接用来参考工序安排，比如先车削内外圈的端面和内外径，再淬火处理，最后磨削滚道和配合面，整个工艺路线的基准和模型的建模基准是统一的，不会出现基准不重合导致的加工误差。
