六旋翼无刷电机无人机机架结构设计

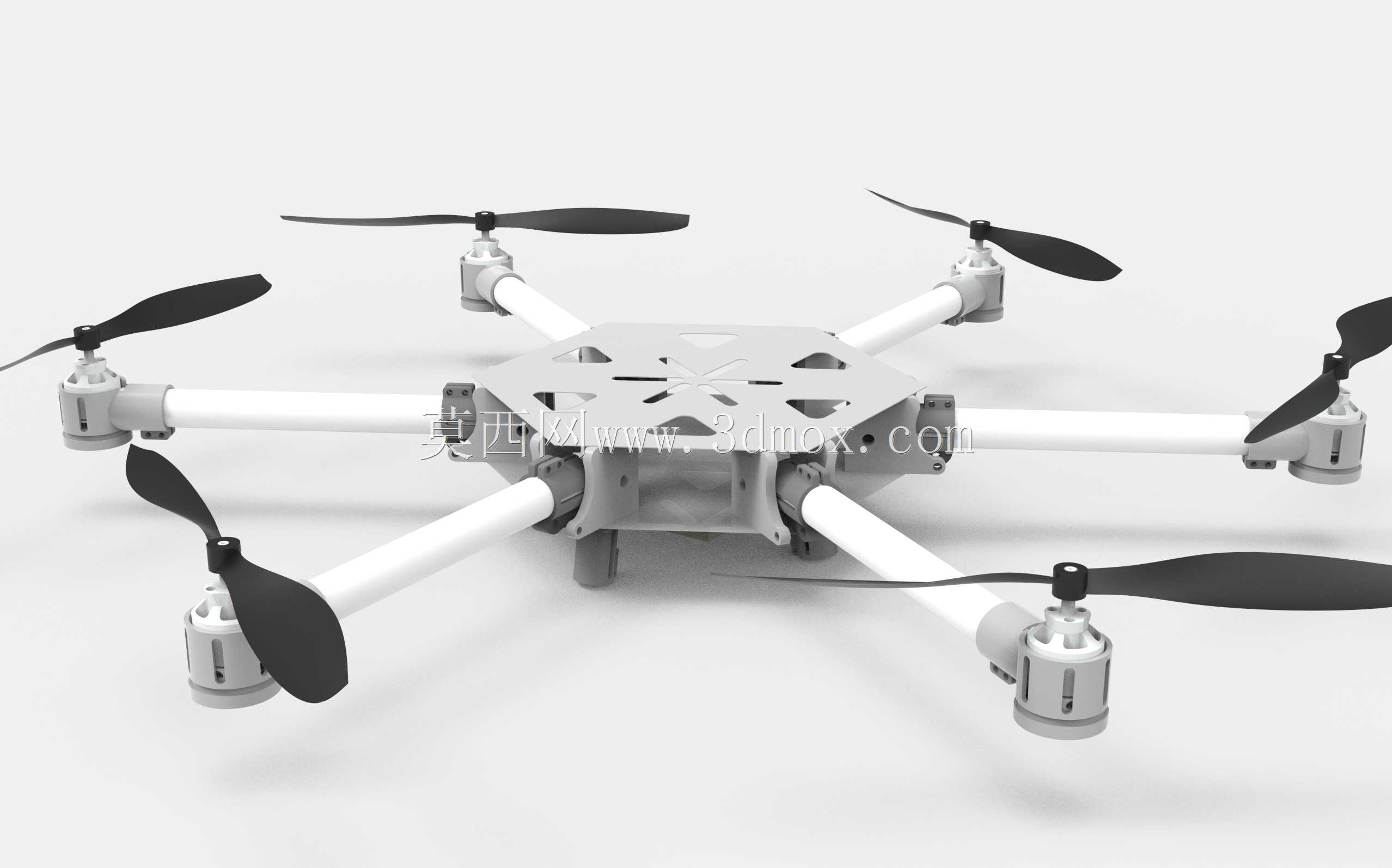

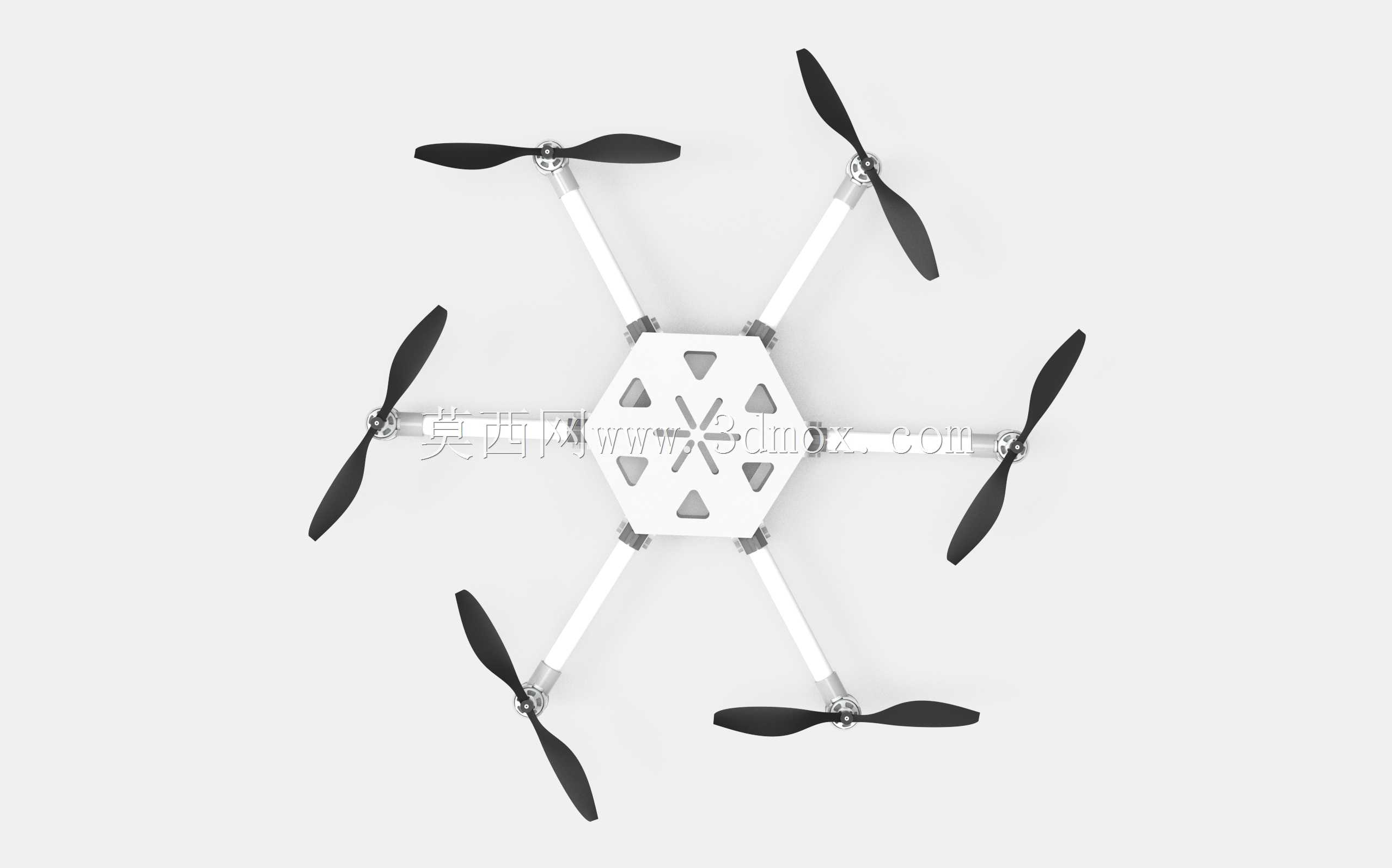

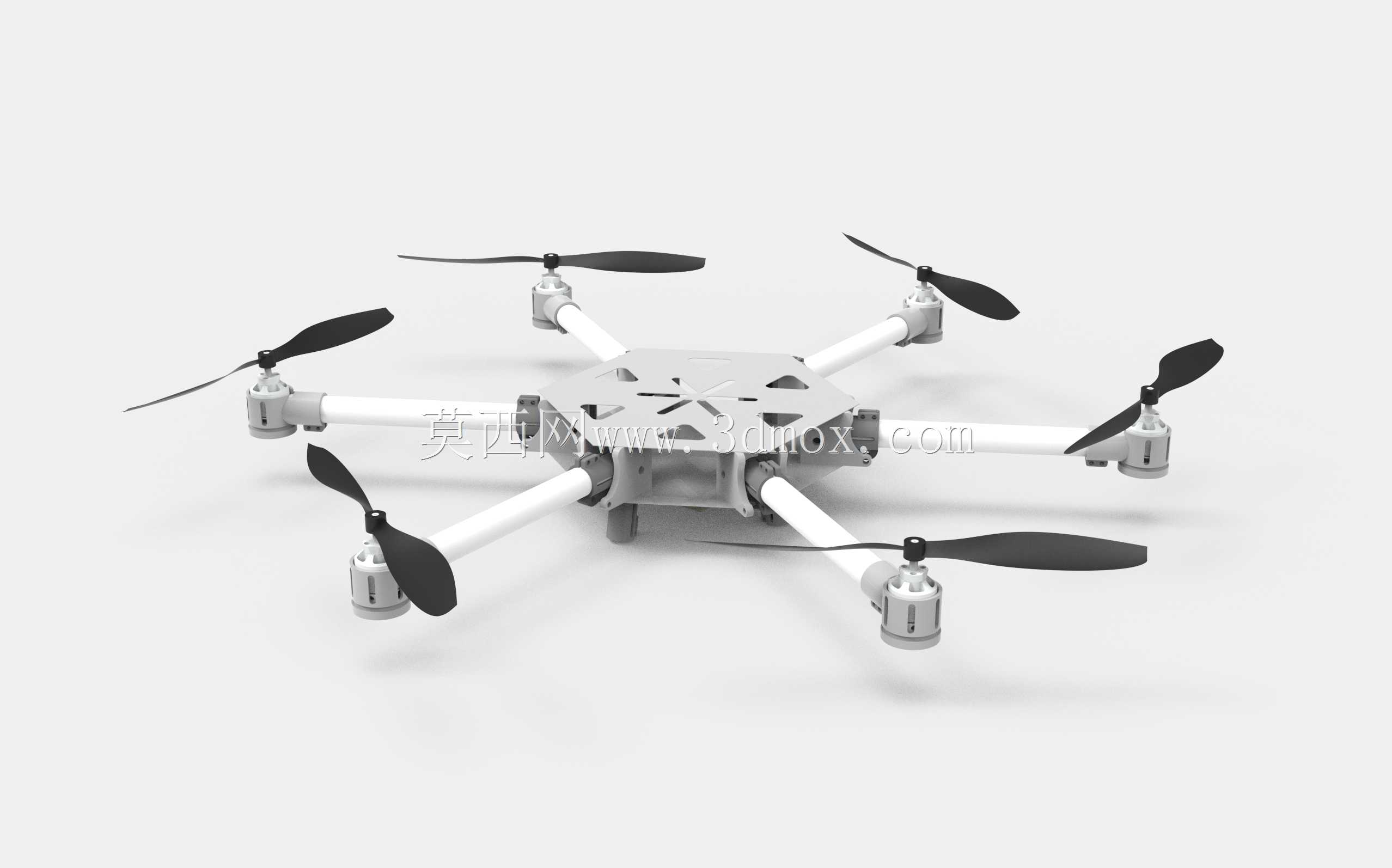

　　这套六旋翼机架结构，核心面向低空作业类飞行平台的搭载需求设计，区别于常见的四旋翼构型，六组机臂呈正六边形对称分布，单组动力冗余度更高，单电机失效时仍可通过剩余五轴的动力配平维持可控飞行姿态，更适配需要挂载作业载荷、对飞行可靠性要求较高的场景，比如低空测绘、轻量物资投送、农林植保小范围作业等场景都能适配。

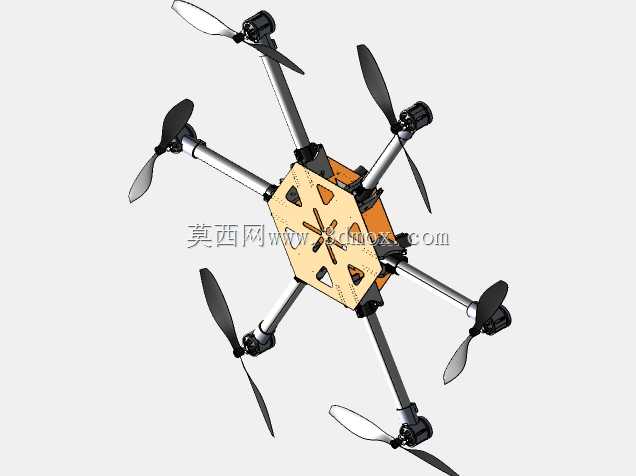

　　从结构设计逻辑来看，中心板采用上下两层叠合的板式结构，上层板预留了飞控安装位、GPS模块固定孔、电源管理模块的走线槽，下层板对应设置了电池挂载位、电调安装卡槽，所有走线都可以从机臂内部的中空通道穿行，避免线材外露在飞行过程中被气流扰动、或者被螺旋桨剐蹭引发故障。机臂采用圆管构型，相比方形管在相同重量下抗扭截面系数更高，和中心板的连接位置设计了快拆卡扣结构，不需要额外工具就能完成机臂的拆卸与安装，收纳时可以将六根机臂全部拆下，大幅缩小收纳体积，外出作业携带时不需要占用过大的储运空间。

　　动力安装座位于每根机臂的末端，直接和无刷电机的安装孔位匹配，安装座下方预留了螺旋桨的安全间隙，避免桨叶旋转时擦碰到机臂或者中心板结构。螺旋桨采用正反桨配对设计，相邻机臂的桨叶旋转方向相反，抵消飞行过程中的自旋扭矩，不需要额外的舵面结构就能维持航向稳定。起落架采用轻量化的支腿结构，安装在中心板下方，高度预留了足够的载荷挂载空间，挂载相机、药箱或者其他作业模块时，不会和地面发生剐蹭，同时起落架的支腿采用弹性材质，降落时可以吸收一部分冲击载荷，避免硬着陆时的冲击力直接传递到中心板上的电子元器件，降低飞控、传感器等精密部件受冲击损坏的概率。

　　尺寸设计上，机臂长度经过配平计算，相邻两组螺旋桨的旋转轨迹完全不重叠，桨尖之间预留了足够的安全距离，避免飞行过程中气流扰动引发的桨间干涉，同时整体轴距控制在合理区间，既保证了飞行时的姿态稳定性，又不会因为轴距过大导致整体重量超标、降低续航表现。中心板的安装孔位采用通用化设计，兼容市面上主流的飞控硬件、电调型号，不需要额外打孔改装就能完成核心电子部件的装配，机臂和中心板的连接位置做了加强筋处理，长期飞行产生的振动不会导致连接位松动，结构疲劳寿命满足长期作业使用需求。

　　实际装配过程中，这套机架的所有连接位都设置了定位止口，组装时不需要反复调整对齐位置，顺着止口就能完成部件的对位安装，装配效率相比无定位结构的机架提升明显。动力走线的通道预留了足够的线径空间，12AWG规格的动力线可以轻松穿过机臂内部，不会出现卡线、磨破线皮的问题。中心板上的设备安装位做了绝缘处理，避免电源模块短路时电流传导到整个机架引发安全隐患。飞行过程中，六组动力对称分布的结构让整机的振动频率更均匀，飞控的姿态解算精度更高，悬停时的姿态漂移量比同尺寸四旋翼更小，搭载拍摄类载荷时画面稳定性更有优势。针对户外作业的使用场景，机架的外露结构件都做了抗氧化处理，在潮湿、多尘的作业环境下长期使用也不会出现锈蚀、结构强度下降的问题，机臂表面的耐磨涂层可以抵御日常搬运、装配过程中的剐蹭，长期使用外观也不会出现明显的磨损痕迹。
