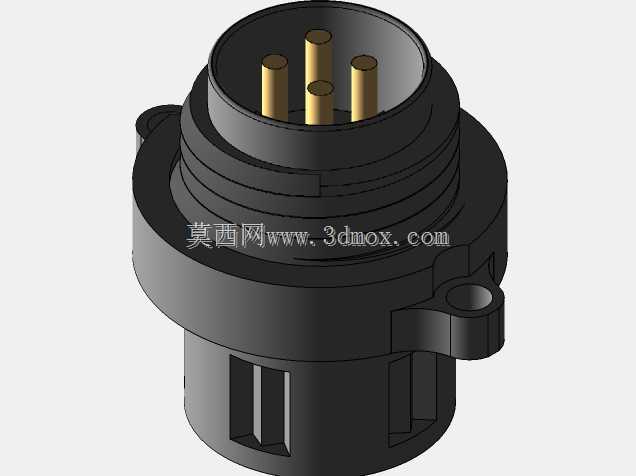

四芯外螺纹面板式电气连接接头结构

　　在工业通讯、户外机电设备的布线场景里，这类外螺纹式圆形连接器的出镜率一直不低，尤其是需要在设备壳体面板上做固定安装、同时要兼顾连接稳固性与防护性能的点位，这类结构的接头往往是结构工程师选型时的优先考量项。从实际使用场景来看，这类接头常被用在户外通讯基站的射频与供电复合接线端口、工业控制机柜的外接信号接口、移动式机电设备的电源输入段，部分需要频繁插拔维护的检测设备端口也会选用同结构的连接件，核心是靠外螺纹的旋合结构实现接头与对接端的机械锁止，避免设备运行过程中受振动、拉扯影响出现接插松脱、信号中断或者供电接触不良的问题。

　　从功能特性上拆解，这个接头采用四芯插针的接触结构，插针采用黄铜基材做导电载体，接触电阻低，载流能力可以覆盖常规低压信号传输与小功率供电的需求，插针外围做了绝缘基座隔离，不同针脚之间的电气间隙满足低压电气设备的绝缘要求，避免相邻针脚出现爬电、短路问题。接头主体的外螺纹段是核心的机械连接结构，旋合对接时可以通过螺纹配合的预紧力把对接端的密封圈压紧，实现对接面的IP65级以上防护，阻挡户外环境下的雨水、粉尘进入接触腔，适配露天、多粉尘的工业现场使用环境。接头尾部设计了带安装孔的法兰凸耳，是面板安装的核心定位结构，安装时只需要在设备面板上开出对应尺寸的过孔，把接头主体从面板外侧穿入，再通过两个固定孔用螺丝锁紧在面板内壁，就可以完成接头的基座固定，不需要额外做复杂的卡接结构，安装工序简单，后期维护更换时拆卸也很方便。

　　从设计思路的角度讲，这类接头的建模过程首先要优先保证插针的位置度公差，四个插针的中心距必须和对接端的插孔位置完全匹配，否则会出现插针对接偏移、插针弯折甚至无法插合的问题，建模时需要先以接头中心轴线为基准，建立插针的分布圆周，把四个插针均匀分布在对应分度圆上，每个插针的伸出长度要控制在合理范围，既要保证插合时接触深度足够，又要避免插针过长导致对接时出现顶针问题。外螺纹段的参数选择要兼顾通用互换性，通常选用标准的管螺纹规格，保证和市面上同规格的对接接头可以直接适配，不需要单独定制对接端，降低用户的配件采购成本。接头外壁的防滑筋条设计是从实际操作角度出发的，徒手旋合接头时，筋条可以增加手指和接头外壁的摩擦力，即使手上沾有少量油污或者戴薄劳保手套，也能顺利把螺纹旋紧，不需要借助额外的扳手工具，提升现场接线的操作效率。

　　关于外形尺寸与安装边界，这类接头的整体外径控制在常规圆形连接器的通用尺寸区间，法兰凸耳的两个安装孔中心距符合行业通用的安装孔位标准，替换同规格旧接头时不需要重新在面板上打孔，直接适配原有安装位即可。接头尾部的接线端预留了足够的线缆焊接空间，四个插针的尾端可以直接焊接导线，焊接完成后可以和尾部的线缆护套配合，实现线缆端的应力释放，避免线缆受拉扯时焊点直接受力脱落。接头内部的绝缘基座和外壳之间做了止转结构，旋合螺纹的时候绝缘基座不会跟着外壳转动，避免内部接线被拧断，这个细节是很多新手建模时容易忽略的点，实际生产中如果没有止转结构，装配和使用过程中很容易出现内部线芯扭断的故障。另外接头外壳上的定位凸台是和对接端的防呆槽配合的结构，插合时只有凸台对准防呆槽才能顺利插入，避免插错方位导致针脚错位短路，这个防呆结构的尺寸公差要控制在合理范围，既要保证插合时定位顺畅，又不能因为间隙过大失去防呆作用。

　　从结构可靠性的角度看，这类接头的金属插针和绝缘基座之间采用过盈压装的固定方式，建模时要预留合理的压装过盈量，保证插针在多次插拔后不会出现松动后退的问题，接触端的插针头部做了圆弧导向处理，插合时可以顺利滑入对接端的插孔内，不会刮伤插孔内壁的导电镀层。外壳选用增强尼龙材质注塑成型，兼顾绝缘性能和结构强度，在-40℃到85℃的工作温度区间内不会出现脆裂或者软化变形，适配大部分工业现场的环境温度要求。
