黑色平面公母配套板装连接器结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:678207
  • 黑色平面公母配套板装连接器结构设计
  • 黑色平面公母配套板装连接器结构设计

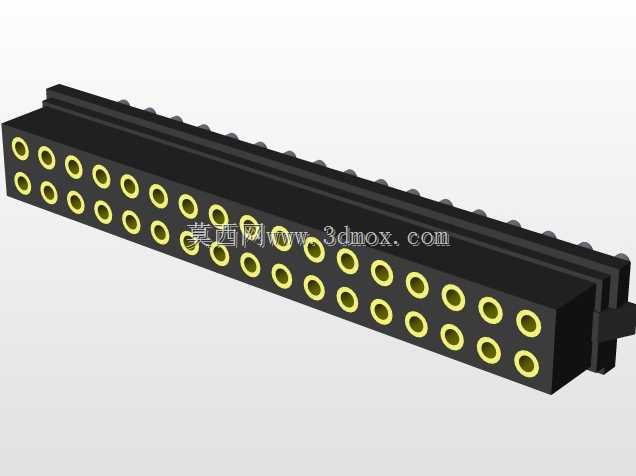

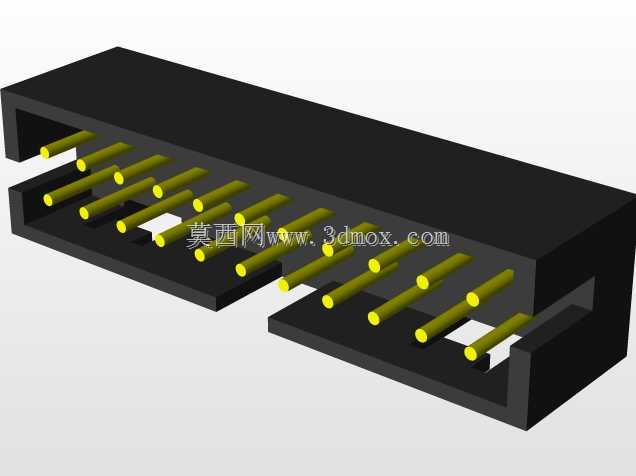

  这类板装公母配套连接器,日常多应用在工控板卡堆叠、小型通讯终端内部板间连接、便携检测设备的信号传输链路里,区别于常见的立式插针连接器,这款采用卧式平面安装的结构,能在设备内部垂直空间受限的场景下,最大化压缩板件之间的装配间距,适配薄型化设备的内部布局需求。从结构设计逻辑来看,公母端采用对称的卡槽式配合结构,黑色绝缘基座采用凹槽导向设计,装配时不需要额外的对位治具,依靠基座边缘的导向斜面就能完成插合对位,插合后基座的凹凸卡扣结构能提供足够的保持力,避免设备在运输、受振动工况下出现接插件松脱、信号瞬断的问题。插针采用双排错位排布的方式,在有限的基座宽度内最大化排布针位,每根插针的伸出长度做了差异化设计,插合过程中接地针位优先接触,

  信号针位后续导通,能避免热插拔过程中出现的信号浪涌损坏后端电路元件的情况,插针根部与绝缘基座的结合位置做了加宽的密封凸台,既可以提升插针的抗弯折强度,也能阻挡波峰焊过程中焊锡顺着插针缝隙渗入基座内部,造成相邻针位短路的问题。从安装边界来看,这款连接器采用板上卧式贴装+插脚固定的混合安装方式,基座底部预留了与PCB板厚匹配的定位凸点,过炉焊接时可以直接卡在PCB的对应定位孔内,不需要额外点胶固定就能保证焊接过程中不发生偏移,基座整体的外轮廓做了圆角处理,不会在装配过程中刮伤相邻板件的阻焊层或者周边的导线绝缘皮。实际选型应用时,需要注意公母端配对使用时的总插合高度,要预留至少0.3mm的装配余量,避免板件锁紧后连接器承受额外的轴向压力,

  长期受力导致基座开裂或者插针变形;插针的载流能力按照常规信号针设计,适合传输低压控制信号、低速通讯信号,不适合作为动力供电的连接节点使用。在结构建模过程中,需要重点关注插针的位置度公差,每根插针相对于基座安装基准面的位置偏差要控制在0.1mm以内,否则公母端插合时会出现插针顶弯、无法对位的问题;绝缘基座的壁厚设计要兼顾成型工艺和结构强度,外壁最薄位置不小于0.8mm,既可以满足注塑成型时的熔体流动要求,也能保证插合过程中基座不会出现形变开裂。另外,基座两侧预留的手指位空间,是为了后期设备维护时拆卸板件方便,不需要借助专用工具就能直接分开公母端连接,避免硬撬板件造成周边元件损坏。这类连接器的接触电阻设计控制在毫欧级,长期工作在常温工况下,接触稳定性优于常见的排线接插件,在有轻度振动的工业便携设备、车载通讯模块里应用时,能有效降低连接失效的概率,减少后期设备维护的频次。
