外六角带齿锁紧电缆穿线固定接头

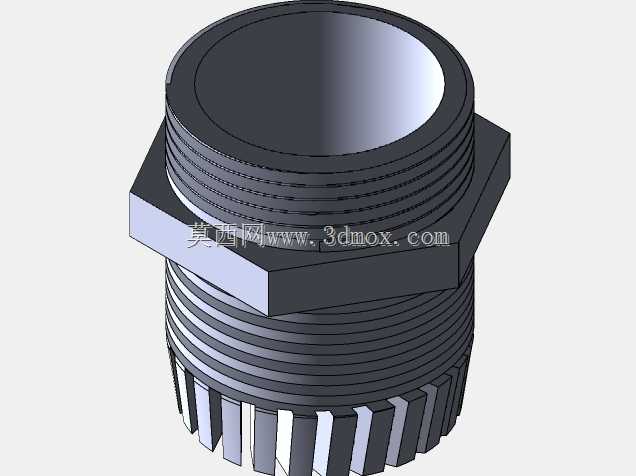

　　这款电缆固定接头是电气柜、通讯设备布线场景里的常用基础配件，日常在户外通讯基站、工业控制柜、机床电控舱的线缆进出孔位上都能见到它的身影，核心作用是给穿入设备壳体的电缆提供可靠的定位与密封，同时避免线缆在设备运行过程中受拉扯、晃动出现接线端子松脱、线缆外皮磨损的问题。从结构设计来看，接头主体采用两段外螺纹搭配中部六角台的结构，中部六角台是安装时的主要受力位，适配标准开口扳手的咬合尺寸，安装时可以通过扳手施加足够的锁紧力矩，让接头牢牢固定在设备壳体的开孔上，不会因为长期受线缆拉力出现松转。接头下端的滚齿结构是设计上的实用细节，当手动拧动下端锁紧螺母时，滚齿的凹凸齿面能大幅增加手指与接头表面的摩擦力，即使手上沾有少量油污、灰尘，

　　也能顺畅完成初步对位拧动，不需要额外借助工具就能完成预锁紧，提升现场布线的装配效率。接头内部是贯通的穿线孔，孔径匹配对应规格的电缆外径，穿入电缆后配合配套的橡胶密封环与锁紧端盖，就能在孔位处形成IP65级以上的密封效果，既可以阻挡外部的灰尘、水汽进入设备内部，也能避免设备内部的冷却油气、粉尘顺着线缆缝隙外泄，适配户外、车间多粉尘、有喷淋的复杂工况。在安装边界上，这类接头适配的壳体开孔为标准圆形螺纹孔，中部六角台的对边尺寸比开孔直径大出足够的压紧余量，安装时六角台与壳体表面之间可以加装平垫片或者密封垫片，避免锁紧时压伤壳体表面的喷涂层或者金属面，同时进一步提升接触位置的密封性能。两段螺纹的长度分别适配不同厚度的设备壁板，

　　上段螺纹用于穿入壳体内部配合螺母锁紧，下段螺纹用于连接密封端盖，即使是壁厚在2到8毫米之间的金属板材、工程塑料壳体，都能通过调整锁紧螺母的位置实现可靠固定，不需要针对不同壁厚单独定制接头长度。在实际选型使用时，这类接头的金属主体通常采用黄铜镀镍或者锌合金材质，具备不错的抗锈蚀能力与结构强度，在-40℃到120℃的工作温度区间内都能保持结构稳定性，不会因为低温变脆、高温软化导致锁紧失效。和普通的塑料电缆接头相比，金属材质的接头抗冲击能力更强，在现场布线施工时如果受到意外磕碰，不会出现开裂、螺纹滑牙的问题，适合在工业现场、户外通讯设备这类对部件可靠性要求较高的场景使用。设计这类接头的三维模型时，需要重点保证螺纹参数的标准性，

　　中部六角台的对边尺寸、对角尺寸要严格符合紧固件的相关标准，下端的滚齿结构要保证齿形均匀，既不能因为齿距过大导致防滑效果不足，也不能因为齿距过小增加不必要的加工难度。同时内部穿线孔的同轴度要控制在合理公差范围内，避免穿线时孔壁刮伤电缆外皮，螺纹的起止端要做合理的退刀槽设计，保证实际加工时螺纹可以完整切削，装配时螺母可以顺畅拧到底，不会出现卡滞的问题。在设备布线设计阶段，这类接头的排布需要预留足够的扳手操作空间，相邻两个接头的六角台边缘要留出至少半个扳手宽度的操作间隙，避免安装时扳手无法卡入六角位，导致锁紧力矩不足，后期使用过程中出现接头松动的问题。同时接头的穿线孔内径要比所穿电缆的外径大0.5到1毫米，既保证电缆可以顺畅穿入，也能保证密封环可以均匀抱紧电缆外皮，实现可靠的密封与抗拉效果。
