法兰安装多芯圆形电连接器结构设计

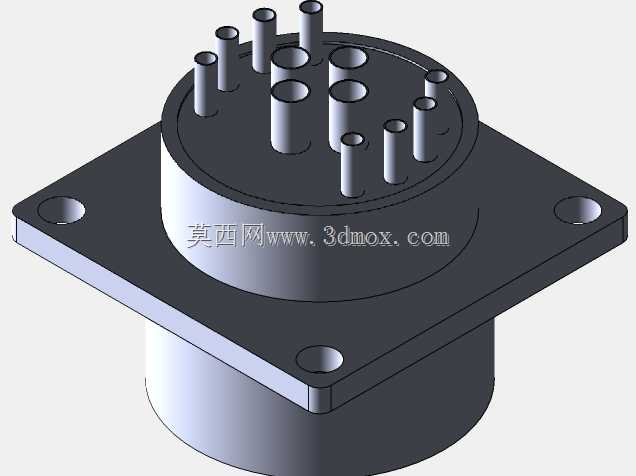

　　这款多芯圆形电连接器采用法兰盘安装结构，主体分为安装基座、插芯腔体、接触端子三个核心部分，主要用于工业通讯、测控设备、电力传输场景下的多回路电气连接，可在设备面板、机柜壁板位置实现固定端的信号与功率传输对接，适配需要频繁插拔维护、多线路集成连接的电气系统。从实际使用场景来看，这类连接器常应用在工业控制机柜内部的信号转接、户外通讯设备的线路对接、测试仪器的外接接口部位，依靠法兰盘的四个安装孔实现与安装面板的刚性固定，安装时可在法兰与面板之间加装密封垫片，满足一定的防尘防泼溅需求，避免设备内部线路受外界环境干扰。插芯部分采用不等径端子排布设计，不同直径的插针分别对应功率回路与信号回路，大直径端子承载大电流传输，小直径端子负责弱信号传递，

　　排布时特意将功率端子与信号端子做分区布局，减少大电流对信号传输的电磁干扰，插针根部做了圆弧过渡处理，避免插拔过程中应力集中导致的端子断裂，插针与基座之间采用过盈压装配合，保证端子在多次插拔后不会出现松动移位。设计过程中优先考虑了安装兼容性，法兰盘采用方形结构，四个安装孔对称分布在法兰四角，安装孔做了沉孔设计，固定螺丝安装后头部不会突出法兰表面，避免与对接端的连接器外壳产生干涉；基座部分采用阶梯圆柱结构，法兰下方的圆柱段可嵌入安装面板的预制开孔内，起到安装定位作用，减少装配时的对位调整工作量，法兰上方的圆柱腔体为插针安装区域，腔体边缘做了倒角导向，方便对接端连接器插入时快速对位，降低插针被顶弯的风险。从安装边界来看，

　　法兰盘的方形轮廓决定了面板开孔的最小避让尺寸，安装时需要在面板上预留对应直径的中心过孔，同时在四角对应位置加工螺丝过孔，法兰下方圆柱段的长度决定了适配的面板最大厚度，超过该厚度时圆柱段无法完全穿过面板，会导致法兰与面板之间存在间隙，影响安装稳定性；插针的伸出长度经过匹配设计，对接时插针先进入对接端的导向腔，再与插孔接触，避免插针在对接初始阶段承受侧向力，不同直径插针的长度差也做了对应设计，保证功率回路先接通、信号回路后接通，断开时信号回路先断开、功率回路后断开，符合电气连接的安全规范，避免带电插拔时信号回路出现拉弧损坏器件。这类连接器的外壳基座通常采用绝缘工程材料制作，具备足够的结构强度与绝缘性能，可承受一定的机械冲击与振动，在设备移动、运输过程中不会出现基座开裂、端子移位的问题，插针表面做了镀层处理，降低接触电阻，提升抗氧化能力，保证长期使用后的连接可靠性，适合在工业环境下长期稳定工作，无需频繁维护更换。
