波导配套通风除汗多孔板结构设计

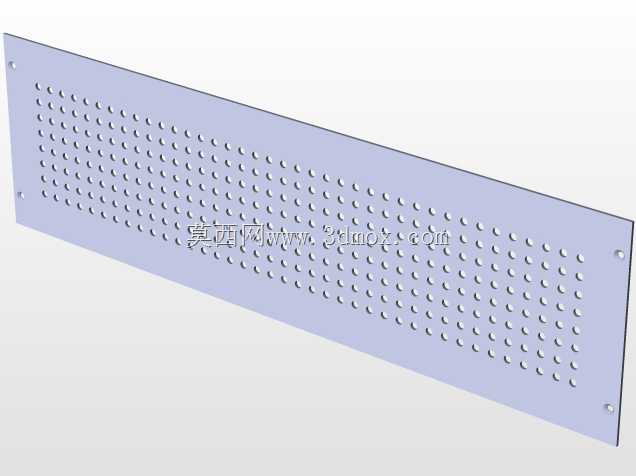

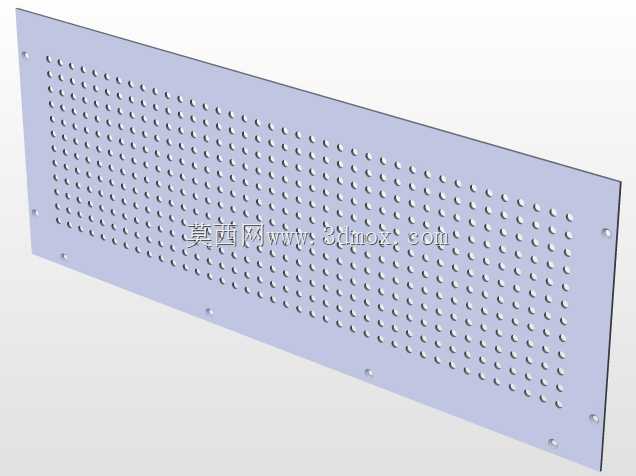

　　在微波通讯、雷达射频系统的波导传输链路搭建中，波导内部的凝露、积汗问题一直是影响信号传输稳定性的隐性故障点——当设备运行环境温湿度波动较大时，波导内壁容易凝结细微水汽，长期积累会导致驻波比异常、插损升高，甚至引发内壁腐蚀，缩短波导使用寿命。这款配套波导使用的除汗多孔板，正是针对这一工程痛点设计的功能结构件，主要安装在新鲜空气接入端与波导腔体的衔接位置，在保障通风换气、及时排出腔体内潮湿空气的同时，不会对波导内的电磁场传输造成额外干扰。从结构设计逻辑来看，这款零件采用薄型钣金基材加工，整体为规整的矩形平板形态，板面均匀排布阵列式圆形通孔，孔位的排布经过间距优化，既保证了足够的通风过流面积，让进入波导的气流可以均匀分散流过腔体内部，

　　带走附着在内壁的潮气，又通过均匀的孔阵结构避免了局部金属结构突变对射频场的影响。安装边界上，板件的四个边角预留了沉头安装孔位，可以直接通过标准紧固件贴合固定在波导的法兰对接面上，不需要额外设计转接结构，安装时的贴合面平面度公差控制在合理范围内，避免对接缝隙漏风或者影响波导的密封性能。实际应用场景中，这类除汗板多用于户外部署的微波通讯设备、船载雷达系统、高湿环境下的射频测试设备的波导段，区别于普通的通风防尘网，金属材质的多孔板本身具备足够的结构强度，不会因为长期气流冲刷出现变形、纤维脱落的问题，也不会像非金属滤网那样在高频电磁场下产生介质损耗。设计过程中，孔的直径与孔间距经过匹配计算，在满足通风量要求的前提下，

　　尽可能降低对波导传输性能的影响，板件的厚度选择兼顾了结构刚性与加工便利性，不会因为过薄导致安装时翘曲，也不会因为过厚增加不必要的重量与材料成本。板体边缘做了钝化处理，没有尖锐毛刺，避免安装过程中划伤操作人员或者破坏波导法兰面的导电涂层。在设备运行时，外部的干燥新鲜空气通过板件的均匀孔阵进入波导腔体，形成微正压的通风环境，将腔体内因为温差析出的潮气顺着波导的排气端带出，从根源上减少内壁凝露积汗的可能，相比在波导内部放置干燥剂的维护方案，这种结构不需要定期更换耗材，能够长期免维护运行，大幅降低了户外通讯站点的运维成本。从建模细节来看，所有孔位的阵列采用参数化设计，调整孔间距、孔径参数时可以快速生成不同通风率的版本，适配不同尺寸规格、不同功率等级的波导使用场景，安装孔的位置也可以根据对接法兰的孔位标准做对应调整，具备较好的通用性，能够覆盖多数矩形波导的配套通风除汗需求。
