射频同轴N型安费诺接头结构设计

　　在射频通讯系统搭建、测试设备集成、基站射频链路布设的实际工程场景里，同轴连接器是保障射频信号低损耗传输的核心基础元件，这款N型射频接头的结构设计，完全围绕射频信号稳定传输、户外工况耐受、便捷装配对接的核心需求展开。从实际使用场景来看，这类N型接头常应用在0-11GHz频段的射频链路中，不管是基站天馈系统的室外连接、射频测试仪器的端口转接，还是工业无线通讯设备的内部射频走线对接，都需要这类螺纹锁紧式的同轴接头来保障连接可靠性，相比BNC这类卡扣式接头，N型接头的螺纹锁紧结构能在振动、温差变化大的工况下保持稳定的接触压力，避免信号传输中断或者驻波比异常升高。

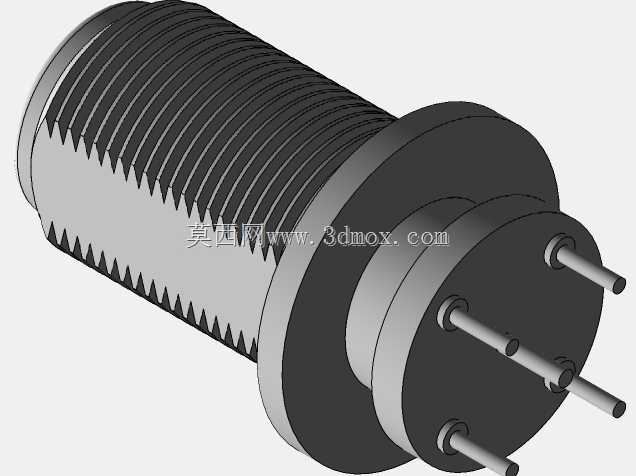

　　从产品功能特性来看，这款接头采用典型的N型接头结构布局，外侧带连续外螺纹的金属壳体作为外导体接触结构，既承担屏蔽外界电磁干扰的作用，也通过螺纹旋合实现和对接端的机械锁紧，壳体外侧的滚花纹理是为了手工旋拧时增加摩擦力，在没有扳手辅助的场景下也能实现初步预紧，后续用扳手加固时也能避免钳口打滑损伤壳体镀层。内部的介质支撑结构采用聚四氟乙烯材质，既可以固定中心接触插针的同轴度，也能在内外导体之间形成稳定的绝缘层，保障射频传输的特性阻抗稳定在50Ω，匹配绝大多数射频系统的阻抗要求，避免阻抗不连续带来的信号反射问题。端部伸出的三根插针？不对，仔细看结构，中心的主接触插针是信号传输的内导体，周围的定位结构？哦不对，这款是穿墙式安装的N型接头？不对，看结构，尾部的插针是用于板端焊接的引脚，哦对，这款是板端安装的N型母头？不对，不对，看外导体的内孔带锯齿状的接触弹片？哦不对，图里内侧的锯齿是外导体的接触簧片，当公头插入时，这些簧片会抱紧公头的外导体，实现360度连续的电接触，保障屏蔽效能和接触可靠性。

　　从设计思路层面，做这类射频接头的三维建模时，首先要保障的是各部件的同轴度公差，中心插针、介质支撑、外导体壳体三者的同轴度必须控制在0.05mm以内，否则会导致特性阻抗偏移，驻波比超标，直接影响射频传输性能。其次是安装边界的尺寸控制，这款接头采用法兰盘安装结构？不对，看中间的凸缘结构，是穿墙安装的定位台阶，安装时穿过设备面板的开孔，台阶面贴紧面板内侧，外侧通过锁紧螺母或者螺纹旋合固定，面板开孔的直径需要匹配壳体的外径，预留0.1-0.2mm的装配间隙，避免安装时壳体受挤压变形导致内部介质支撑移位。尾部的焊接引脚长度和间距是按照PCB板的焊盘布局设计的，引脚直径和焊盘孔径匹配，过波峰焊或者手工焊接时都能保证焊接可靠性，引脚的根部做了应力释放的倒角设计，避免焊接或者装配时引脚从介质支撑处断裂。

　　外形尺寸方面，这类标准N型接头的外导体螺纹规格是5/8-24UNEF，这是行业通用的标准尺寸，能和所有符合IEC60169-16标准的N型公头实现互配，不需要做定制化的对接结构。壳体的总长度根据板端安装的需求设计，尾部引脚伸出法兰面的长度刚好适配常用的1.6mm、2.0mm厚度的PCB板，焊接后引脚不会突出PCB背面过多，避免和其他元器件干涉。外导体的表面镀层一般采用三元合金或者镀镍镀金，既提升耐腐蚀性能，也能降低接触电阻，在户外潮湿、盐雾的工况下也能长期保持稳定的电接触，不会因为氧化导致接触电阻升高、信号损耗增大。

　　在实际选型和装配时，需要注意接头的安装扭矩，螺纹锁紧时的扭矩不能超过规定值，一般N型接头的推荐锁紧扭矩在0.9-1.1N·m，扭矩过大会导致螺纹滑牙或者内部介质支撑变形，扭矩过小则会导致接触不良，驻波比不稳定。另外在布线时，和接头连接的同轴电缆剥线尺寸要严格匹配接头的尾部装配尺寸，内导体焊接到中心插针时不能有虚焊、焊锡流到介质支撑表面的情况，外导体的屏蔽层要和接头的尾部外导体压接或者焊接牢固，避免屏蔽层断开导致信号泄漏。建模过程中，所有的配合面都要按照实际装配公差来设定间隙，比如外导体和对接公头的配合间隙、中心插针和对接母座的接触间隙、介质支撑和壳体内孔的过盈量，这些参数都会直接影响最终产品的射频性能，不能只做外观的形似，要把实际装配的公差配合、接触结构都还原出来，这样的三维模型才能用于后续的结构仿真、装配干涉检查、生产工装设计。

　　很多新手建模这类射频接头时，容易忽略内部接触簧片的结构细节，只是做一个光滑的内孔，实际上外导体内部的开槽簧片是保障接触可靠性的关键，簧片的开槽数量、角度、弹性变形量都有严格的设计要求，既要保证插入时的插拔力在合适范围，也要保证在长期使用后簧片不会出现塑性变形，导致接触压力下降。另外介质支撑的位置也很关键，要保证介质支撑和空气的交界面位置经过阻抗补偿设计，抵消介质和空气介电常数差异带来的阻抗突变，这样才能在宽频段范围内保持较低的驻波比和插入损耗。
