方形带灯螺纹安装电源控制开关结构

　　这款方形带灯电源开关，是面向通讯设备、工业控制终端、小型电子装置开发的操作控制元件，日常在通讯基站前端控制模块、桌面式通讯测试设备、便携通讯终端的供电通断场景中大量使用，操作人员通过按压顶部操作面即可完成设备供电回路的通断切换，顶部集成的透光指示区可直观反馈当前回路通电状态，避免误操作带来的设备断电或异常启动问题。

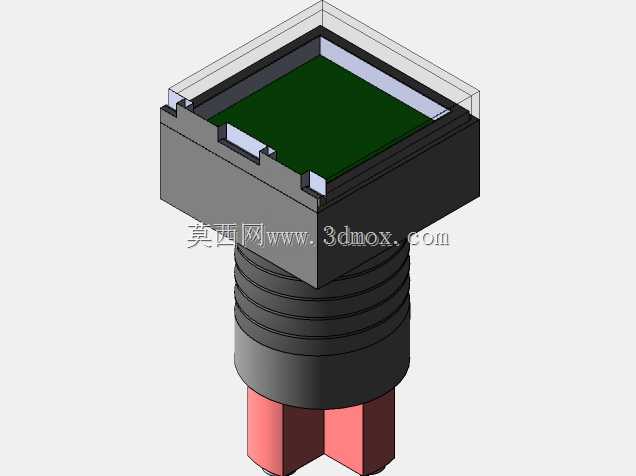

　　从结构设计逻辑来看，这款开关采用分体式层级堆叠结构，顶部操作端为方形设计，匹配多数通讯设备面板的方形开孔布局，操作面下方设置绿色透光导光层，可将内部指示灯的光线均匀导出，避免局部亮斑影响状态识别，操作端外壳做了阶梯式卡扣限位，按压行程内不会出现壳体脱出的问题。中部采用螺纹柱结构，柱身设置多圈环形防滑槽，安装时可穿过设备面板的预制开孔，通过配套螺母从面板背面锁紧，适配1.5mm至5mm厚度范围的面板安装，螺纹段直径做了公差收敛，与常规面板开孔的间隙控制在0.2mm以内，安装后不会出现晃动偏移的问题。底部出线端设置三个引脚接线位，分别对应公共端、常开触点、指示灯供电端，引脚间距符合低压电气接线的安全间距要求，焊接或插接接线时不会出现引脚间短路的风险。

　　实际选型应用时，需要注意这款开关的安装边界：顶部方形操作端的外轮廓尺寸大于中部螺纹柱直径，面板开孔时需要按照螺纹柱直径加工圆形过孔，同时在面板外侧预留方形操作端的下沉安装槽，槽深匹配操作端的突出高度，保证安装后操作面与设备面板齐平，避免意外磕碰触发开关。开关的按压行程设计为2.5mm，按压力度控制在3N至5N区间，既不会因为力度过轻导致误触，也不会因为力度过大造成操作疲劳，适合需要频繁通断供电的操作场景。内部触点采用银合金材质，额定负载下的通断寿命可达万次级，满足通讯设备长期使用的可靠性要求，导光层采用磨砂PC材质，长期使用不会出现发黄透光率下降的问题，外壳部分采用阻燃ABS材质，符合电子电气设备的阻燃等级要求，即使内部触点出现异常打火也不会引燃外壳造成安全隐患。

　　在结构建模过程中，需要重点关注几个配合公差：顶部操作端与中部固定基座的滑动配合间隙，需要控制在0.1mm至0.15mm之间，间隙过大会导致操作时晃动卡滞，间隙过小则会因为塑料件的成型收缩出现按压卡涩的问题；中部螺纹的螺距采用标准公制细牙螺纹，锁紧螺母与螺纹柱的配合需要预留足够的防松余量，可在螺母与面板之间加装弹性垫圈，避免设备运输振动过程中螺母松动导致开关移位。底部引脚的伸出长度需要匹配PCB板的焊接厚度，引脚端部做倒角处理，方便插装时快速对准PCB焊盘，导光层与内部指示灯的对位偏差需要控制在0.3mm以内，保证光线能够全部进入导光层，不会出现漏光导致的指示区亮度不均问题。

　　从应用适配性来看，这款开关除了通讯类设备外，也可适配小型工控装置、测试仪器、桌面电子设备的供电控制场景，安装时不需要额外的固定支架，仅通过面板开孔与锁紧螺母即可完成固定，大幅减少设备内部的结构件占用空间，方形的外观设计也能更好匹配现代电子设备的方正外观风格，不会出现圆形开关与方形面板风格不协调的问题。开关的接线端可适配焊线、PCB插装两种接线方式，引脚的载流能力满足低压直流供电回路的通断需求，不会出现长期载流过热的问题。
