通讯设备用折弯成型波导安装固定件

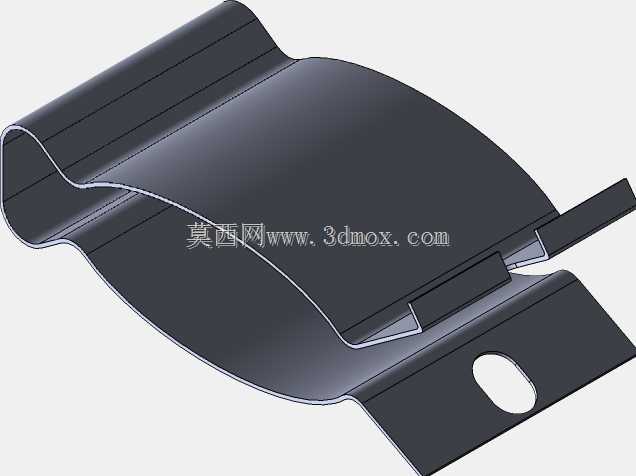

　　在射频通讯设备的整机装配环节，波导类部件的安装精度直接决定信号传输链路的驻波比表现，这款折弯成型的波导安装件，核心作用是完成波导管段与设备腔体、手夹结构的刚性衔接，避免设备在运输震动、高低温工况下出现波导接口错位、密封失效的问题。从结构设计来看，主体采用连续折弯的钣金构型，曲面段完全贴合对应规格波导管的外壁弧度，折弯处的圆角半径经过反复校核，既保证钣金冲压成型时不会出现应力集中导致的开裂，也能让安装后波导管外壁与支撑面完全贴合，不存在局部悬空的问题，避免长期使用后波导管受外力挤压产生形变，影响内部信号传输的场型分布。端部的安装耳片上开设了长圆形安装孔，这类孔型的设计是考虑到实际装配时的公差补偿需求，

　　设备腔体上的安装螺柱存在位置度公差时，长圆孔可以提供两个方向的调节余量，不需要现场扩孔就能完成装配，大幅降低产线装配的返工率。安装耳片与主体曲面的衔接处采用了压筋加强结构，在不增加钣金材料厚度的前提下，提升了耳片的抗弯折强度，当紧固螺丝达到额定锁紧力矩时，耳片不会出现翘曲变形，保证连接的可靠性。主体曲面的两侧设置了限位翻边，翻边高度刚好卡住波导管的两侧棱边，装配时波导管顺着翻边滑入即可自动定位，不需要额外的治具辅助对齐，能有效提升装配效率，同时在设备受侧向冲击时，翻边可以承受横向剪切力，避免波导管出现横向窜动。这款安装件的整体外形轮廓完全避让了周边的射频模块、走线空间，安装后不会与相邻器件产生干涉，曲面段的折弯角度经过精准计算，

　　刚好匹配波导管的走向角度，不需要额外调整波导管的弯折角度就能完成装配，避免波导管因强制弯折产生的内部应力，防止长期使用后出现疲劳开裂。在实际应用场景中，这类波导安装件广泛用于基站射频单元、微波通讯设备、雷达信号传输组件中，相比传统的管夹式固定结构，这种一体化折弯的安装件与波导管的接触面积更大，固定时的压强更小，不会因为锁紧力过大导致波导管壁出现凹陷，同时一体化的结构减少了装配零件数量，降低了供应链的物料管理成本。设计过程中重点校核了安装边界尺寸，安装后整体突出波导管外壁的高度控制在最小范围，适配设备内部紧凑的安装空间，长圆孔的长度方向与波导管的轴向保持一致，可补偿波导管因温度变化产生的轴向伸缩量，避免高低温循环下结构出现热应力损坏。

　　表面处理采用导电氧化工艺，既提升了钣金件的抗腐蚀能力，也能保证与波导管、设备腔体之间的导电连续性，减少信号传输过程中的电磁泄漏，提升整机的电磁兼容性能。折弯成型的工艺选择也兼顾了量产的经济性，采用单工序冲压折弯即可完成全部成型工序，不需要复杂的模具结构，零件成型后的尺寸一致性好，适合批量生产应用。
