弯臂式设备夹持固定支座结构

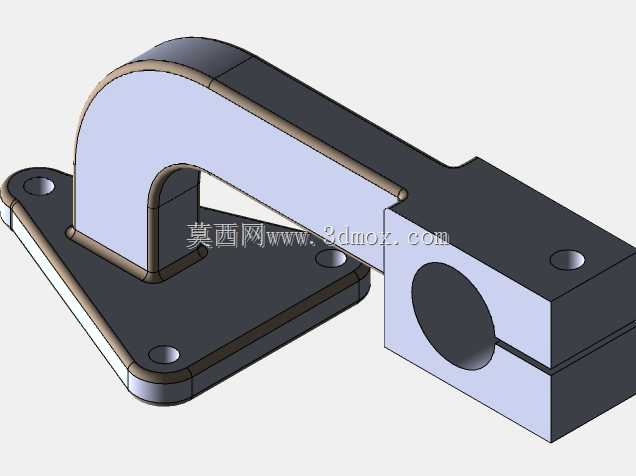

　　该弯臂式夹持支座属于设备外围支撑与工位定位类构件，在产线工位布局、检测台架、小型工装夹具以及通讯设备周边固定场景中承担载荷传递与位置保持作用。构件下部为带安装孔的矩形底板，底板通过螺栓与工作台面、型材框架或设备基体连接，形成稳定的支撑基准；中部采用弧形弯臂过渡，将支撑点从底板平面抬升并向侧方延伸，避开底部走线、操作空间或相邻部件的干涉区域；上部为带横向开孔的夹持头，可穿入轴类件、杆状传感器、调节螺杆或小型功能模块，再借助侧向锁紧结构完成固定。

　　从受力路径看，底板承受弯臂传来的弯矩与竖向载荷，因此底板四角预留沉孔或通孔，安装时可根据台面材质选用内六角螺栓、T型螺栓或膨胀螺钉；弯臂截面在转折处保持连续过渡，避免直角根部造成应力集中，同时弧形外形在相同伸出高度下缩短了力臂，提升整体抗倾覆能力。上部夹持头的开孔轴线与底板安装面形成确定的空间位置关系，建模时需保证孔中心到底板底面的高度、孔轴线相对底板边线的偏移量以及夹持端面的平行度，这些尺寸直接决定被夹持件的工作位置。

　　实际选型与布置时，先要核对安装边界：底板长宽决定台面占用面积，弯臂高度决定被支撑件的抬升距离，夹持头孔径决定可容纳杆件的直径范围。若用于检测工位，支座常用来固定光电开关、接近开关或喷码喷头，此时需关注弯臂伸出后头部的振动幅度，底板应尽量贴近设备刚性基面；若用于工装夹具，夹持头可配合锁紧螺钉压住定位销或导向杆，使工件在加工或装配过程中保持姿态；若用于通讯设备及生活类装置的辅助支撑，则可承托小型杆状天线、指示灯具或操作手柄，通过弯臂跨越设备外壳边缘，减少额外转接板。

　　结构设计上，底板与弯臂、弯臂与夹持头之间采用一体化实体造型，适合铸造成型后再加工安装面与孔位，也可按载荷大小改为焊接件或机加工件。底板孔位建议设计成长圆孔或预留一组备选孔，以补偿台面螺孔的位置误差；夹持头侧向应设置螺纹孔，锁紧螺钉端部可增加铜垫或尼龙垫，防止夹伤轴件表面并提高摩擦锁紧力。弯臂内侧弧线与外侧弧线的壁厚应尽量均匀，若采用铸造工艺，需在厚大部位考虑拔模斜度与圆角过渡；若采用数控加工，则毛坯余量集中在弯臂外侧，装夹时可先加工底板底面与顶面，再以底板为基准加工夹持孔，保证位置精度。

　　三维建模过程中，可先建立底板草图并拉伸实体，再绘制弯臂中心引导线，通过扫描或多段拉伸叠加形成弧形支撑体；上部夹持头以独立方块构建横向通孔与侧向锁紧孔，最后对结合面进行合并与圆角处理。装配验证时，将螺栓、被夹杆件和相邻设备外壳一并调入，检查弯臂在最大伸出位置时是否与门板、管线或维护工具发生干涉；运动部件附近使用时，还要预留抖动与热膨胀间隙。支座表面可做氧化、喷塑或镀饰处理，以适应车间油污、粉尘或潮湿环境，整体结构在满足支撑刚度的同时，兼顾了安装便利性与工位调整灵活性。
