U型插销式机械转向连接接头结构

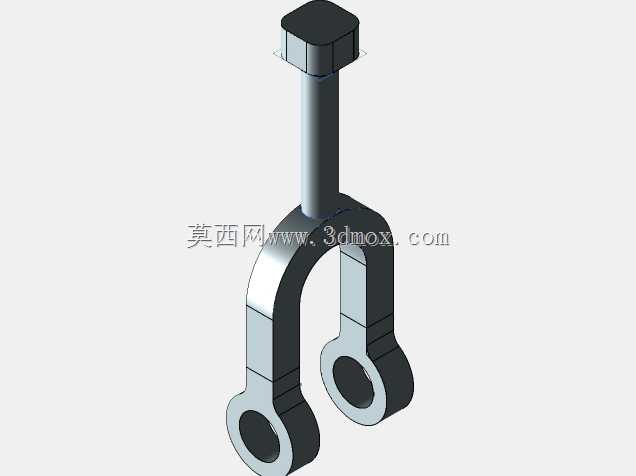

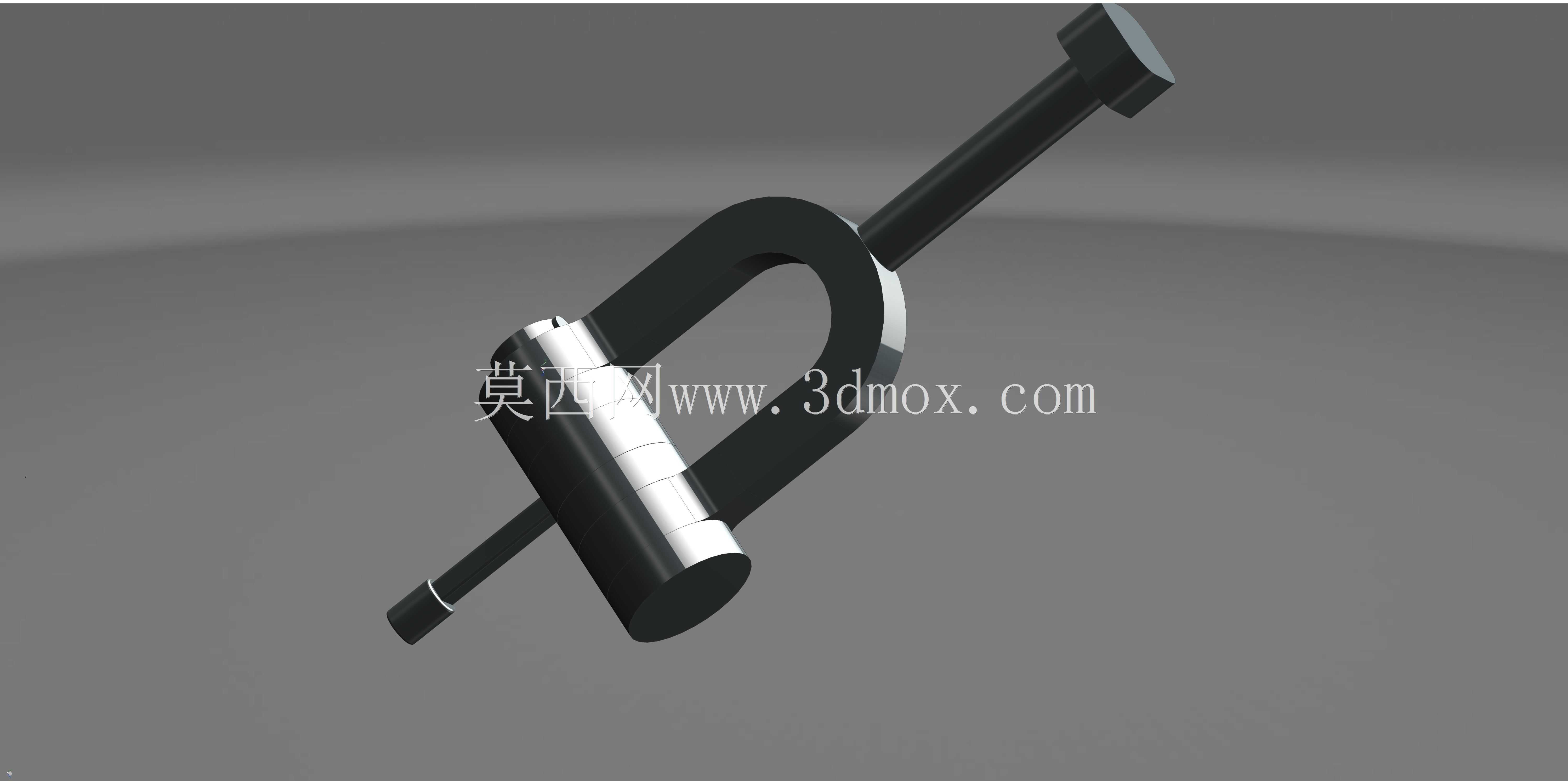

　　这类U型插销式转向连接接头，在小型代步车辆、园林作业机具、轻型输送设备的转向操纵机构中应用十分广泛，核心作用是在转向动作传递路径中，衔接操纵端拉杆与转向执行端的摆臂，将操纵端的直线推拉或者摆动动作，无明显旷量地传递到执行部件，同时适配两个连接端之间存在的小角度空间偏转，避免运动过程中出现卡滞、别劲的问题。从结构设计逻辑来看，整体采用U型叉体搭配贯穿式销轴的经典布局，叉体的两个平行耳片上加工有同轴的销轴安装孔，孔位公差严格控制在H7级别，保证销轴穿入后既能顺畅转动，又不会出现径向窜动；销轴一端设计有膨大的限位端头，另一端预留有径向销孔，装配完成后穿入开口销即可完成轴向限位，防止设备运行过程中销轴受振动脱出，这种固定方式在户外作业、

　　振动工况下的可靠性远高于顶丝固定，日常维护拆解也十分便捷，不需要专用工具就能完成拆装检修。叉体与拉杆连接的柄部采用圆柱杆结构，杆部末端加工有外螺纹段，可以直接旋入带内螺纹的调节拉杆，通过旋转接头本体就能调整整个转向拉杆的总长度，实现转向机构的间隙微调，匹配不同装配公差下的行程要求，调整到位后通过锁紧螺母锁止，避免运行中长度发生偏移导致转向行程偏差。从安装边界来看，叉体的两耳片间距根据配套摆臂的厚度设计，预留了0.2-0.5mm的装配间隙，既不会因为间隙过小导致摆臂转动卡滞，也不会因为间隙过大造成转向旷量超标；销轴的直径根据传递的转向力矩核算，常规轻型工况下采用8-12mm直径的销轴即可满足强度要求，

　　叉体的整体宽度控制在对应摆臂安装空间的允许范围内，不会和周边的车架、护板等部件产生运动干涉。设计过程中需要重点关注叉体耳片根部的应力集中问题，耳片与柄部的过渡位置采用大圆角过渡，避免转向受力时根部出现应力断裂，同时整个部件的热处理工艺匹配受力需求，叉体主体采用中碳钢调质处理，表面硬度控制在HB220-250，兼顾强度与韧性，销轴表面做淬火处理提升耐磨性能，长期转动磨损后仅需更换销轴即可，不需要整体更换接头，降低后期维护成本。实际装配时需要注意，销轴穿入后要保证开口销完全张开，贴紧销轴端面，同时在销轴与耳片孔的配合面涂抹少量润滑脂，减少转动过程中的磨损，延长部件使用寿命；在转向机构的运动行程校核中，要模拟最大转向角度下接头的偏转角度，

　　保证接头的摆动角度在设计允许范围内，避免超出极限角度导致叉体别弯、销轴断裂。这类接头相比一体式焊接的转向连接件，最大的优势是具备角度补偿能力，当两个连接部件的安装面存在少量形位公差偏差时，接头可以通过自身的转动自适应调整，不会在杆件内部产生附加内应力，有效降低整个转向传动机构的装配精度要求，提升整机的装配效率，同时在长期运行出现磨损后，可单独更换易损的销轴部件，维护成本更低，非常适合批量生产的轻型机械设备、非道路作业机具使用。
