外六角半螺纹红色紧固螺栓结构设计

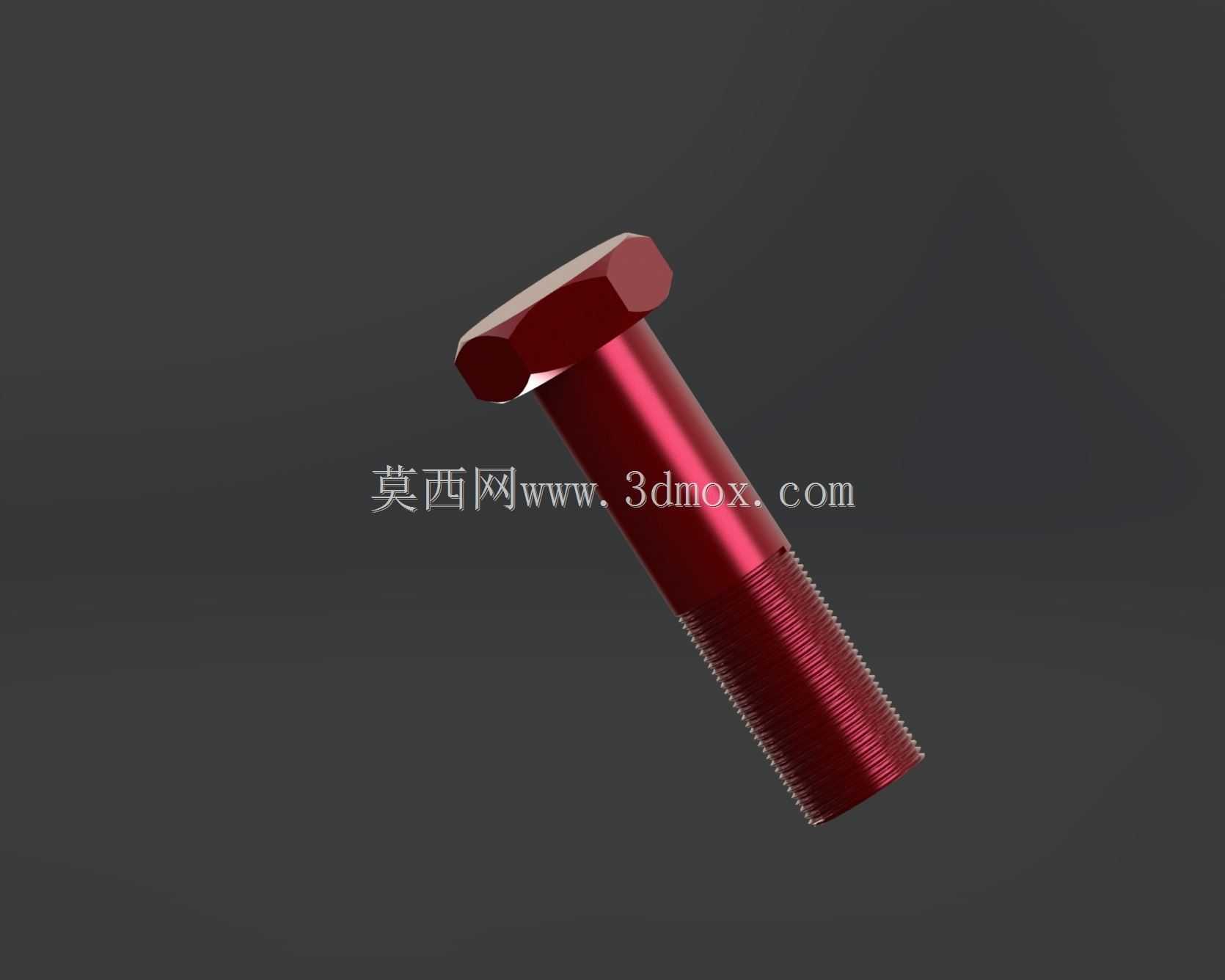

　　在各类机械装配、工装夹具搭建、钢结构连接以及民用设备组装场景中，外六角半螺纹螺栓是应用频次极高的紧固连接件，这款红色表面处理的外六角半螺纹螺栓，针对有防腐与视觉识别需求的装配场景做了对应设计优化。从实际使用场景来看，这类螺栓常被用于需要频繁拆装的设备检修部位，红色的表面处理层一方面能在复杂的设备内部结构中快速被操作人员识别，避免检修时漏拧或者误拆其他紧固件，另一方面也能在潮湿、多粉尘的车间环境下隔绝基材与空气、水汽的接触，降低螺栓锈蚀咬死的概率，减少后期维护的拆卸难度。

　　从功能特性上看，这款螺栓采用半螺纹结构设计，光杆段的直径与螺纹大径保持一致，装配时光杆段可以直接穿过被连接件的光孔，依靠光杆部分承受横向剪切载荷，相比全螺纹螺栓，半螺纹结构在承受横向剪力时不会出现螺纹牙型的应力集中问题，抗剪切性能提升明显，适合用于有横向载荷的连接部位，比如设备机架的拼接、工装定位板的固定、输送线支架的连接等场景。外六角的头部设计适配标准开口扳手、套筒扳手的拧紧作业，头部的六角承压面做了平整化处理，拧紧时能与被连接件表面均匀贴合，不会出现压痕或者局部应力过大导致的连接件表面凹陷问题，头部的倒角处理也能让扳手更容易套入，提升现场装配的效率。

　　设计过程中，首先明确了螺栓的受力边界：按照常规8.8级强度等级核算，螺纹段的最小抗拉载荷要满足对应规格的标准要求，光杆段的抗剪截面面积要大于螺纹小径的截面面积，保证横向受载时断裂位置出现在光杆段而非螺纹啮合处，方便后期故障排查。螺纹段的长度设计遵循“拧紧后露出2-3个螺距”的通用装配原则，避免螺纹过长导致的螺母拧紧后多余螺纹剐蹭周边管线或者操作人员，也不会因为螺纹过短导致啮合牙数不足，降低连接可靠性。头部的厚度按照标准外六角螺栓的尺寸规范设计，保证扳手拧紧时头部有足够的抗扭强度，不会因为拧紧力矩过大导致头部六角棱边变形打滑。

　　安装边界方面，这款螺栓的光杆段与被连接件的安装孔采用间隙配合，单边间隙控制在0.2-0.5mm之间，既方便装配时的穿入操作，也不会因为间隙过大导致连接后出现径向窜动。螺栓头部的六角对边尺寸符合标准紧固件的尺寸规范，配套的扳手空间预留只需要满足对应规格套筒或者开口扳手的操作空间即可，不需要额外做特殊的避让设计，能直接适配现有标准紧固件的安装空间要求。红色表面处理层的厚度控制在20-30μm之间，不会因为涂层过厚导致螺纹配合出现卡滞，也不会因为涂层过薄降低防腐与识别效果。在实际选型时，需要根据被连接件的总厚度选择对应光杆长度的规格，保证光杆段能完全覆盖被连接件的总厚度，让螺纹段只参与与螺母的啮合受力，充分发挥半螺纹结构的抗剪优势。

　　建模过程中，螺纹部分采用真实螺旋扫描特征构建，还原了螺纹牙型的真实轮廓，在做虚拟装配干涉检查时，能准确模拟螺纹与螺母、螺纹孔的啮合状态，避免设计阶段出现螺纹干涉、啮合长度不足的问题。头部与光杆段的过渡位置做了圆角处理，降低应力集中系数，提升螺栓的疲劳强度，适合在有振动载荷的设备上使用，比如冲压设备周边的工装、振动输送设备的支架连接等场景，能有效降低螺栓在长期振动下出现疲劳断裂的风险。
