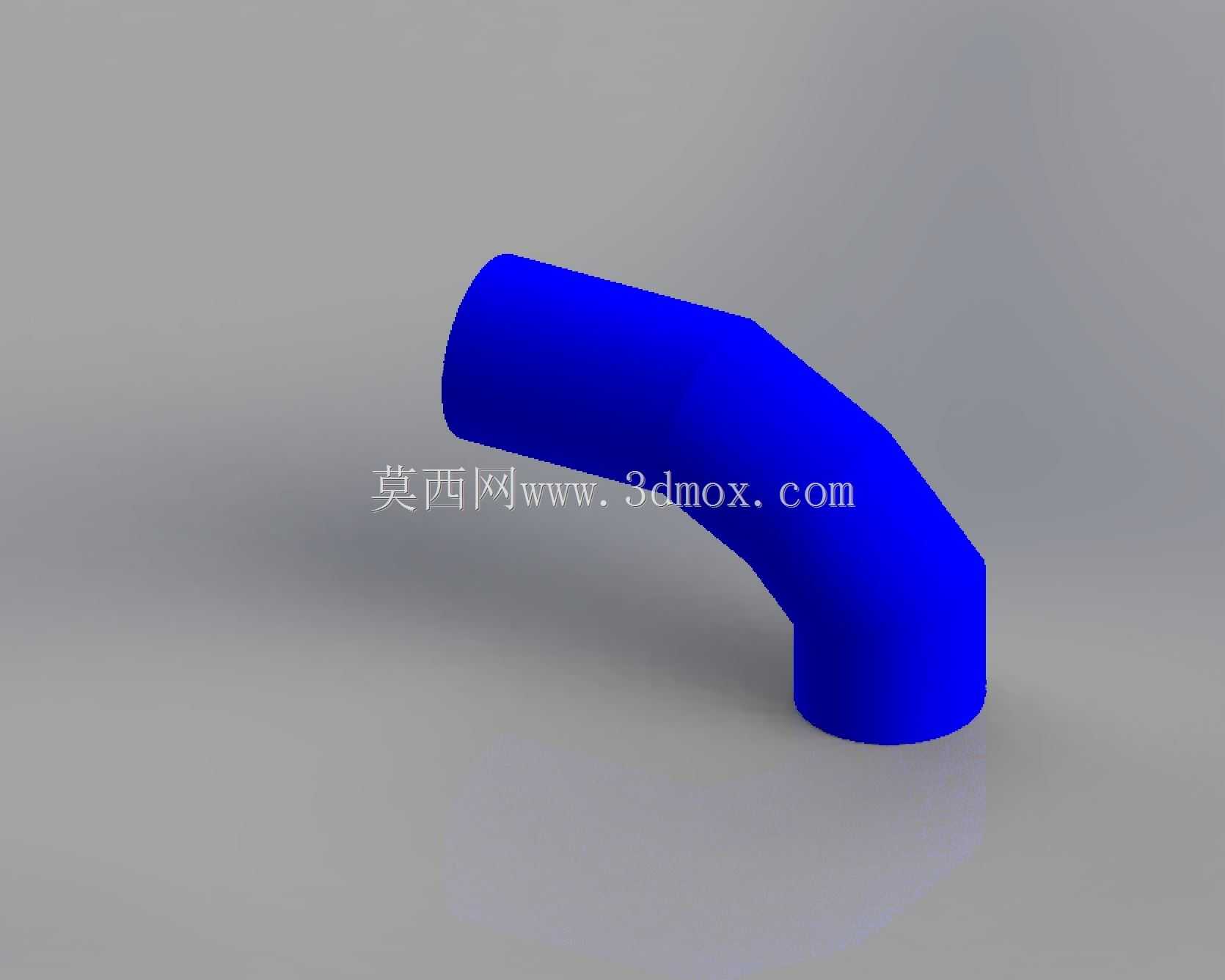

45度蓝色弯管管路连接件三维结构

　　在流体输送、气动回路、小型设备管线排布的实际工程场景里，这类45度弯管是调整管线走向、规避安装干涉的常用基础构件，不同于90度弯头的大角度转向，45度弯折结构能在改变管路方向的同时，尽可能降低流体流经时的局部阻力，减少介质在转角处的压损，尤其适用于对管路流阻有要求的低压气路、冷却液循环回路、小型给排水支路的布设场景。从结构设计逻辑来看，该弯管采用等径通腔设计，两端接口保持一致的通径尺寸，弯折段采用平滑圆弧过渡，没有直角突变的结构，一方面能避免介质输送过程中在转角处形成涡流、残留输送介质，另一方面也能降低管路内部的流体噪声，在小型自动化设备的冷却回路、实验室气路管线这类对运行静谧性有要求的场景中，

　　这类平滑过渡的弯管比直角弯折的管路件适配性更强。从安装边界来看，该弯管的两个直段长度保持对称设计，两端接口的同轴偏移量经过精准计算，在排布管线时可以直接通过两端的直段对接同管径的直管，不需要额外调整管线的整体走位，在紧凑安装空间内，比如设备内部机架间隙、电控柜旁的走线走管区域，这种对称结构的弯管能大幅降低现场配管的调整工作量，不需要反复切割直管来适配转角的安装距离。实际选型应用时，这类弯管的弯折角度公差控制在±0.5度范围内，对接端面的平面度满足常规管路密封要求，不管是采用粘接、卡套连接还是热熔对接的安装方式，都能保证接口处的密封可靠性，不会因为转角处的结构应力导致接口渗漏。在管路系统的应力释放层面，

　　45度弯管还能起到一定的管路热胀冷缩补偿作用，当输送介质温度变化导致管路产生长度形变时，弯管段的弧形结构可以通过微小的弹性形变吸收部分位移应力，避免长直管路在温度变化时出现接口拉脱、管体开裂的问题，相比直接用直管弯折的现场加工件，预制的等径弯管管壁厚度均匀，弯折处不会出现管壁减薄、强度下降的问题，长期承压运行的可靠性更高。从建模逻辑来看，该结构采用扫掠特征生成主体，先绘制两端等径的圆形截面，再沿着45度平滑过渡的中心路径完成扫掠，之后对两端的对接端面做倒角处理，去除加工锐边，避免安装时割伤密封件或者划伤操作人员，整个模型没有多余的冗余结构，所有尺寸都围绕实际安装的适配性做了优化，比如直段的预留长度刚好满足常规管接头的安装咬合距离，

　　不会因为直段过短导致接头卡接不牢，也不会因为直段过长浪费安装空间。在不同的应用场景里，这类弯管可以适配不同的介质输送需求，比如气动系统中输送压缩空气时，光滑的内壁不会产生额外的气阻，能保证末端气动元件的供气压力稳定；输送冷却液时，平滑的转角不会残留冷却液中的杂质，避免长期使用后管路堵塞；在小型给排水支路中，均匀的管壁厚度能承受常规的供水压力，不会出现转角处爆管的问题。实际配管设计时，这类弯管可以和同规格的直管、三通、直接头任意组合，搭建出不同走向的管线路由，在三维布管时可以直接调用该模型做干涉检查，提前预判管线和设备内部其他结构件的安装间隙，避免现场安装时出现管线和结构件碰撞、无法装配的问题，相比现场临时弯制的管路，预制结构的弯管尺寸一致性更好，批量装配时不需要逐个调整尺寸，能大幅提升设备装配的效率。
