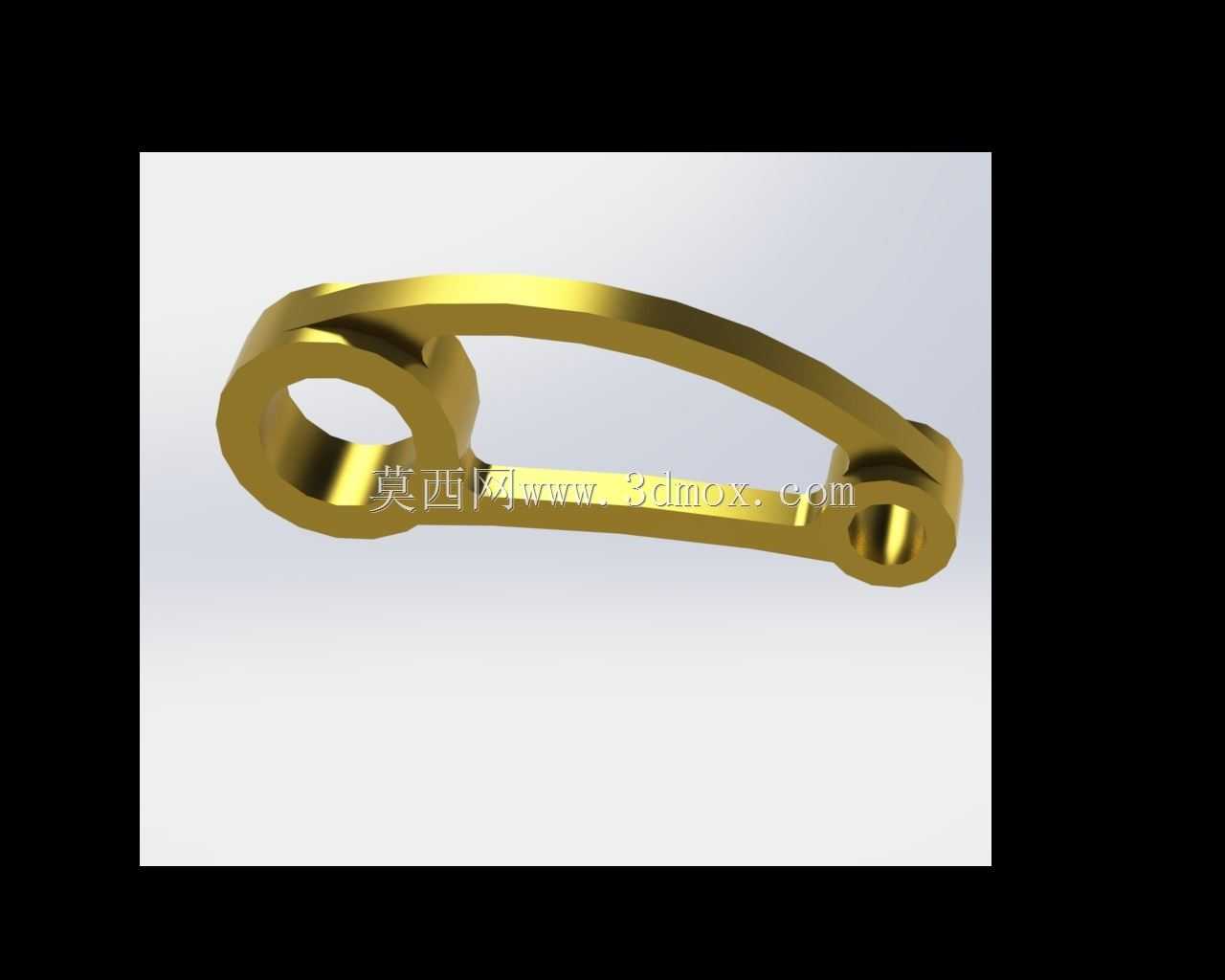

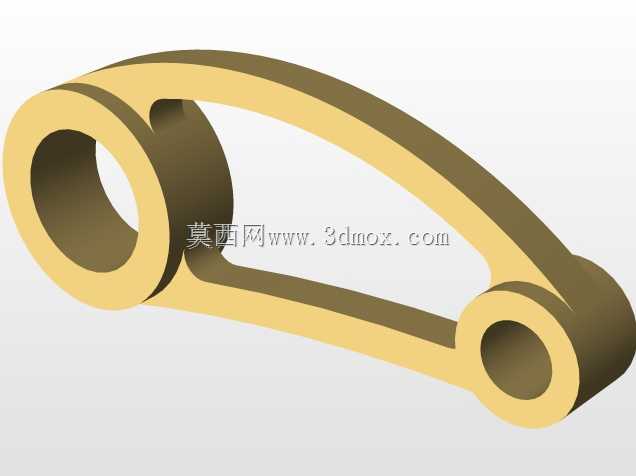

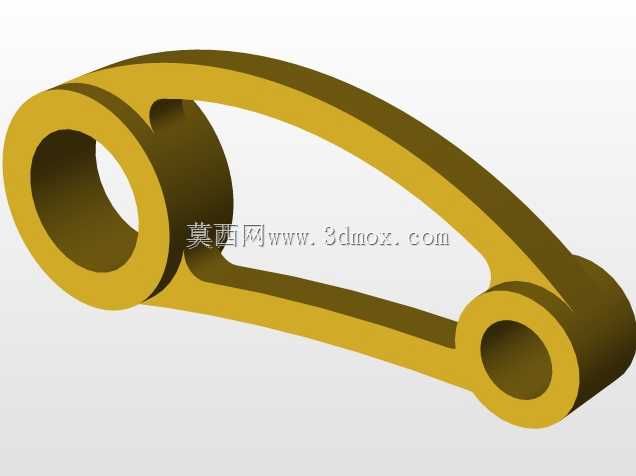

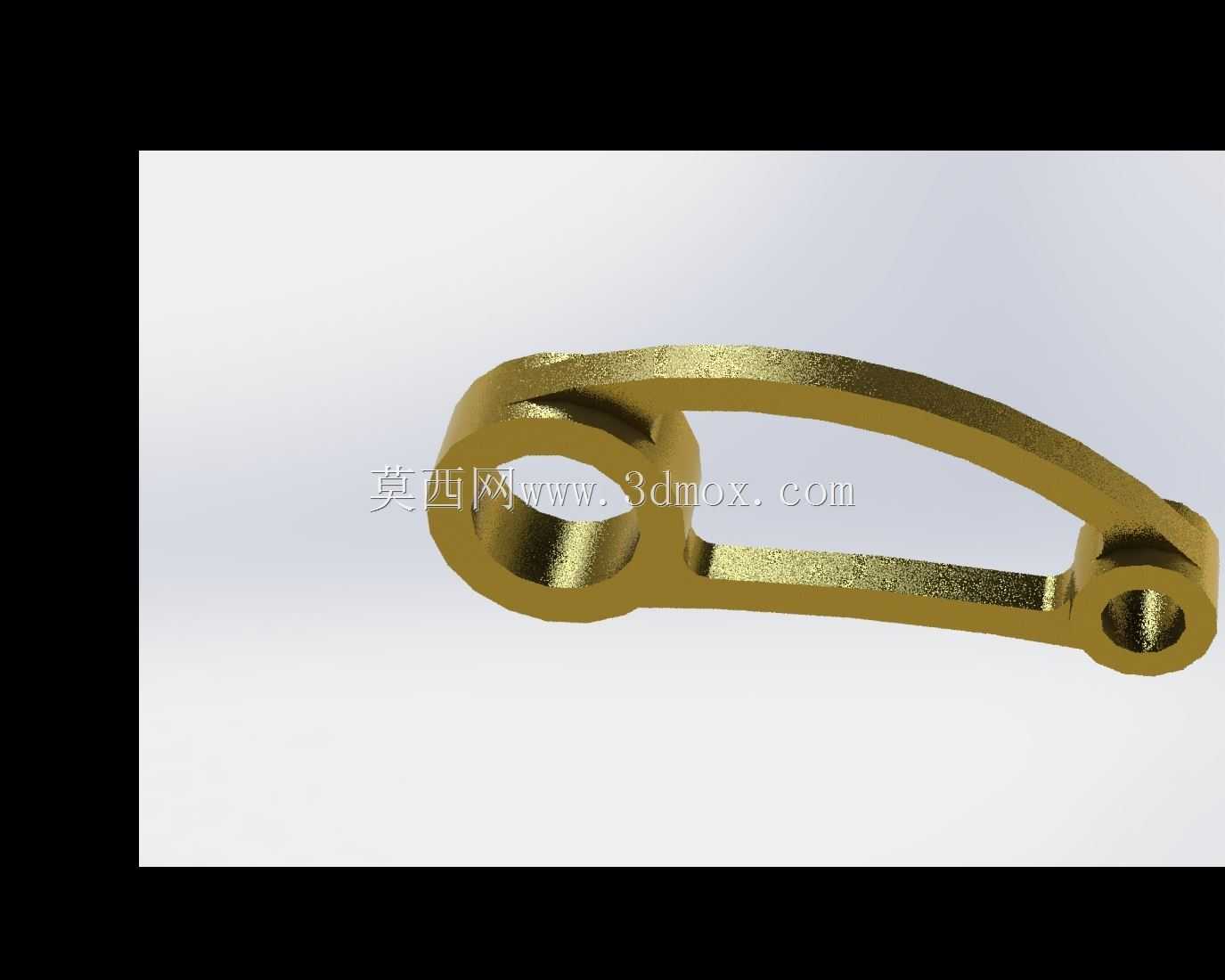

黄铜质感弧形连接吊耳结构设计

　　这类弧形吊耳连接件在轻型吊装、线束固定、小型设备舱门挂载、户外便携装备挂接场景中应用十分广泛，不同于常规直板式吊耳的生硬受力路径，弧形过渡的结构设计能让载荷沿着构件的流线型轮廓均匀分散，避免直角位置出现应力集中导致的疲劳断裂问题。从实际使用场景来看，这类构件常被用在通讯设备的机箱内部挂装排线支架、户外便携工具箱的锁扣联动件、小型起重挂具的末端连接段，也可作为民用五金里的箱包挂扣、安全绳快挂的基础承载结构，适配需要反复开合、承受交变拉拽载荷的使用工况。

　　从功能特性上看，构件两端的同轴通孔是核心安装定位基准，大端通孔主要用于穿入固定销轴，作为整个构件的旋转铰接支点，孔径公差一般取H7级精度，保证销轴穿入后既无明显旷量，又能实现顺畅的转动动作，避免铰接位置卡滞；小端通孔用于连接被挂载的部件，可穿入螺栓或者连接销，将外部载荷传递到整个吊耳构件上。中间的弧形臂采用等强度变截面设计，靠近大端铰接位置的截面厚度更大，因为该位置承受的弯矩载荷最高，往小端方向截面厚度逐步收窄，既保证整体承载能力达标，又能尽可能降低构件自身重量，减少不必要的材料消耗。

　　设计过程中首先要明确安装边界尺寸：大端通孔的中心到小端通孔的中心距是核心安装尺寸，直接决定了构件的挂载行程和转动范围，设计时需要提前核算铰接转动时的运动包络，避免弧形臂在转动过程中与周边的设备壳体、相邻构件发生干涉。构件的整体厚度方向尺寸需要匹配安装位置的预留间隙，一般比两侧安装板的间隙小0.2-0.5mm，保证装配后不会出现轴向窜动，同时也不会因为间隙过小导致装配卡滞。弧形臂的内侧轮廓采用大圆角过渡，外侧轮廓与内侧保持等距偏移，保证整个截面的抗弯模量均匀分布，不会出现局部强度薄弱点。

　　从受力角度分析，当构件承受纵向拉拽载荷时，弧形结构会将部分拉应力转化为压应力分散到整个臂身，相比直杆式吊耳，同等截面下的抗变形能力能提升15%左右，同时弧形的外形也能避免尖锐棱角对挂载的线缆、织带等柔性部件造成割损，适配需要接触柔性连接件的使用场景。两端通孔的位置都做了沉孔或者倒角处理，去除机加工产生的毛刺，也能让销轴、螺栓的装配更加顺畅，避免装配时切屑掉入配合间隙影响铰接灵活性。构件的表面如果做黄铜质感的钝化处理，还能具备一定的防锈能力，适配户外潮湿环境下的使用需求，不需要额外做表面涂装就能满足基础的防腐蚀要求。

　　在实际选型适配时，需要先核算额定承载载荷，根据最大拉拽力来调整弧形臂的截面厚度以及通孔的直径，避免过载导致构件变形断裂；同时要确认两端铰接点的转动角度范围，保证弧形臂的轮廓不会在最大转动角度时与周边结构发生碰撞，安装时销轴两端要加装卡簧或者开口销锁定，防止使用过程中销轴脱出导致连接失效。这类结构的建模过程需要重点关注弧形轮廓的曲率连续性，保证曲面过渡顺滑，在做有限元应力分析时不会因为局部棱角出现应力奇异点，影响仿真结果的准确性，建模时两端通孔的同轴度公差需要严格控制，避免装配后出现转动别劲的问题。
