90度方形法兰连接弯管结构设计

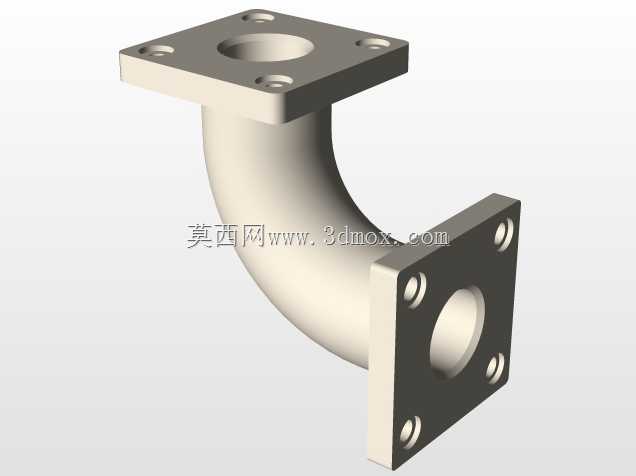

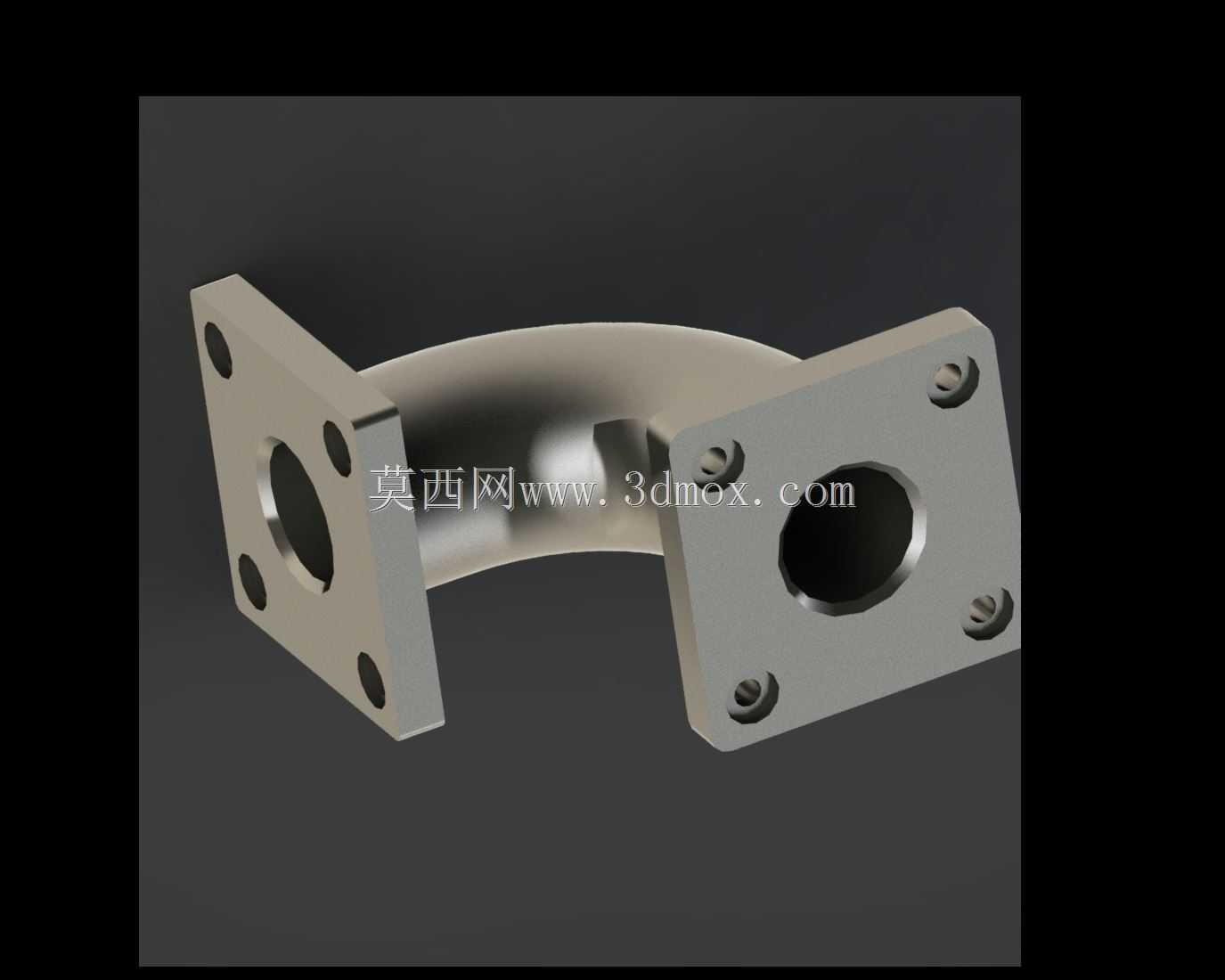

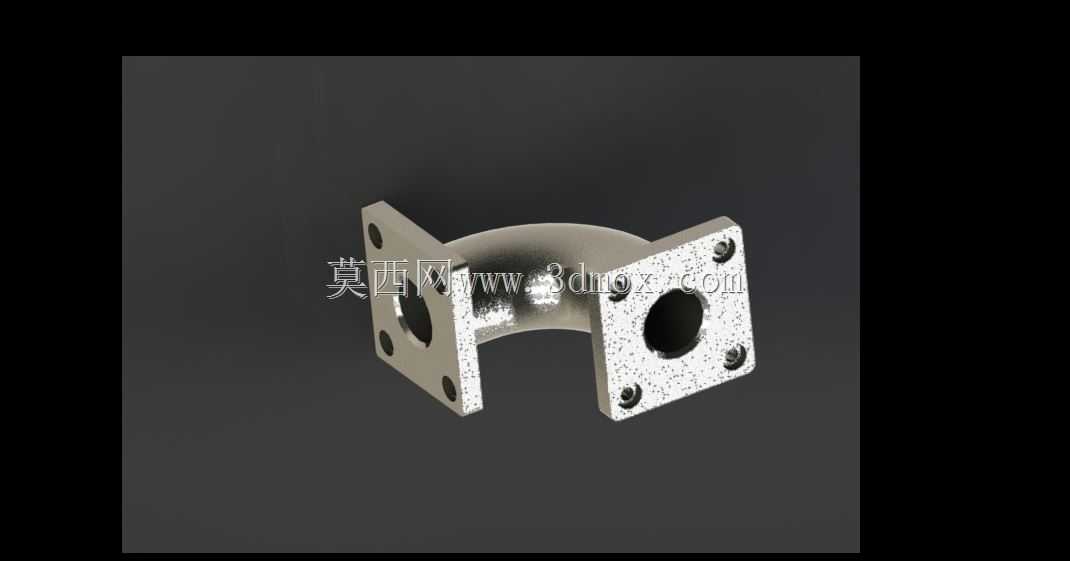

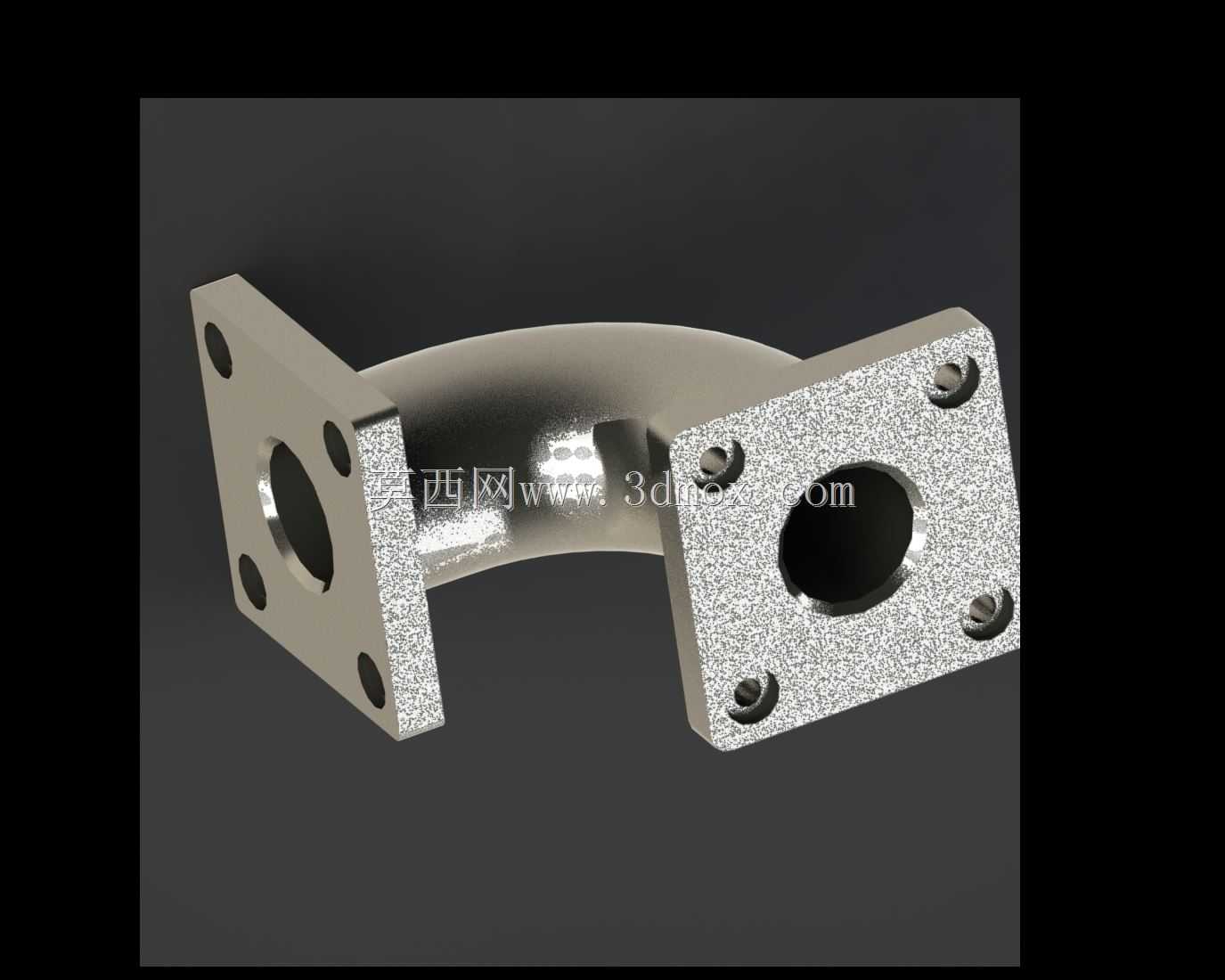

　　在流体输送、气动回路、真空管路以及小型工艺管线的布设场景中，经常会遇到管路需要直角转向同时保证连接端面密封可靠性的需求，这类两端带方形法兰的90度弯管，就是针对这类安装空间受限、转向位置需要刚性连接的场景设计的管路构件。不同于常见的圆形法兰弯头，这款弯管采用方形法兰端面，四个安装孔分布在法兰四角，在小通径管路的安装场景中，方形法兰的安装对位更便捷，不需要像圆形法兰那样调整周向角度来对齐孔位，尤其适合安装操作空间狭窄、无法多角度转动扳手的设备内部布管场景，比如小型通讯设备的冷却回路、紧凑型气动控制站的管路转向、实验室小型流体装置的管线连接等场景，都能看到这类构件的应用。

　　从功能特性来看，这款弯管的核心作用是实现管路的90度转向，同时通过两端的法兰端面与对接构件实现刚性密封连接，弯管的流道采用圆弧过渡设计，没有直角转折的突兀结构，能够有效降低流体流经转向位置时的局部阻力，减少流体压损，同时避免直角位置长期受流体冲刷出现的磨损、积液问题，对于输送洁净流体、低压气体的回路来说，这种圆弧流道的设计还能减少流道内的残留死角，降低管路内部杂质沉积的概率。两端的方形法兰与弯管主体采用一体化成型结构，不存在焊接接缝带来的泄漏风险，法兰端面加工有平整的密封贴合面，安装时配合密封垫片即可实现可靠的端面密封，能够承受常规低压管路的工作压力，满足大部分工业民用小通径管路的使用需求。

　　设计过程中，首先需要确定的是弯管的通径尺寸，通径大小直接决定了管路的流体输送能力，需要匹配对接管路的内径尺寸，保证流道全程通径一致，避免出现通径突变带来的流阻变化。弯管的弯曲半径是设计中的核心参数，弯曲半径过小会导致流道弯折处曲率过大，增加流体阻力，同时成型过程中容易出现管壁厚度不均的问题；弯曲半径过大则会增加弯管整体的占用空间，不符合紧凑型安装的需求，因此设计时需要在流阻性能和安装空间之间做平衡，选取合适的弯曲半径，保证弯管外侧管壁厚度满足强度要求，内侧管壁不会出现褶皱变形。

　　法兰部分的设计需要重点考虑安装边界和连接强度，方形法兰的外形尺寸需要大于弯管的外径，留出足够的螺栓安装空间，四个安装孔的中心距需要严格匹配对接构件的安装孔位，孔位公差控制在合理范围内，避免安装时出现螺栓无法穿入的问题。安装孔的直径要比选用的连接螺栓直径大0.5-1mm，预留出安装对位的调整余量，同时法兰的厚度需要满足螺栓拧紧时的强度要求，避免拧紧螺栓时法兰出现变形导致密封面贴合不严。法兰端面的密封面区域需要保证平面度要求，表面粗糙度要达到密封所需的精度，防止安装后出现间隙泄漏。

　　从安装边界来看，这款弯管安装完成后，两个法兰端面分别朝向互相垂直的两个方向，安装时需要预留出两个方向的螺栓操作空间，弯管弯曲部分的外轮廓不能与周边其他构件发生干涉，设计三维模型时已经将弯管的外轮廓、法兰外形、螺栓头部的占用空间都纳入了干涉检查范围，确保安装后弯管本体与周边结构保留足够的安全间隙。弯管的整体长度尺寸从两个法兰的外端面开始计算，能够帮助设计人员在布管时准确计算管路总长度，提前规划管线走向，避免出现安装后管路长度不匹配的问题。

　　在实际选型使用时，需要根据输送介质的特性、工作压力、工作温度选择合适的材质，常规场景下可以选用不锈钢材质，兼顾耐腐蚀性能和结构强度，对于无腐蚀的气体输送场景也可以选用铝合金材质来降低构件重量。安装时需要在两个法兰端面之间加装对应材质的密封垫片，按照对角线顺序逐步拧紧连接螺栓，保证法兰端面受力均匀，避免单边受力过大导致法兰变形或者密封垫片压偏。日常维护中只需要定期检查法兰连接位置是否有泄漏，检查弯管本体是否出现外力导致的变形即可，这类一体化结构的弯管没有活动部件，可靠性高，维护成本极低，能够在长期运行中保持稳定的管路连接性能。
