通讯设备用立式安装连接支座结构

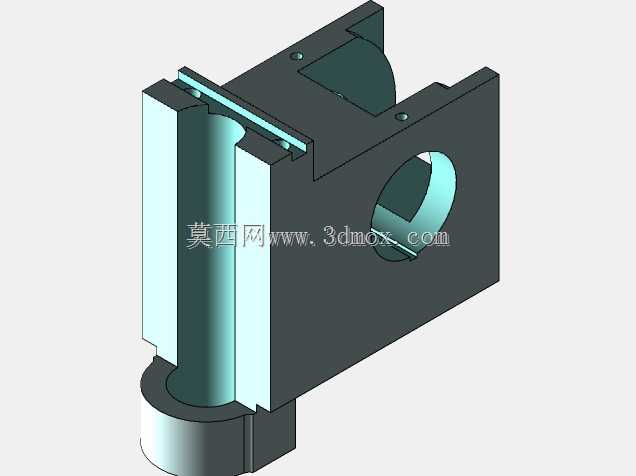

　　这款立式安装连接支座，主要应用在户外通讯基站、室内通讯机柜的内部走线与模块挂载场景，作为通讯设备内部功能模块的承载连接构件，承担着固定射频模块、转接信号线缆、调整模块安装高度的核心作用，在通讯设备的紧凑化安装布局中，能够有效利用机柜内部的垂直空间，避免模块堆叠带来的散热不畅、线缆弯折过度等问题。从结构功能来看，支座主体采用一体式铣削成型的结构设计，左侧设置的通长竖直导向槽，可配合通讯机柜内的竖直导轨实现快速滑入安装，槽体内侧预留的两道浅槽用于嵌入耐磨导向条，减少长期拆装带来的接触面磨损，同时槽体侧壁分布的两个定位螺孔，可在滑入到指定安装高度后拧入紧定螺钉，实现支座在导轨上的位置锁止，避免设备运行过程中受振动出现位置偏移。

　　支座右侧的横向贯通圆孔，是模块的安装定位孔，孔内壁做了倒角处理，方便对接模块的定位轴快速插入，孔壁上预留的横向销孔可穿入圆柱销，实现对接模块的周向锁止，防止模块在孔内发生转动，影响信号对接精度。支座底部的圆柱形凸台，是与机柜底部安装梁的对接结构，凸台外径与安装梁上的定位孔做间隙配合设计，安装时可先将凸台卡入定位孔实现初步定位，再通过侧面的紧固件完成最终固定，大幅降低现场安装的对位难度。设计过程中，针对通讯设备内部的电磁屏蔽需求，支座主体选用非导磁的金属材质，避免对周边射频信号造成干扰，同时所有棱边都做了R1以上的圆角处理，既可以减少安装过程中对操作人员的划伤风险，也能避免尖锐棱边割伤线缆外绝缘层。从安装边界来看，

　　竖直导向槽的宽度适配行业通用的35mm标准机柜导轨，横向安装孔的中心高度距离支座底面的尺寸经过反复校核，能够保证对接模块的接口高度与机柜内预设的走线槽高度齐平，减少线缆的弯折角度，降低信号传输损耗。支座整体的壁厚设计遵循等强度原则，受力较大的安装孔周边、导向槽根部做了局部加厚处理，非受力区域适当减薄，在保证整体结构强度满足15kg挂载承重要求的前提下，尽可能降低构件自身重量，减少机柜整体的承重负荷。实际应用中，这类支座可适配多种不同规格的通讯功能模块，无需针对单一模块单独设计安装结构，能够大幅降低通讯设备内部安装构件的种类数量，减少生产加工的物料品类，提升装配环节的作业效率。在结构细节上，导向槽内的耐磨条采用嵌入式安装设计，

　　磨损后可单独更换，无需整体更换支座，降低后期设备维护的成本；横向安装孔的内壁粗糙度控制在Ra1.6以内，保证与对接模块定位轴的配合精度，避免出现配合间隙过大导致的模块晃动问题。支座表面采用哑光导电氧化处理，既可以提升构件的耐腐蚀性能，适应通讯机房内的温湿度环境，也能保证构件表面的导电连续性，实现良好的接地效果，避免静电积累对通讯模块造成损坏。
