双铰轴安装式支撑连接座结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679144
  • 双铰轴安装式支撑连接座结构设计
  • 双铰轴安装式支撑连接座结构设计

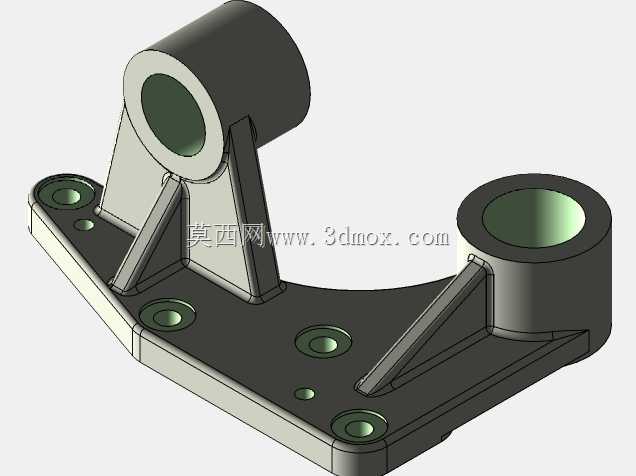

  这款支撑连接座的设计,核心是解决双工位铰接部件的安装定位与载荷传递需求,常见于自动化生产线的摆臂机构、物流输送线的翻转导向单元、小型工装夹具的角度调节模块中,作为固定端与活动执行件之间的衔接载体,承担径向载荷、倾覆力矩的分散传递作用。从结构布局来看,底座采用弧形轮廓的板式设计,并非规则矩形,这种轮廓是为了适配安装空间内的周边避让需求,避免与相邻的管线、运动部件产生干涉,底座上分布的多个沉头安装孔,孔径按照常用内六角圆柱头螺钉的尺寸匹配设计,沉孔深度刚好覆盖螺钉头部厚度,安装后螺钉端面不会突出底座平面,保证安装面贴合度的同时,也不会剐蹭周边运动构件。两个带通孔的铰轴支座分别布置在底座的两端位置,铰轴孔的内孔表面做了同轴度公差约束,

  孔壁厚度经过载荷校核,能够承受常规工况下铰接摆臂传递的径向力,不会出现孔壁变形、开裂的问题。连接铰轴座与底座的加强筋采用三角形斜筋布局,筋板的厚度根据支座高度做了匹配,既不会因为筋板过厚导致成型时出现缩孔缺陷,也不会因为筋板过薄无法起到加强抗扭的作用,筋板与底座、铰轴座的衔接处都做了圆角过渡,避免应力集中导致的疲劳断裂问题。在实际应用场景中,这类支座通常安装在设备的机架型材平面或者安装基板上,通过沉头螺钉完成紧固后,两个铰轴孔内可以穿装铰接销轴,连接对应的摆臂、连杆或者导向轮组件,当活动部件做摆动动作时,支座能够保持稳定的固定姿态,将活动端的载荷均匀传递到下方的安装基础上。设计过程中,安装孔的位置度做了严格约束,

  保证安装后两个铰轴孔的轴线平行度符合装配要求,避免销轴安装后出现卡滞、偏磨的问题;底座的底面设计为全平面结构,平面度公差控制在合理范围内,保证安装时与基础面的贴合面积足够,不会出现局部悬空导致的紧固后底座变形问题。铰轴孔的两端都做了倒角处理,方便销轴的装配导入,也能去除孔口的毛刺,避免装配时划伤销轴表面。从安装边界来看,底座的弧形外轮廓最大宽度适配常规100mm间距的型材安装槽,铰轴座的高度控制在不会超出周边部件运动包络的范围内,两个铰轴孔的中心距根据常用连杆机构的摆动行程做了优化,既满足摆角范围需求,也不会因为中心距过大导致整体结构占用空间过多。这类支座的材质通常选用铸造铝合金或者结构钢,根据载荷等级不同选择对应的毛坯工艺,

  铝合金材质适合载荷较轻、有减重需求的自动化设备场景,钢结构版本则适合重载、有冲击载荷的工装夹具场景,两种材质版本的结构尺寸完全一致,具备互换性。在结构细节上,底座上除了主安装孔之外,还设置了小直径的定位销孔,安装时可以先通过定位销完成支座的位置定位,再拧紧紧固螺钉,避免螺钉紧固过程中支座出现位置偏移,保证装配精度。铰轴孔内可以根据使用需求加装铜套或者滚动轴承,降低铰接转动时的磨损,延长部件使用寿命,孔的内径尺寸按照标准衬套的外径公差设计,压装衬套时不会出现过盈量过大导致衬套变形,或者过盈量不足导致衬套松动脱落的问题。整体结构没有多余的冗余设计,每一处结构都对应实际的功能需求,弧形底座的轮廓在保证安装强度的同时,也减少了不必要的材料消耗,降低了零件的整体重量,适合在各类需要双铰接点支撑的机械结构中使用,能够有效简化设备的安装结构,减少单独设计支座的重复工作量,提升装配效率。
