可调式铰接锚固支撑连接构件

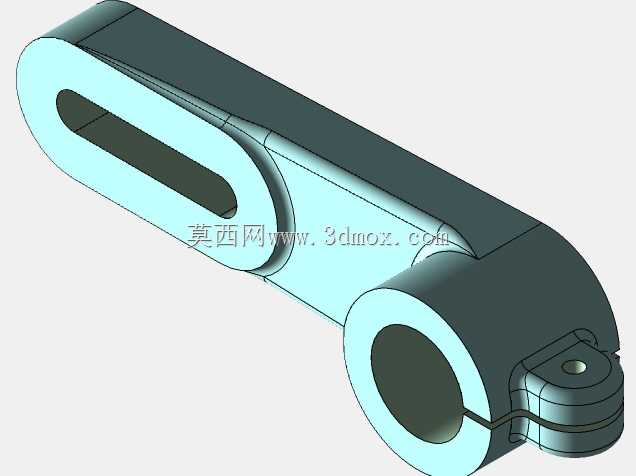

　　在工业设备的机架搭建、管线固定、工装夹具定位等场景中，这类带长槽调节功能的铰接支撑构件是十分常见的连接单元，它主要承担两个相对位置需要微调的部件之间的铰接承载与位置锁定作用，相比固定式的铰接支座，它的长槽结构可以在安装阶段提供连续的位置调整余量，抵消安装面的加工误差、装配累积公差，避免出现孔位不对中强行装配带来的结构内应力，大幅降低现场安装的修配工作量。从结构设计逻辑来看，这个构件的主体采用一体化的弯折臂结构，一端是带贯通圆孔的铰接端，孔内可以配套销轴、衬套实现与固定基座的转动连接，端部的开槽锁紧结构可以在销轴穿入后通过紧固件收紧开口，消除铰接副的径向间隙，避免设备运行过程中铰接位置出现晃动冲击，延长铰接副的磨损周期；

　　另一端是长圆形的调节槽，槽的长度方向沿着构件的臂身延伸，配套螺栓穿过长槽与被支撑部件连接时，可以沿着槽长方向调整支撑点的位置，调整到位后拧紧螺栓即可完成位置锁定，这种设计不需要额外加工多组调节孔，就能实现一定范围内的无级位置调节，结构紧凑且调节效率更高。从安装边界来看，铰接端的圆孔直径决定了适配销轴的规格，也直接决定了这个支撑构件的最大承载能力，选型时需要根据实际负载的静载荷、动载荷冲击系数核算销轴的剪切强度与构件臂身的弯曲强度；长槽的宽度需要适配配套连接螺栓的公称直径，槽的有效长度决定了位置调节的行程范围，臂身的弯折角度是根据实际安装空间中两个连接点的空间相对位置确定的，设计时需要避让周边的管线、运动部件，

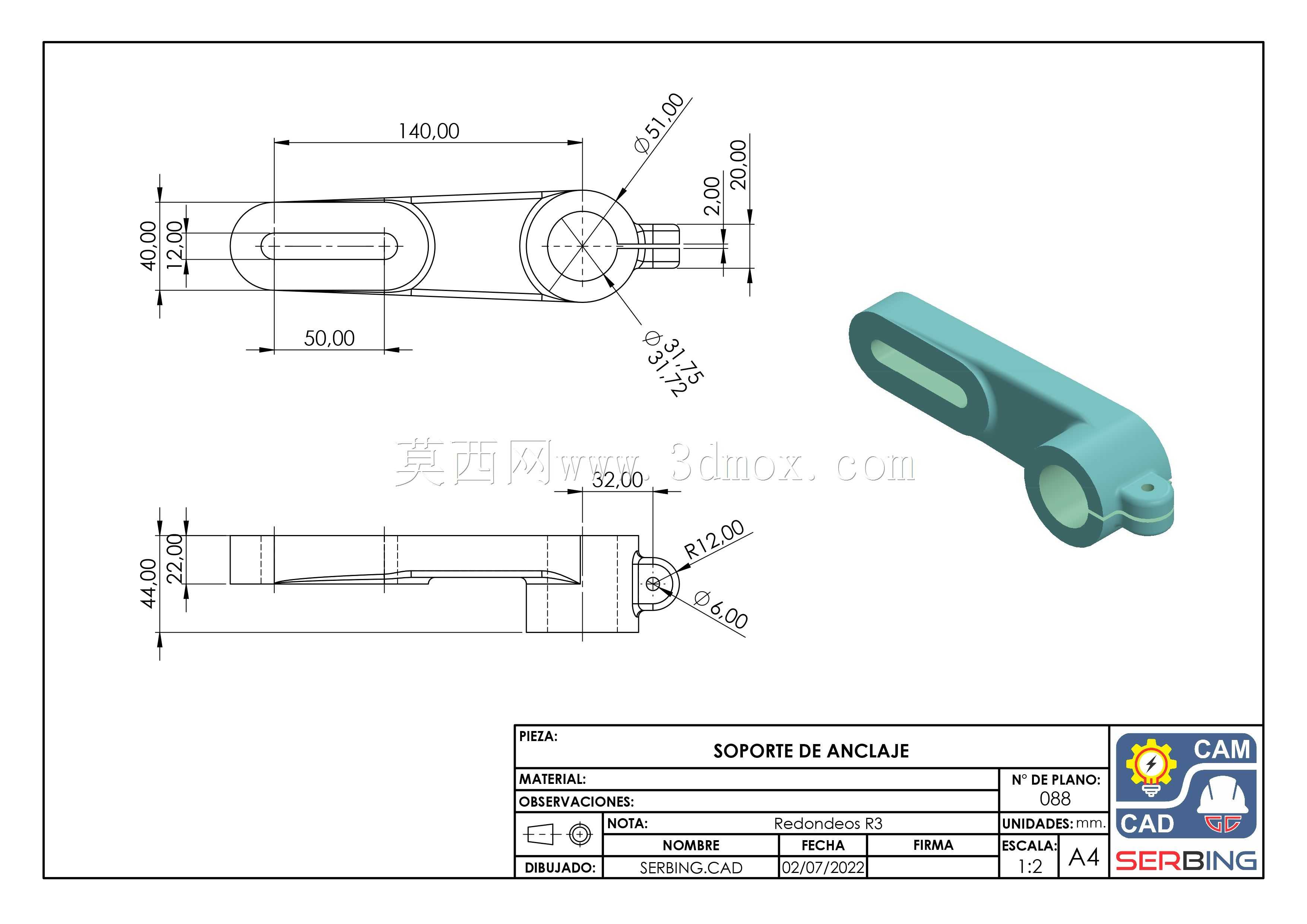

　　避免运行过程中出现结构干涉。这类构件在实际应用中常被用在通讯设备的天线安装支架、输送线的侧边导向件支撑、小型工装的压紧臂连接等场景，它的铰接端可以提供角度摆动的自由度，长槽端提供直线位置调节的余量，两个自由度配合可以覆盖大部分现场安装的位置偏差修正需求。在三维建模过程中，这类零件需要重点关注长槽两端的圆弧过渡、铰接端开槽的应力集中位置的圆角处理，避免尖角带来的热处理开裂、应力集中断裂风险；铰接孔与长槽的形位公差需要合理标注，铰接孔的圆柱度、长槽两侧面的平行度会直接影响装配后的调节顺畅度与锁紧后的接触刚度，建模时需要预留合理的公差配合余量，铰接孔如果配套铜衬套使用，需要按照衬套的压装公差设计孔的尺寸，

　　长槽与螺栓的配合间隙需要控制在合理范围，间隙过大会导致锁紧后支撑位置出现偏移，间隙过小会导致调节过程中螺栓卡滞。构件的壁厚设计需要结合材料选型确定，如果采用普通碳素结构钢制作，臂身的壁厚需要满足满载情况下的弯曲变形量要求，避免长期负载下出现塑性变形；如果采用铝合金材质制作，需要适当增加壁厚或者设置加强筋结构，弥补材料强度的不足，同时兼顾构件的整体重量控制。端部的锁紧开槽位置需要设计合理的宽度，开槽过宽会导致锁紧时螺栓需要施加过大的拧紧力矩，开槽过窄则无法有效消除铰接孔与销轴之间的配合间隙，建模时可以在开槽的末端设计止裂孔，避免锁紧时开槽位置向臂身方向延伸开裂。
