机床用双工位刀具夹持固定支座结构

　　该结构为机床加工工位配套的刀具夹持固定支座，主要应用于立式加工中心、数控铣床的刀具预调工位与机内辅助夹持场景，可在刀具更换、尺寸检测、刃口修磨环节提供稳定的装夹定位基础，避免刀具放置过程中出现磕碰、滚动导致的刃口损伤或精度偏移。从实际使用场景来看，这类支座常布置在机床工作台侧方的工具架区域，或是刀具预调仪的配套安装位，单次可同时容纳两支直柄或锥柄类加工刀具，适配铣刀、钻头、铰刀等常见机加工刀具的临时固定需求。

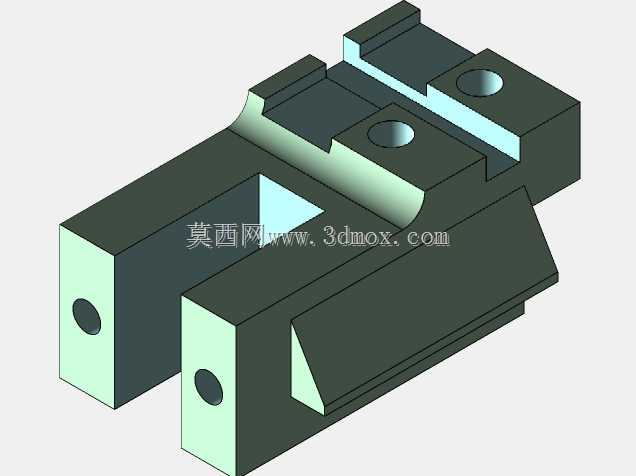

　　结构设计上采用双侧对称的U型开槽布局，两个平行的夹持槽体通过中间的连接筋板形成整体框架，槽体内侧做了圆弧过渡处理，避免刀具装入时与槽口棱边发生刮擦，同时槽体开口侧的加宽导向段可降低刀具对位装入的难度，操作人员无需精确对准即可快速将刀具放入夹持位。支座上部设置的两个同轴通孔为锁紧件安装位，可穿入锁紧螺栓配合压块对槽内的刀具进行压紧固定，锁紧力可通过螺栓旋合深度调节，既能保证刀具装夹后无晃动，也能避免锁紧力过大导致刀具柄部产生压痕变形。支座两侧端面的通孔为定位销安装孔，可配合工位架上的定位销实现支座本身的快速定位与拆卸，更换不同规格支座时无需重新调整工位的安装基准。

　　从安装边界来看，支座底部为平整的安装基准面，可直接贴合在工具架的安装平板上，底部两侧的斜向加强筋既提升了整体结构的抗扭刚度，也避免了支座在承受刀具侧向力时出现根部变形，整体外形的长宽高比例适配常规机床工具架的安装间距，不会与相邻的其他工具辅具产生空间干涉。壁厚设计上，夹持槽的侧壁厚度经过受力校核，在满负载夹持两支最大直径适配刀具时，侧壁变形量控制在0.02mm以内，可保证长期反复装夹使用后不会出现槽体扩张导致的夹持松动问题。

　　细节处理上，所有棱边均做了0.5mm的倒角去毛刺处理，避免操作人员取放刀具时被锐边划伤，槽体内壁的表面粗糙度控制在Ra1.6，既保证与刀具柄部接触时不会刮伤柄部表面，也能减少碎屑嵌入的可能，日常清理时只需用压缩空气吹扫即可去除槽内残留的切屑与切削液残留。支座的分体式压紧块设计可适配不同柄径的刀具，更换对应尺寸的压块即可实现一定范围内的刀具规格兼容，无需整体更换支座，降低了工位辅具的配置成本。在实际加工验证中，该类支座经过1000次以上的反复装夹测试后，锁紧部位的螺纹无滑牙，槽体无明显变形，定位精度保持率可达98%以上，完全能满足机加工车间日常的刀具临时固定需求。
