带弧形承托面的侧装式机械固定支座

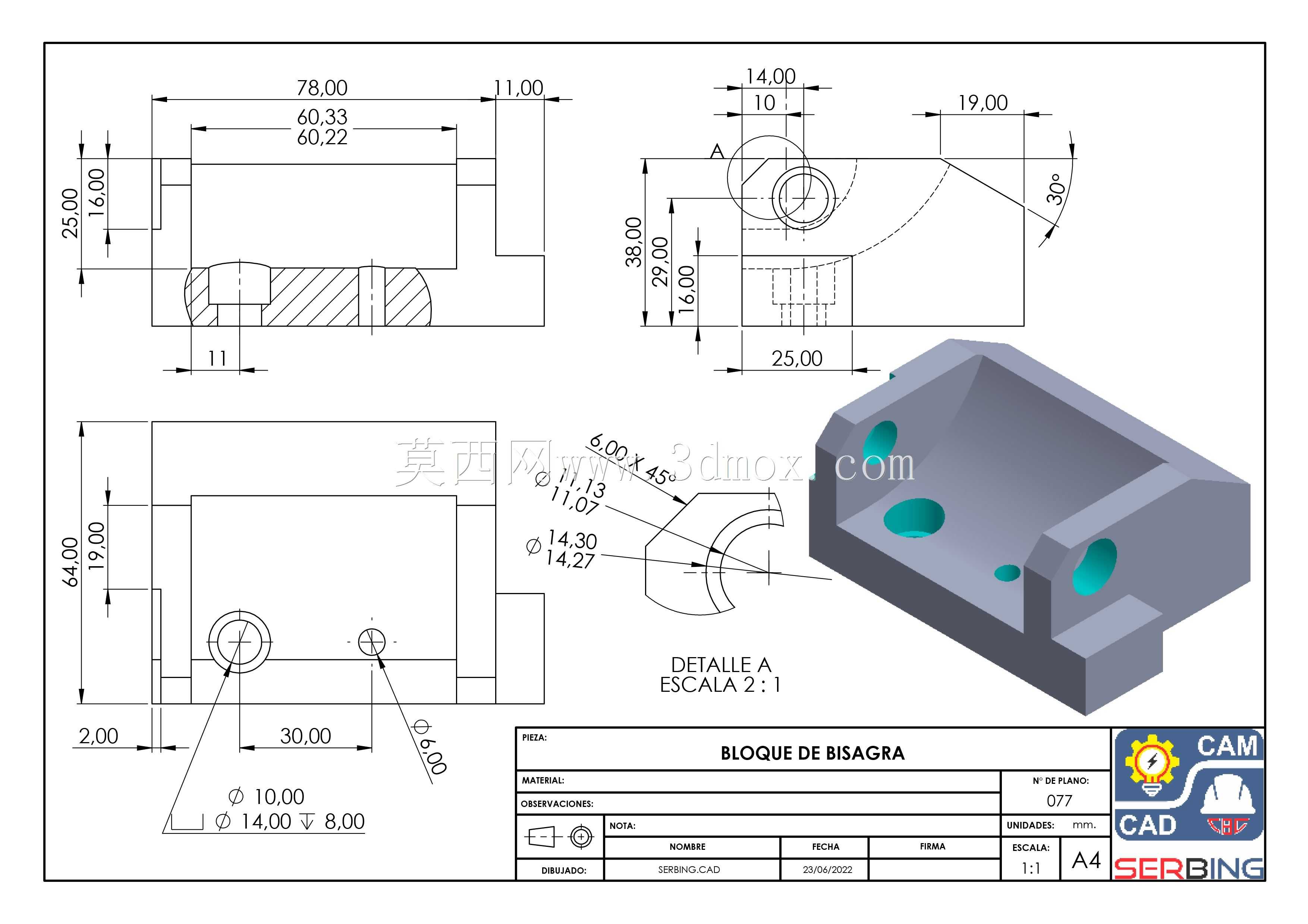

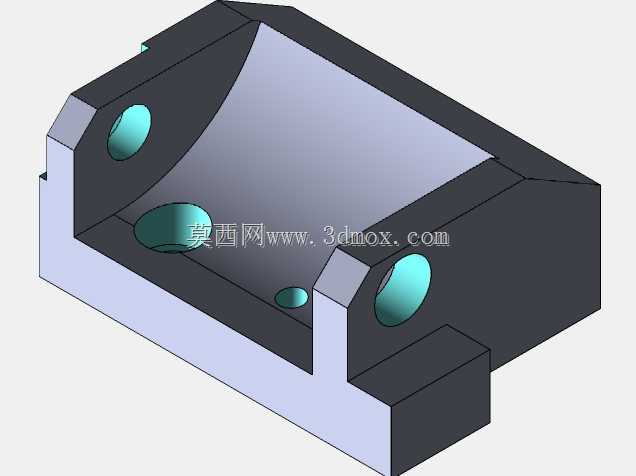

　　这款支座结构在轻工输送、小型工装定位、通讯配套设备的安装场景中十分常见，日常多作为圆柱类构件、轴类零件或者小型功能模块的承载固定件使用，区别于常规的平板式安装座，它自带的内凹弧形承托面可以直接和被承托件的外圆柱面贴合，不需要额外加装弧形垫片就能实现稳定的面接触支撑，大幅减少了装配时的配做工作量。从结构设计逻辑来看，整个支座采用一体化铣削成型的思路，主体分为底部安装基面、两侧支撑立板、中部弧形承托槽三个核心功能区，底部的平直基面是整个零件的安装基准，加工时需要保证平面度控制在0.05mm以内，避免安装后出现整体倾斜导致承托轴线偏移的问题；两侧的支撑立板上分别开设了同轴的贯通安装孔，孔位的同轴度公差需要控制在φ0.03mm范围内，

　　用来穿装锁紧销轴或者连接螺栓，实现被承托构件和支座的铰接或者刚性锁紧，其中一侧立板下方额外延伸出的凸台结构，是为了适配安装面的限位槽设计，装配时可以直接卡入对应槽位，省去了侧向定位的调整步骤，也能避免设备运行过程中支座出现横向窜动。在安装边界的设计考量上，这类支座的整体外轮廓尺寸需要匹配被承托构件的直径，弧形承托面的曲率半径要比被承托件的外半径大0.1-0.2mm，既保证装配时能够顺利落位，也不会因为间隙过大导致支撑时出现接触应力集中的问题；底部安装基面的宽度要大于两侧立板的外侧间距，保证安装时的支撑稳定性，避免锁紧螺栓受力后出现支座倾覆的情况；立板上的安装孔中心到弧形承托面最低点的距离，需要根据被连接件的回转半径计算确定，

　　保证铰接状态下构件转动时不会和支座本体产生运动干涉。实际应用中，这类支座经常用在小型通讯设备的天线角度调节机构、输送线的导轮安装位、小型工装的工件夹持定位模块上，相比分体式的支撑结构，一体化的设计减少了装配累积误差，零件本身的刚性也更好，能够承受一定的径向载荷和少量的轴向窜动力。设计时还在弧形承托面的最低点附近预留了一个小直径的泄流孔，这个结构细节很容易被忽略，实际在户外或者有切削液、冷凝水的场景下使用时，落入承托槽内的液体可以顺着这个小孔排出，不会长期积存在槽内导致零件锈蚀或者被承托件的接触面出现腐蚀磨损；两侧安装孔的孔口位置都做了倒角处理，既可以去除加工毛刺，也能在穿装螺栓或者销轴时起到导向作用，降低装配难度。从受力角度分析，

　　整个支座的最大应力集中位置出现在立板和底部基面的过渡拐角处，因此设计时在拐角位置预留了足够的圆角过渡，避免直角位置出现应力开裂的问题，同时根据实际承载需求，可以调整立板的厚度和承托面的壁厚，在保证结构强度的前提下尽可能控制零件的整体重量，减少安装位置的负载。
