通讯设备用横向杠杆式锁紧连接构件

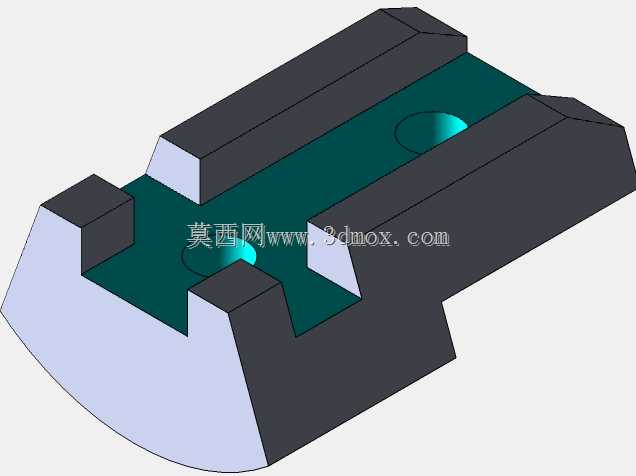

　　在通讯设备的内部装夹与模块固定场景中，这类横向杠杆式构件承担着模块快速锁紧、定位限位的核心作用，常见于通讯机箱内可插拔功能模块的侧边锁紧机构，当运维人员插拔通讯板卡、功能模块时，该构件通过杠杆行程的变化，实现模块与机箱导轨之间的压紧与松脱，无需额外工具即可完成模块的快速拆装，大幅提升通讯设备现场运维的效率，同时保证模块安装后的连接稳定性，避免设备运行过程中因振动、冲击导致模块松脱、接触不良的问题。从结构设计逻辑来看，该构件采用对称式的双侧凸台导向结构，两侧的凸起棱边可嵌入通讯机箱对应的导向滑槽内，安装时可顺着滑槽方向推入，无需额外对位，推入到位后，构件中部的凹槽区域会贴合模块侧边的定位面，通过扳动构件的施力端，

　　利用杠杆力矩放大压紧力，让构件与机箱导轨之间产生足够的静摩擦力，实现模块的无间隙锁紧。构件中部设置的两个圆形沉孔，为锁紧行程的限位销预留了安装空间，销钉穿过沉孔与模块侧边的基座连接，既可以限制构件的转动行程，避免扳动时构件脱出，也能作为杠杆转动的支点，保证每次锁紧与松脱的行程一致，不会出现过压卡滞或者锁紧不到位的情况。构件的端部采用圆弧过渡的曲面设计，一方面是在推入滑槽时起到导向导入的作用，避免尖锐棱边刮擦机箱导轨的涂层，另一方面在扳动杠杆锁紧时，圆弧面可以顺着导轨接触面平滑转动，不会出现卡滞、咬死的情况，即使在长期使用后接触面出现轻微磨损，圆弧面的自适应特性也能保证锁紧力的稳定传递。从安装边界来看，

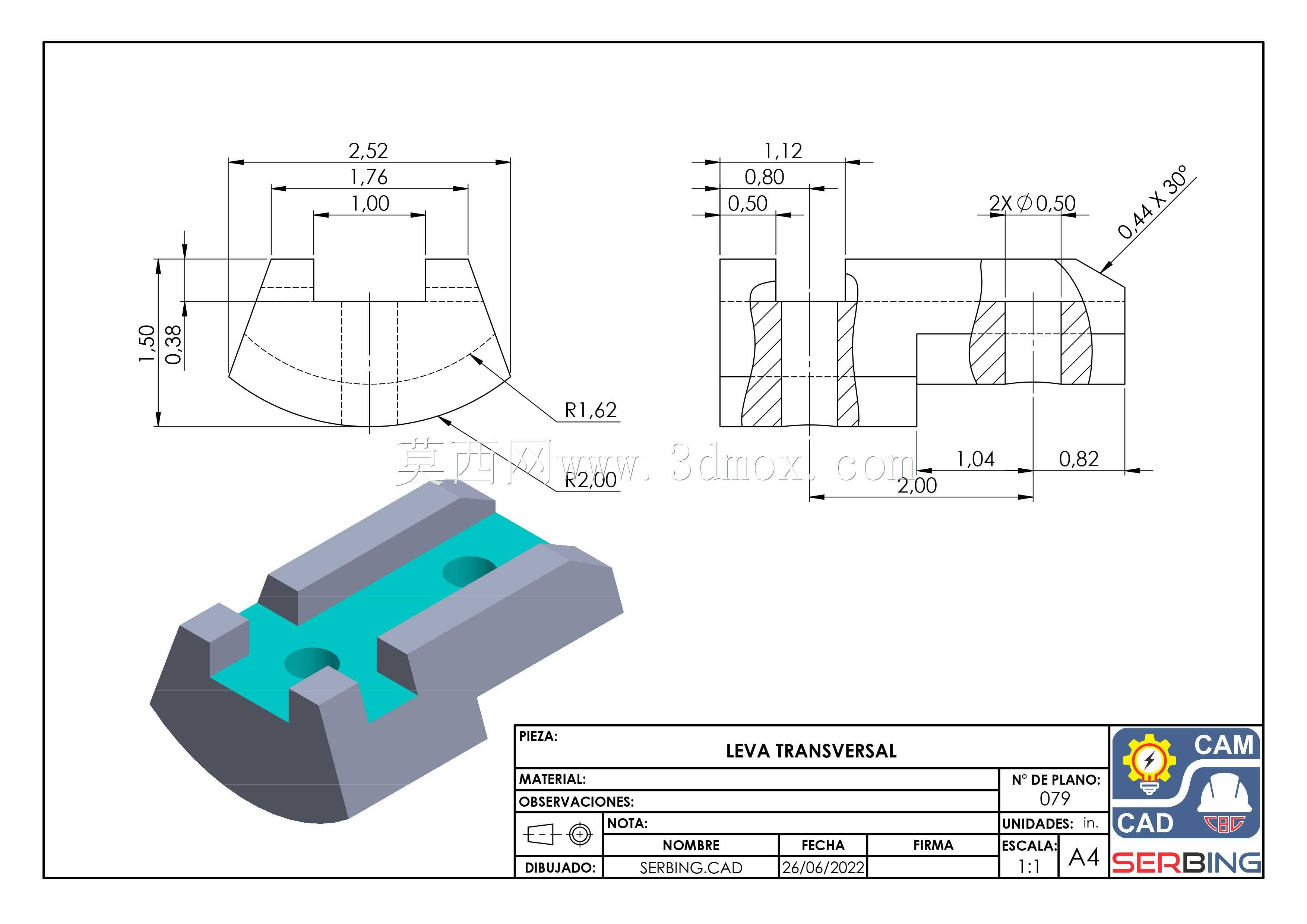

　　该构件的整体厚度适配通讯机箱内标准模块的侧边安装空间，双侧导向棱边的间距匹配常用通讯机箱导轨的槽宽，安装后构件突出模块表面的高度不会超出模块与机箱内壁的安全间隙，不会在推入机箱时与其他相邻模块产生干涉。构件的凹槽深度经过适配设计，刚好可以卡在模块侧边的定位凸台上，锁紧时受力方向垂直于导轨面，不会产生侧向分力导致模块偏移，保证模块上的通讯连接器与机箱背板的连接器精准对中，避免插针偏斜、接触不良的问题。在材料选型的适配性上，该结构可采用硬质铝合金加工，表面做阳极氧化处理，既保证足够的结构强度承受反复扳动的载荷，也能具备良好的耐磨性与抗腐蚀能力，适配通讯机房内的温湿度环境，长期使用不会出现锈蚀、卡滞的问题。从受力角度分析，

　　该构件的力臂比例经过优化，操作人员仅需用手指施加较小的扳动力，即可在锁紧接触面产生足够的压紧力，满足通讯设备抗振动、抗冲击的安装要求，同时松脱时的扳动力也处于舒适区间，不会出现需要借助工具才能撬动的情况。在实际装配过程中，该构件仅需配合一个限位销即可完成与模块基座的组装，零件数量少，装配工序简单，适合批量生产应用，可适配不同厚度的通讯功能模块，仅需调整中部凹槽的深度即可匹配不同的安装需求，具备较强的通用性。构件的所有棱边均做了倒角处理，避免装配与运维过程中划伤操作人员的手部，也不会刮伤模块上的线缆与电路板涂层，符合通讯设备内部结构件的安全设计要求。在结构细节上，构件的导向棱边与滑槽接触的面做了平面度处理，保证接触面积足够大，锁紧时压强分布均匀，不会出现局部应力集中导致导轨变形或者构件磨损过快的问题，中部的沉孔与限位销之间采用间隙配合，保证构件转动灵活，同时配合间隙控制在合理范围，不会出现晃动导致的锁紧位置偏移。
