斜向贯通槽阶梯式定位支撑基座

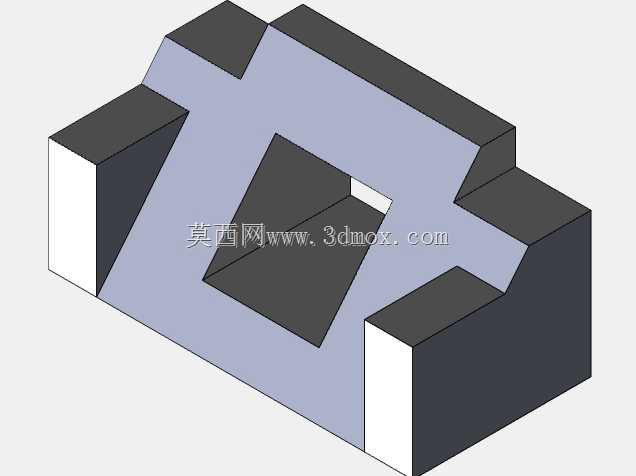

　　在通讯终端装配工位的工装布局里，这类带斜向通槽的块状支撑件，往往承担着工件侧向定位与工位承载的双重作用。日常产线调试时，我们常会遇到异形壳体需要以固定倾角送入检测工位的场景，普通平垫块只能提供水平支撑，没法约束工件的斜向摆放姿态，这款基座的结构正是针对这类需求展开设计。基座主体采用一体式方块切削成型思路，左右两侧对称布置阶梯凸台，凸台的竖直立面可作为侧向靠面，当通讯外壳或者小型功能模组放置到基座上方时，两侧凸台刚好卡在工件的预留避让位外侧，限制工件沿水平横向的窜动。基座中部开出的大角度斜向贯通方槽是整个结构的核心特征，槽体的两个倾斜平面分别对应工件的斜向贴合面，工件放入后，斜面会同时承受工件的竖向压力与侧向分力，

　　避免工件在压合或者扫码检测过程中出现姿态偏转。从安装边界来看，基座整体外轮廓为规整长方体，底面为全平面结构，可直接贴合在装配流水线的工装板或者工作台台面上，不需要额外加工异形安装基面，现场布设时只需要在基座四周布置常规压块或者定位销，就能完成整机固定，适配现有通讯组装线的通用工位间距。两侧阶梯结构的高度差经过匹配设计，上层台阶面可承接工件的凸起边缘，下层台阶面留出避让空间，防止工件表面的接插件、按键等突出特征与基座发生硬干涉，减少工件表面刮伤的概率。斜向通槽并非完全封闭的盲槽，槽体一端留有小尺寸矩形透口，一方面可在加工过程中方便切削碎屑排出，避免铁屑或者塑胶残屑堆积在斜槽贴合面上影响定位精度，另一方面在气动吸附工位使用时，

　　透口可连通负压气路，让槽内形成稳定负压，将放置在斜面上的工件牢牢吸合，适配高速产线的快速上下料节奏。基座的各个棱边都做了等厚实体处理，没有单薄的薄壁结构，即便在高频次的工件取放冲击下，也不会出现边缘崩缺或者形变，长期使用后定位面的尺寸精度保持性较好。在实际选型适配时，可根据待定位通讯工件的外形宽度调整两侧阶梯凸台的间距，斜槽的倾斜角度可匹配工件的检测斜面角度，无需额外加装角度调节垫板，就能让工件的待检测面正对视觉相机或者检测探头，省去工位调试时反复垫塞片调整角度的步骤。这类支撑基座也可直接用于小型数码产品的组装夹具中，作为夹具体的基础承载块，斜槽结构同时可作为走线通道，工位上的传感器线缆可从贯通槽内穿过，

　　避免线缆裸露在台面上被工件剐蹭拉扯，让工装台面的布线更加整洁。整个实体结构的所有配合面均为平面与直面组合，没有复杂曲面特征，加工时通过普通三轴铣削即可完成全部面型加工，不需要定制特殊成型刀具，制造成本与后期维护成本都处于较低水平，非常适合3C通讯行业多批次、小批量的产线快速换产需求，换产时只需要更换对应尺寸的同系列基座，就能快速完成不同型号产品工位的切换，不用对整套工装板进行重新设计加工。
