单耳式带安装底板铰接固定支座结构

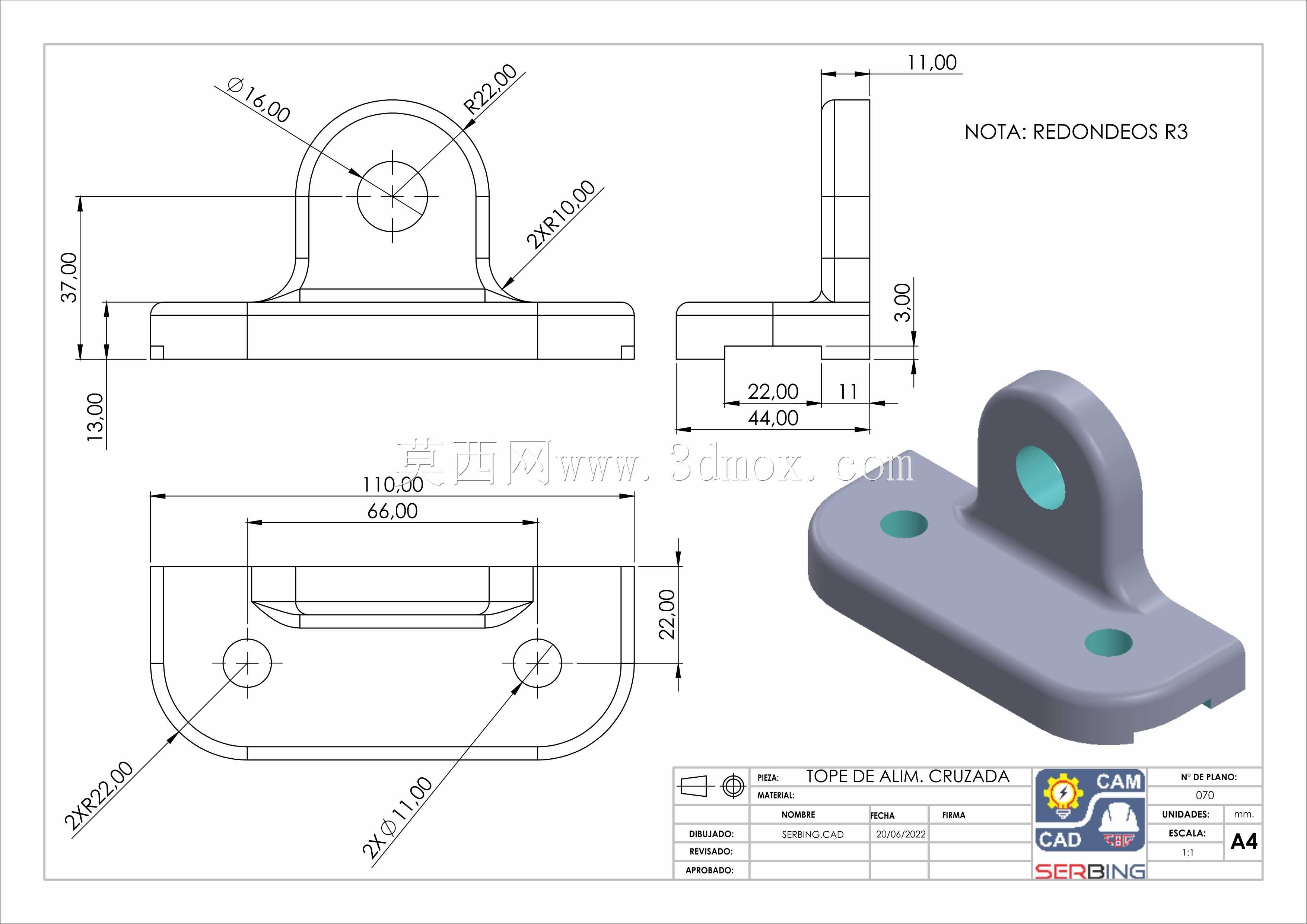

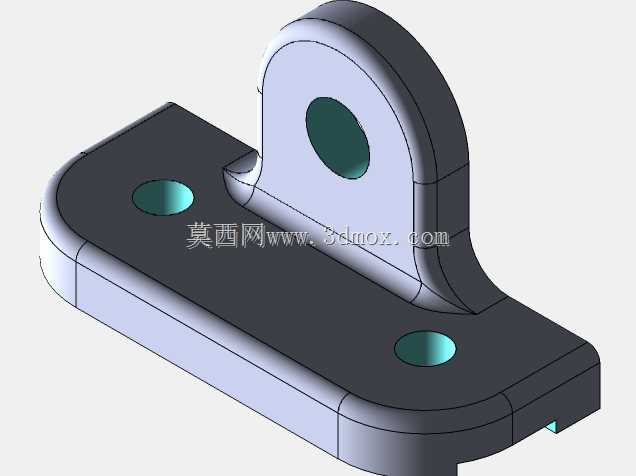

　　这类带单耳立板的安装支座，在轻载铰接传动、工装夹具定位、小型设备机架连接场景里应用十分普遍，日常做非标设备设计时经常会用到这类结构件，它的核心作用是作为两个相对运动部件之间的铰接承载基座，通过底板上的两个安装孔将整个支座固定在机架或者安装基准面上，立板上的铰接孔用来穿装销轴，和带叉耳的活动部件形成转动副，实现部件之间的定轴摆动功能。从结构设计逻辑来看，整个零件采用一体化铣削成型的结构思路，底板为带圆角过渡的矩形平板，两个安装沉孔对称分布在立板两侧，孔位间距的设计充分考虑了安装时的扳手操作空间，避免螺栓锁紧时和立板结构产生干涉，底板边缘做了等半径的圆角处理，既可以减少加工时的应力集中，也能避免安装过程中锐边划伤操作人员。

　　立板部分采用圆弧形顶部设计，铰接孔的中心高度经过受力校核，既保证销轴安装后有足够的受力力臂，也不会因为立板过高导致整体结构刚性不足，立板和底板的连接位置做了大半径的圆弧过渡，这个过渡区域是整个零件受力最集中的位置，加大圆角可以有效分散铰接载荷带来的应力集中，避免长期受交变载荷时出现根部断裂的问题。从安装边界来看，底板的厚度尺寸根据常见的轻载铰接场景做了匹配，两个安装孔的孔径适配常用的内六角圆柱头螺栓规格，安装时不需要额外加工沉孔之外的避让结构，只要在安装基准面上加工对应位置的螺纹孔就可以完成固定；立板上的铰接孔孔径和销轴采用间隙配合，孔的端面做了倒角处理，方便销轴装配时快速导入，也能去除孔口的加工毛刺。实际使用过程中，

　　这类支座通常承受径向的铰接载荷，不会承受过大的轴向力，所以立板的厚度设计在满足销轴剪切受力的前提下做了优化，不会造成材料的浪费，整体结构的重量控制在合理范围内，适合在空间紧凑的小型设备内部安装使用。设计这类零件的时候，通常会先确定铰接点的中心高度，再反向推导底板的尺寸和安装孔的位置，保证安装后铰接点的位置精度符合设备的运动轨迹要求，同时还要考虑加工工艺性，整个零件除了三个孔需要钻削或者镗削加工之外，其余外形都可以通过铣削一次装夹完成，减少二次装夹带来的形位公差，保证立板铰接孔的轴线和底板安装面的平行度，避免销轴安装后出现卡滞、转动不畅的问题。另外底板底面的平面度有明确的公差要求，安装后可以和基准面完全贴合，

　　不会出现局部悬空导致支座受力后变形的问题，立板的两个侧面和铰接孔的垂直度也需要控制在合理范围内，保证和配合的叉耳部件之间有均匀的装配间隙，不会出现运动过程中的偏磨情况。这类结构看似简单，但在实际设备运行中，过渡圆角的大小、孔位的位置度、安装面的平面度这些细节，都会直接影响整个铰接副的使用寿命，很多新手设计时容易忽略根部过渡圆角，导致零件在受冲击载荷时直接从根部断裂，或者安装孔间距设计不合理，导致螺栓无法正常锁紧，这些细节都是在长期的结构设计过程中需要反复打磨优化的点。
