双铰轴座式安装固定支撑构件

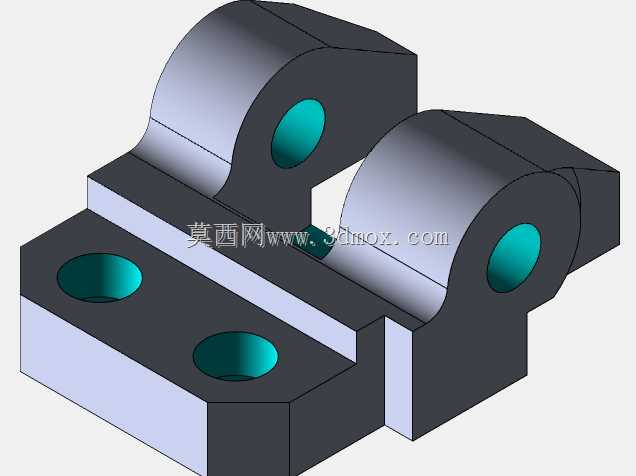

　　这类双铰轴支撑构件在工业设备的铰接传动场景中应用十分广泛，常见于输送线的张紧摆臂铰接位、工装夹具的翻转支撑点、小型工程机械的连杆连接端，核心作用是为转动副提供稳定的安装基准，同时通过底座的固定孔完成与设备机架的刚性连接，承受铰接部位传递的径向载荷与小幅轴向窜动力。从结构设计逻辑来看，构件采用分体式双轴座布局，两个同轴的铰轴孔分别独立设置在凸起的支撑凸台上，中间预留的避让空间可以容纳铰接摆臂的连接端，避免摆臂转动时与座体发生运动干涉，这种分体凸台设计相比整体式轴座，在保证同轴度精度的前提下，大幅减少了实体材料的用量，降低了构件整体重量，同时也给铰接部位的润滑、维护预留了操作空间。底座部分采用阶梯式矩形结构，下层为安装贴合面，

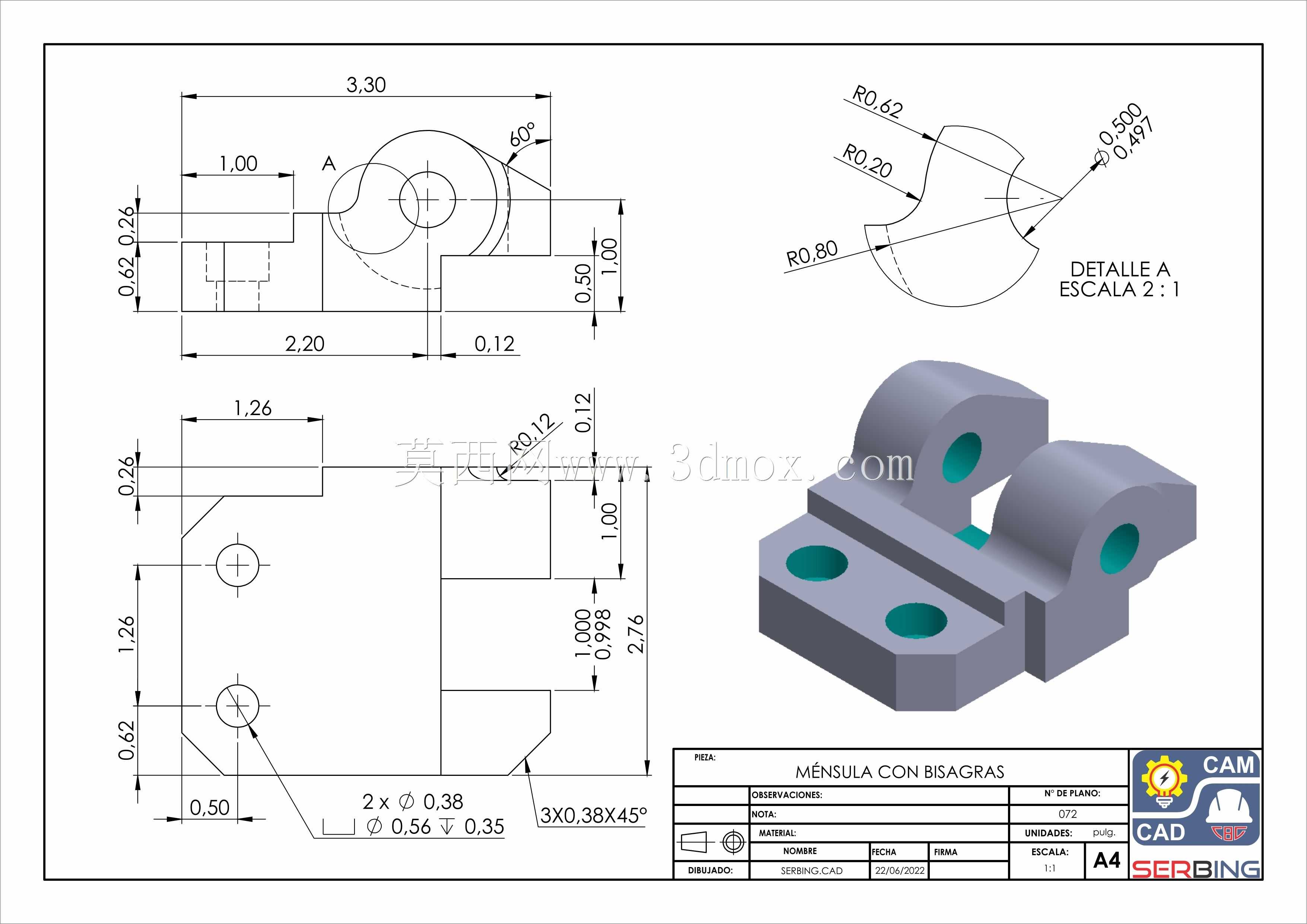

　　加工有两个贯通的沉头安装孔，安装时可以将内六角螺栓完全沉入孔内，保证底座与机架安装面完全贴合，不会出现螺栓头凸起导致的安装虚位问题，沉头孔的位置设置在底座两侧的受力中心线上，螺栓锁紧后可以让底座受力均匀，避免长期受载后出现底座翘曲变形。两个铰轴孔的内孔表面做了高光整度处理，孔口处做了微小的倒角引导，方便铰接销轴的装配导入，同时可以避免销轴装配时刮伤孔壁表面，破坏配合精度；轴孔的壁厚经过载荷校核，在常规10kN级径向载荷下不会出现塑性变形，能够满足多数中小型设备铰接部位的强度需求。在安装边界方面，构件的底座底面为全平面加工，安装时需要保证机架对应安装面的平面度公差不超过0.1mm，否则锁紧螺栓后会导致轴孔同轴度出现偏差，

　　加剧销轴与孔的磨损；两个安装孔的中心距为固定值，设计机架安装位时需要严格匹配孔位尺寸，避免出现强行装配产生的内应力。铰轴孔的中心高度经过精准计算，能够保证铰接后摆臂的转动中心与设计位置完全重合，不会出现运动轨迹偏移的问题；两个轴孔的同轴度公差控制在0.02mm以内，装配销轴后不会出现卡滞、转动不畅的问题。从实际使用场景来看，这类支撑座常搭配铜套或者滚针轴承使用，在有往复摆动的铰接部位，孔内加装自润滑铜套可以大幅提升构件的使用寿命，减少日常维护的频次；如果是转速稍高的转动场景，可以在轴孔内加装适配的滚动轴承，此时需要注意轴孔的加工公差要满足轴承外圈的过盈配合要求，避免轴承外圈出现跑圈的问题。构件的棱角位置都做了小尺寸的倒钝处理，

　　避免装配过程中尖锐边角划伤操作人员，同时也可以减少应力集中的问题，提升构件的抗疲劳性能。在设计建模过程中，这类构件需要重点关注两个轴孔的同轴度约束、安装孔的位置度约束，同时要预留足够的装配避让空间，尤其是中间的摆臂容纳槽，宽度尺寸要比适配的摆臂厚度大0.5-1mm，既避免间隙过大导致的晃动，也防止间隙过小出现装配干涉。底座的厚度设计需要结合实际承载需求调整，常规工况下底座厚度不低于轴孔直径的0.8倍，即可保证足够的支撑刚性，不会出现受力后底座变形的问题。
