异径法兰式管路对接连接接头结构

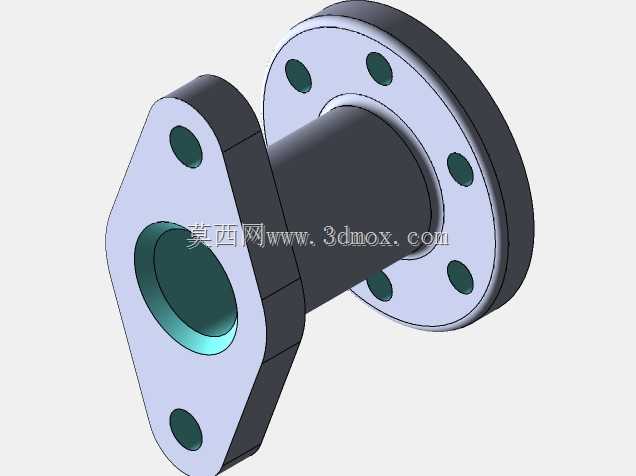

　　这类带异形安装边的法兰对接结构，在中小通径的流体管路布设场景里应用十分普遍，不管是车间压缩空气分支管路、低压液压回油通路，还是小型设备的冷却循环水接驳位置，都能见到这类结构的身影。和常规圆形法兰不同，这款接头一侧采用三角切边的安装法兰，另一侧是标准圆形法兰，中间通过等径直筒段连通两端的流道，核心作用是实现两种不同安装接口的管路或设备端口的刚性对接，同时保证对接位置的密封可靠性，避免输送介质出现渗漏。

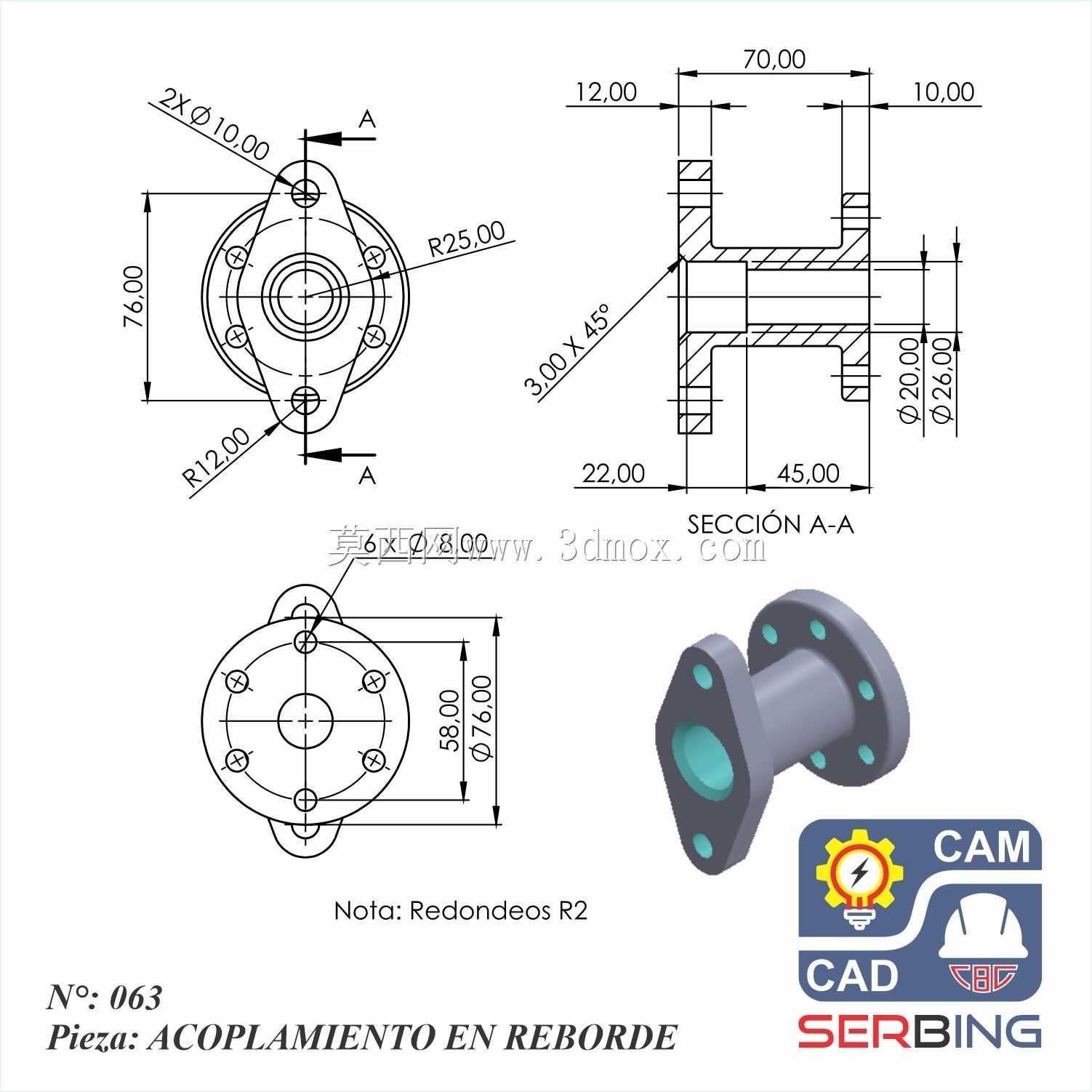

　　从实际使用的功能特性来看，接头两端的法兰面都加工有平整的密封贴合面，安装时只需在两个对接面之间加装对应规格的密封垫片，再通过法兰上的通孔穿入螺栓锁紧，就能让密封垫片产生均匀的压缩变形，填充贴合面之间的微观间隙，实现压力范围内的介质密封。两端法兰上的安装孔位置都做了同轴度公差约束，三角侧的三个安装孔呈120度均布，圆形侧的六个安装孔沿圆周方向等距排布，能适配不同孔位布局的对接端口，不需要额外加工转接板就能完成安装，能有效缩减管路布设的装配工序，降低现场安装的调整难度。

　　设计这类接头的时候，首先要明确两端对接端口的通径匹配关系，中间直筒段的内径要和两端流道保持一致，避免通径突变造成介质流动阻力增大，尤其是输送带有微小颗粒的流体时，通径台阶位置很容易出现介质滞留或者颗粒冲刷磨损的问题，因此直筒段和两端法兰的内孔衔接位置都做了微小的倒角过渡，减少流体的局部涡流损失。其次要考虑安装时的操作空间，三角切边的法兰结构相比整圆法兰，能在狭窄的安装位置减少占用空间，三个螺栓的锁紧操作不需要太大的扳手回转空间，很适合设备内部管路排布紧凑的场景。另外法兰的厚度设计要匹配对应压力等级的强度要求，螺栓锁紧时法兰面不能出现翘曲变形，否则会导致密封垫片压缩不均，出现局部渗漏的问题，因此在法兰和中间直筒段的衔接位置做了圆弧过渡结构，分散应力集中的同时提升整体结构刚性，避免管路受外力拉扯时衔接位置出现断裂。

　　从安装边界的尺寸约束来看，这类接头的安装预留空间需要覆盖两端法兰的最大外轮廓，三角法兰侧的外接圆直径小于另一侧圆形法兰的直径，布设管路时要提前预留出螺栓穿入和扳手操作的空间，圆形法兰侧的六个螺栓需要按对角顺序逐步锁紧，不能单次拧紧单个螺栓，防止法兰面偏斜导致密封失效。接头的轴向长度要根据管路对接的间隙做匹配，过长会导致管路出现额外的装配应力，过短则会造成密封垫片压缩量不足，因此建模时已经将两端密封面的轴向距离做了标准化的尺寸约束，能适配常规同压力等级的管路对接间隙。另外法兰上的安装孔直径比配套螺栓的公称直径大1到2毫米，能补偿安装时的微小孔位偏差，降低现场装配的对位难度，同时不会影响锁紧后的密封性能。

　　在实际工况里，这类接头还要承受管路内部的介质压力以及管路振动带来的交变载荷，因此整体结构的刚性设计要满足长期使用的要求，中间直筒段的壁厚经过核算，能承受对应压力等级下的环向拉应力，法兰和筒身的衔接圆角能避免振动工况下的疲劳开裂。和焊接式的管路接头相比，这种法兰式对接结构不需要现场焊接作业，拆装维护十分方便，后续管路需要改动或者更换密封件时，只需要拆下螺栓就能分离对接部位，不会破坏原有管路的结构，很适合需要定期维护拆解的流体管路系统。
