带安装法兰的嵌入式轴承支座结构

　　这类带安装法兰的嵌入式轴承支座，在轻工输送线、小型自动化工装、通讯设备架设辅助结构里十分常见，核心作用是为回转类轴件提供稳定的径向支撑，同时通过一体式的法兰安装面实现快速定位固定，省去了额外拼接支座的装配工序。从实际使用场景来看，这类支座常被用在低速轻载的铰接点位，比如小型翻盖机构的回转支撑、输送线末端的从动轮安装位、户外通讯天线的角度调节铰接点，工作时轴件穿入支座的内嵌轴承位，法兰面通过四个螺栓孔锁固在设备的安装基板上，能承受垂直于安装面的径向载荷，同时因为支座的轴承孔与法兰板为一体式结构，装配后的同轴度更容易保证，不会出现拼接式支座常见的错位偏磨问题。

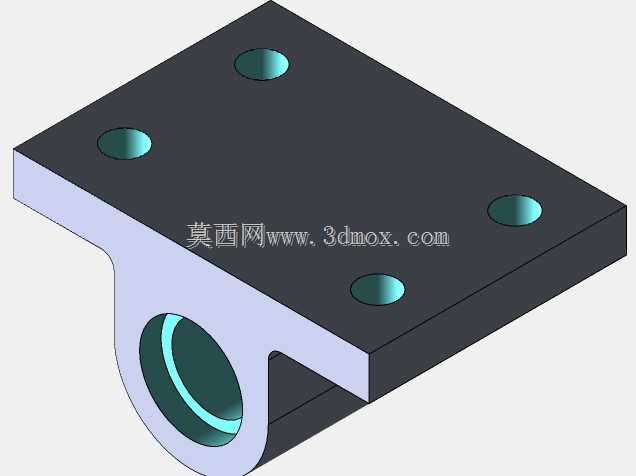

　　设计上采用了法兰板与轴承套筒一体化的铣削成型思路，法兰板为矩形结构，四个角位对称布置沉头安装孔，沉孔深度刚好覆盖常规内六角螺栓的头部高度，安装后螺栓头不会突出法兰表面，避免和周边运动构件发生刮碰。轴承套筒从法兰板下侧垂直延伸，套筒与法兰板的衔接位置做了圆弧过渡处理，能有效降低应力集中，在承受交变载荷时不会在衔接位置出现开裂问题。套筒的内孔为轴承安装位，孔壁加工有轴承定位台阶，装配时轴承从套筒下端推入，抵到台阶面即可完成轴向定位，不需要额外加装轴承端盖就能限制轴承的轴向窜动，简化了装配步骤。

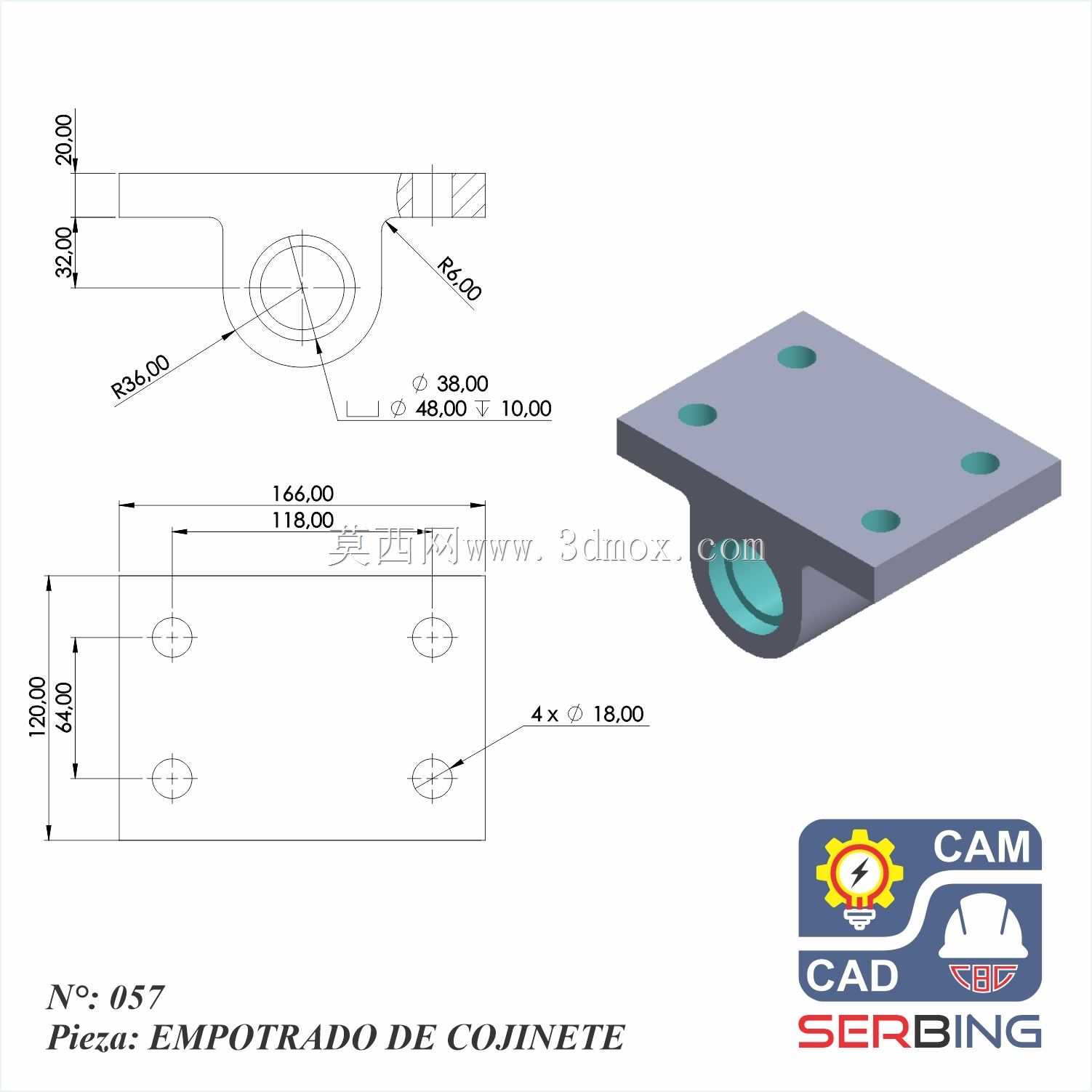

　　从安装边界来看，法兰板的四个安装孔采用对称等距布置，孔位的中心距公差控制在±0.1mm范围内，安装时只要在基板上按照对应孔位打四个螺纹孔，就能直接对位安装，不需要额外做位置调整。法兰板的厚度根据承载需求做了匹配设计，在四个螺栓锁紧后不会出现板面翘曲，保证轴承孔的轴线始终与安装面保持垂直，避免轴件运转时出现别劲的问题。套筒的伸出长度根据配套轴承的宽度设计，刚好能完整容纳标准型号的深沟球轴承或者滑动轴套，套筒下端的开口做了倒角处理，方便装配时轴承顺利导入，不会刮伤轴承外圈。

　　实际选型使用时，需要注意这类支座的承载能力匹配，因为是一体式铣削结构，相比焊接拼接的支座刚性更好，但因为整体尺寸偏紧凑，更适合轻载低速的回转点位，不适合重载冲击的工况。安装时要保证安装基板的平面度，若基板表面存在凸起或者凹陷，锁紧螺栓后会导致法兰板变形，进而影响轴承孔的圆度，造成轴件转动卡滞。另外，轴承孔的内壁粗糙度要满足轴承安装要求，装配前需要清理孔内的加工毛刺，避免压入轴承时造成轴承外圈划伤，影响轴承的使用寿命。在通讯设备的户外架设场景中，这类支座还可以做表面氧化或者喷塑处理，提升防锈能力，适应户外的潮湿、多尘环境，保证铰接位置长期转动顺畅，不会因为锈蚀出现卡滞，影响设备的角度调节功能。
