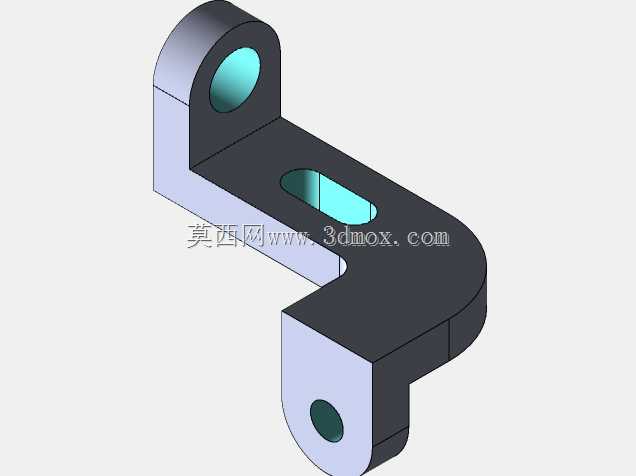

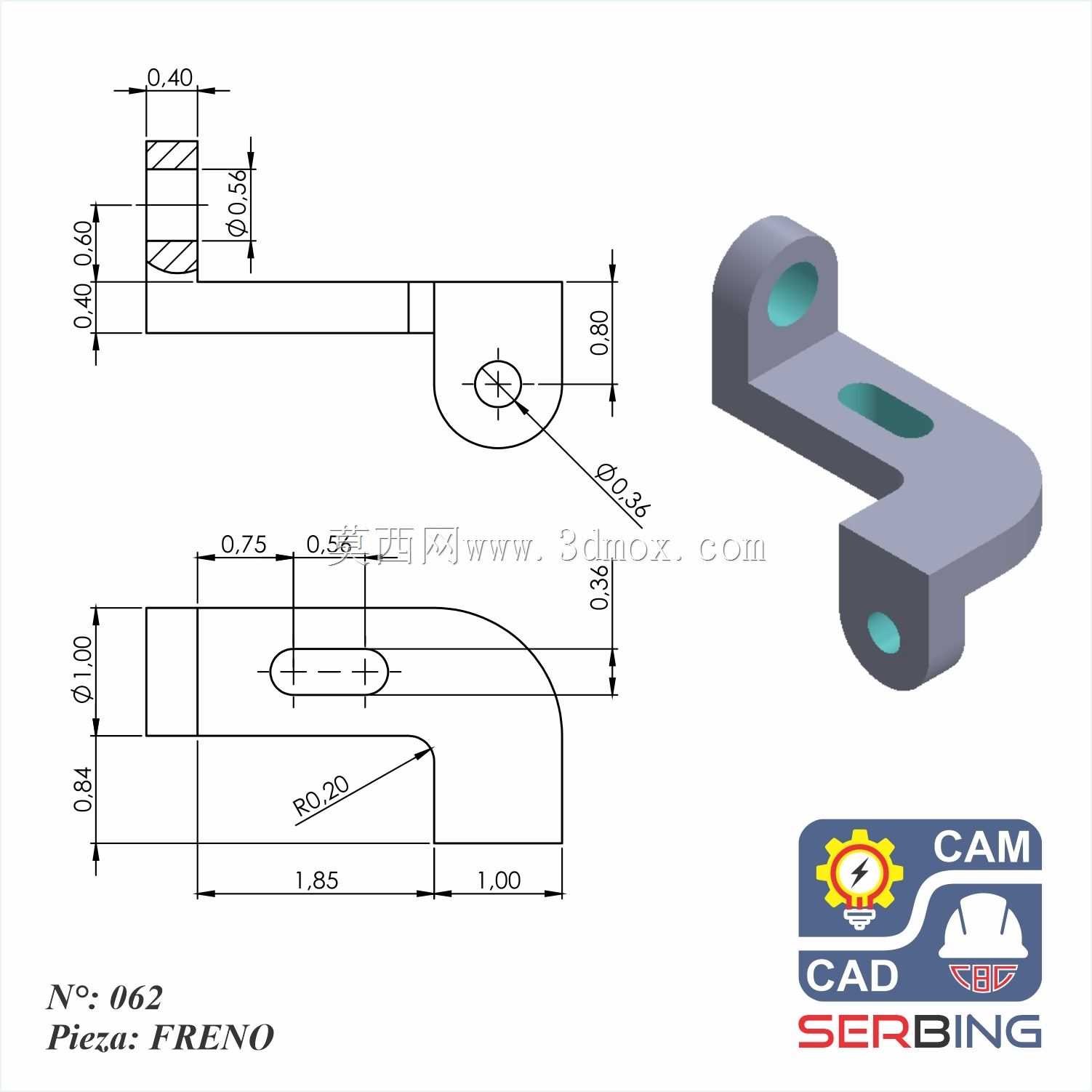

L型带孔腰槽铰接安装固定支架结构

　　这类L型折弯结构的铰接固定支架，在轻载传动、工位定位、连杆联动机构里的应用占比不低，很多需要小范围角度调整、位置补偿的装配点位，都会优先选用这类带腰型调节槽的支架结构，相比整块式的固定座，它的装配容错率更高，也能抵消一部分加工累积误差带来的装配干涉问题。从结构本身来看，支架整体采用90度折弯布局，两个垂直的安装臂分别承担不同的连接功能：上端的带孔耳位是铰接点位，孔位做了通腔设计，适配标准圆柱销、铰接螺栓的穿装，耳位外侧做了圆弧过渡，既避免了直角棱边的应力集中，也能在铰接转动时和配套的连杆件不发生剐蹭，这个耳位的厚度是经过载荷校核的，按照常规Q235材质的许用应力计算，这个厚度可以承受单点位1200N以内的径向载荷，

　　满足大部分轻载联动机构的受力需求。下端的安装臂上开了长圆形腰槽，这个腰槽的作用是给安装位置提供线性调节余量，在实际装配的时候，不需要把安装孔位的加工精度控制到丝级，只要把紧固件穿入腰槽后，调整支架到合适的工作位置再锁紧即可，对于现场调试、后期维护更换来说，这个结构能省下不少配打孔位的时间。腰槽的两端做了半圆过渡，避免槽口直角处产生应力裂纹，槽的宽度和常用的M6、M8安装螺栓尺寸适配，不需要额外加工衬套就能直接装配。支架的下端臂末端同样做了圆弧收边，和上端耳位的圆弧造型呼应，同时也减少了支架整体的重量，在满足结构强度的前提下尽可能降低材料用量，对于批量加工来说能有效控制单件成本。两个垂直臂的折弯处做了内R角过渡，

　　这个R角的尺寸是根据板材厚度设定的，避免折弯时出现外侧拉裂、内侧起皱的加工缺陷，同时折弯处的强度也比直角折弯更高，承受垂直于安装面的冲击载荷时，折弯位置不容易出现开裂变形。从安装边界来看，上端铰接孔的中心到折弯内角的距离，是根据配套铰接件的转动半径设定的，保证铰接件在±30度的摆动范围内，不会和支架的水平臂发生碰撞；下端腰槽的长度方向沿着支架水平臂的轴向布置，调节行程大概是孔位直径的1.8倍，足够覆盖大部分装配误差的补偿需求。支架的两个安装端面都做了平面度处理，装配时和安装基面的贴合面间隙可以控制在0.1mm以内，避免锁紧后支架出现倾斜，导致铰接点位的同轴度超差，加快铰接销的磨损。在实际使用场景里，

　　这类支架常被用在自动化生产线的挡料机构、小型设备的门体铰接、检测工位的传感器安装调节架、连杆传动的中间支撑点位上，相比定制的异形支架，这种结构的加工工艺更简单，采用板材激光切割后折弯成型即可，不需要复杂的铣削加工，加工周期短，成本也更低，而且结构的可靠性经过了大量实际场景的验证，只要载荷在设计范围内，基本不会出现结构失效的问题。设计这类支架的时候，首先要确认的是上端铰接孔的载荷方向，如果是主要承受径向载荷，耳位的厚度可以按照剪切强度计算，如果存在轴向载荷，就需要在耳位侧面增加加强筋，不过从这个结构的尺寸比例来看，它的设计场景是纯径向受力的轻载工况，不需要额外加加强筋。腰槽的位置设计也有讲究，不能太靠近折弯位置，否则锁紧螺栓的时候，折弯处的应力会叠加到槽口位置，容易导致支架变形，这个结构里腰槽的中心到折弯线的距离留了足够的安全余量，就算把螺栓锁到额定扭矩，槽口位置也不会出现变形。另外支架的所有外露棱边都做了倒角处理，没有锋利的飞边，装配的时候不会划伤操作人员，也不会刮破配套的线缆或者其他零部件。
